申请日2018.04.24
公开(公告)日2018.12.04
IPC分类号G01N1/14
摘要
本实用新型公开了一种环境工程用污水检测取样装置，包括第一取样装置，所述第一取样装置左端安装有第二取样装置，所述第一取样装置包括第一取样管，第一取样管内安装有第一活塞，所述第一活塞外套接有第一密封套，所述第一活塞右端安装有第一活塞杆，所述第一活塞杆通过第一通孔穿出第一取样管，与现有技术相比，本实用新型的有益效果是：通过第一取样管左端侧面开有第一进水口，第一取样管内安装有第一活塞，第一活塞外套接有第一密封套，第一活塞右端安装有第一活塞杆，第一活塞杆通过第一通孔穿出第一取样管，使拉动第一活塞杆，第一活塞杆能够带动第一活塞移动，从而使第一取样管通过第一进水口将污水吸入。
权利要求书

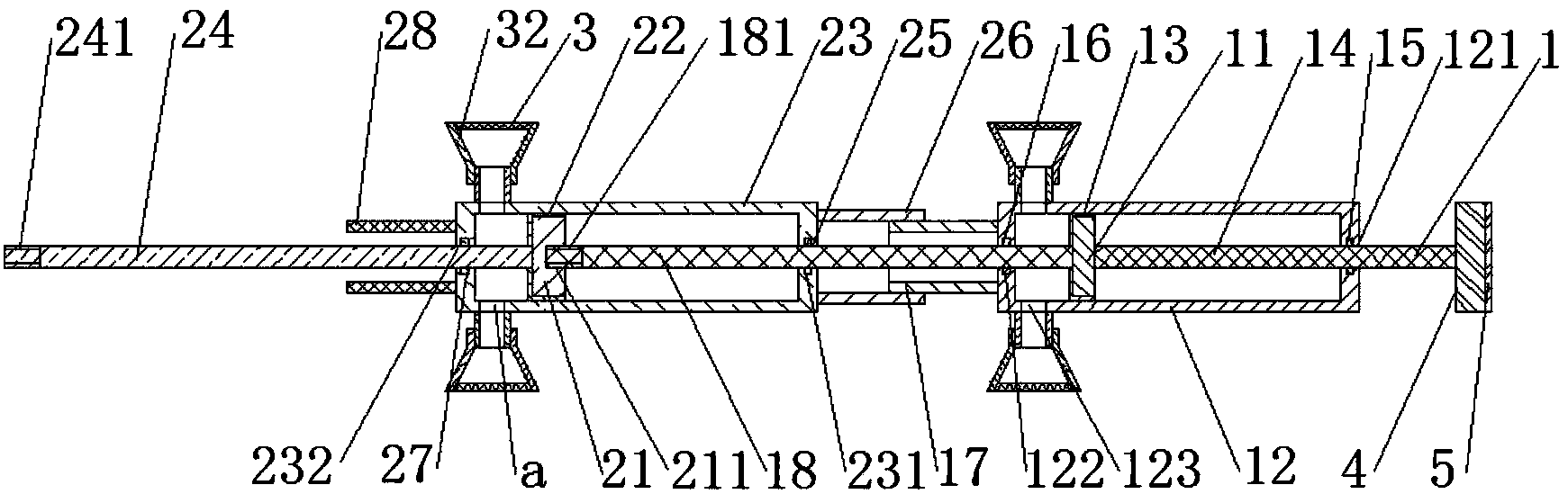

1.一种环境工程用污水检测取样装置，包括第一取样装置(1)，其特征在于：所述第一取样装置(1)左端安装有第二取样装置(2)，所述第一取样装置(1)包括第一取样管(12)，所述第一取样管(12)右端开有第一通孔(121)，所述第一取样管(12)左端开有第二通孔(122)，所述第一取样管(12)左端侧面开有第一进水口(123)，所述第一取样管(12)内安装有第一活塞(11)，所述第一活塞(11)外套接有第一密封套(13)，所述第一活塞(11)右端安装有第一活塞杆(14)，所述第一活塞杆(14)通过第一通孔(121)穿出第一取样管(12)，所述第一活塞(11)左端安装有第二活塞杆(18)，所述第二活塞杆(18)通过第二通孔(122)穿出第一取样管(12)，所述第二活塞杆(18)左端开有第一外螺纹(181);
所述第二取样装置(2)包括第二取样管(23)，所述第二取样管(23)右端开有第三通孔(231)，所述第二取样管(23)左端开有第四通孔(232)，所述第二取样管(23)左端侧面开有第二进水口(233)，所述第二取样管(23)内安装有第二活塞(21)，所述第二活塞(21)右端开有第一螺纹盲孔(211)，所述第一螺纹盲孔(211)与第二活塞杆(18)左端的第一外螺纹(181)螺接，所述第二活塞杆(18)通过第三通孔(231)穿入第二取样管(23)内，所述第二活塞(21)左端安装有第三活塞杆(24)，所述第三活塞杆(24)通过第四通孔(232)穿出第二取样管(23)，所述第三活塞杆(24)左端开有第二外螺纹(241)，所述第二外螺纹(241)与第一外螺纹(181)相同。
2.根据权利要求1所述的一种环境工程用污水检测取样装置，其特征在于：所述第一进水口(123)与第二进水口(233)数量均为两个。
3.根据权利要求1或2所述的一种环境工程用污水检测取样装置，其特征在于：所述第一进水口(123)与第二进水口(233)外均安装有过滤装置(3)，所述过滤装置(3)包括第一连接管(31)，所述第一连接管(31)一端安装于第一进水口(123)与第二进水口(233)外，所述第一连接管(31)另一端安装有第二连接管(32)，所述第二连接管(32)内安装有过滤网(33)，所述第二连接管(32)为喇叭状。
4.根据权利要求1所述的一种环境工程用污水检测取样装置，其特征在于：所述第一通孔(121)内安装有第一密封圈(15)，所述第二通孔(122)内安装有第二密封圈(16)，所述第三通孔(231)内安装有第三密封圈(25)，所述第四通孔(232)内安装有第四密封圈(27)。
5.根据权利要求1所述的一种环境工程用污水检测取样装置，其特征在于：所述第一活塞杆(14)右端安装有手柄(4)，所述手柄(4)上安装有防滑套(5)。
6.根据权利要求1所述的一种环境工程用污水检测取样装置，其特征在于：所述第一取样管(12)左端安装有第一外螺纹连接套(17)，所述第一外螺纹连接套(17)左端螺接有内螺纹连接套(26)右端，所述内螺纹连接套(26)左端安装于第二取样管(23)右端，所述第二取样管(23)左端安装有第二外螺纹连接套(28)，所述第一外螺纹连接套(17)与第二外螺纹连接套(28)相同。
说明书
一种环境工程用污水检测取样装置
技术领域
本实用新型涉及环境工程技术领域，具体为一种环境工程用污水检测取样装置。
背景技术
目前随着经济的发展，人们的生活水平日益得到提高，人们的生活污水排放量也照比过去有了大幅度的提高，因此，为了人们的生活健康着想，需要定期对污水进行取样检测，在对污水进行取样检测时，需要使用到污水取样装置进行取样，但由于污水内含杂质较多，因此污水内会产生分层现象，而目前的取样装置只能对污水层的某一层进行取样检测，这样会导致取样结果不准确，为此，我们提出一种环境工程用污水检测取样装置。
实用新型内容
本实用新型的目的在于提供一种环境工程用污水检测取样装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环境工程用污水检测取样装置，包括第一取样装置，所述第一取样装置左端安装有第二取样装置，所述第一取样装置包括第一取样管，所述第一取样管右端开有第一通孔，所述第一取样管左端开有第二通孔，所述第一取样管左端侧面开有第一进水口，所述第一取样管内安装有第一活塞，所述第一活塞外套接有第一密封套，所述第一活塞右端安装有第一活塞杆，所述第一活塞杆通过第一通孔穿出第一取样管，所述第一活塞左端安装有第二活塞杆，所述第二活塞杆通过第二通孔穿出第一取样管，所述第二活塞杆左端开有第一外螺纹;
所述第二取样装置包括第二取样管，所述第二取样管右端开有第三通孔，所述第二取样管左端开有第四通孔，所述第二取样管左端侧面开有第二进水口，所述第二取样管内安装有第二活塞，所述第二活塞右端开有第一螺纹盲孔，所述第一螺纹盲孔内螺接有第二活塞杆左端的第一外螺纹，所述第二活塞杆通过第三通孔穿入第二取样管内，所述第二活塞左端安装有第三活塞杆，所述第三活塞杆通过第四通孔穿出第二取样管，所述第三活塞杆左端开有第二外螺纹，所述第二外螺纹与第一外螺纹相同。
优选的，所述第一进水口与第二进水口数量均为两个。
优选的，所述第一进水口与第二进水口外均安装有过滤装置，所述过滤装置包括第一连接管，所述第一连接管一端安装于第一进水口与第二进水口外，所述第一连接管另一端安装有第二连接管，所述第二连接管内安装有过滤网，所述第二连接管为喇叭状。
优选的，所述第一通孔内安装有第一密封圈，所述第二通孔内安装有第二密封圈，所述第三通孔内安装有第三密封圈，所述第四通孔内安装有第四密封圈。
优选的，所述第一活塞杆右端安装有手柄，所述手柄上安装有防滑套。
优选的，所述第一取样管左端安装有第一外螺纹连接套，所述第一外螺纹连接套左端螺接有内螺纹连接套右端，所述内螺纹连接套左端安装于第二取样管右端，所述第二取样管左端安装有第二外螺纹连接套，所述第一外螺纹连接套与第二外螺纹连接套相同。
与现有技术相比，本实用新型的有益效果是：通过第一取样管左端侧面开有第一进水口，第一取样管内安装有第一活塞，第一活塞外套接有第一密封套，第一活塞右端安装有第一活塞杆，第一活塞杆通过第一通孔穿出第一取样管，使拉动第一活塞杆，第一活塞杆能够带动第一活塞移动，从而使第一取样管通过第一进水口将污水吸入，通过第二取样管左端侧面开有第二进水口，第二取样管内安装有第二活塞，第二活塞右端开有第一螺纹盲孔，第一螺纹盲孔内螺接有第二活塞杆左端的第一外螺纹，第二活塞杆通过第三通孔穿入第二取样管内，使第二取样装置通过第二活塞杆与第一取样装置连接，当第一活塞移动时能够带动第二活塞杆移动，从而使第二活塞在第二取样管内移动，使污水通过第二进水口被吸入第二取样管内，通过第二活塞左端安装有第三活塞杆，第三活塞杆通过第四通孔穿出第二取样管，第三活塞杆左端开有第二外螺纹，第二外螺纹与第一外螺纹相同，使多个第二取样装置可以通过第三活塞杆左端的第二外螺纹螺接在第一螺纹盲孔内实现连接，使使用者可以根据污水的深度连接多个第二取样装置，从而使污水内的各个分层区能够被同时取样。
