申请日2018.04.24
公开(公告)日2018.12.04
IPC分类号E03F3/04; E03F9/00
摘要
本实用新型公开了一种环境工程用便于清淤的污水排水管，包括排水管，所述排水管内上端为平面，且排水管截面上端厚度大于其他部分，所述排水管上端内开有第一通孔，所述排水管中间侧面开有环形卡槽，所述排水管内上端开有第一凹槽，所述第一凹槽内安装有清淤装置，所述清淤装置包括第一连接管，所述第一连接管通过第一连接孔与第一通孔连通，与现有技术相比，本实用新型的有益效果是：通过排水管上端内开有第一通孔，排水管内上端开有第一凹槽，第一凹槽内安装有清淤装置，使清淤装置在第一凹槽内能够避免被流动的污水直接冲击，保护清淤装置。
权利要求书

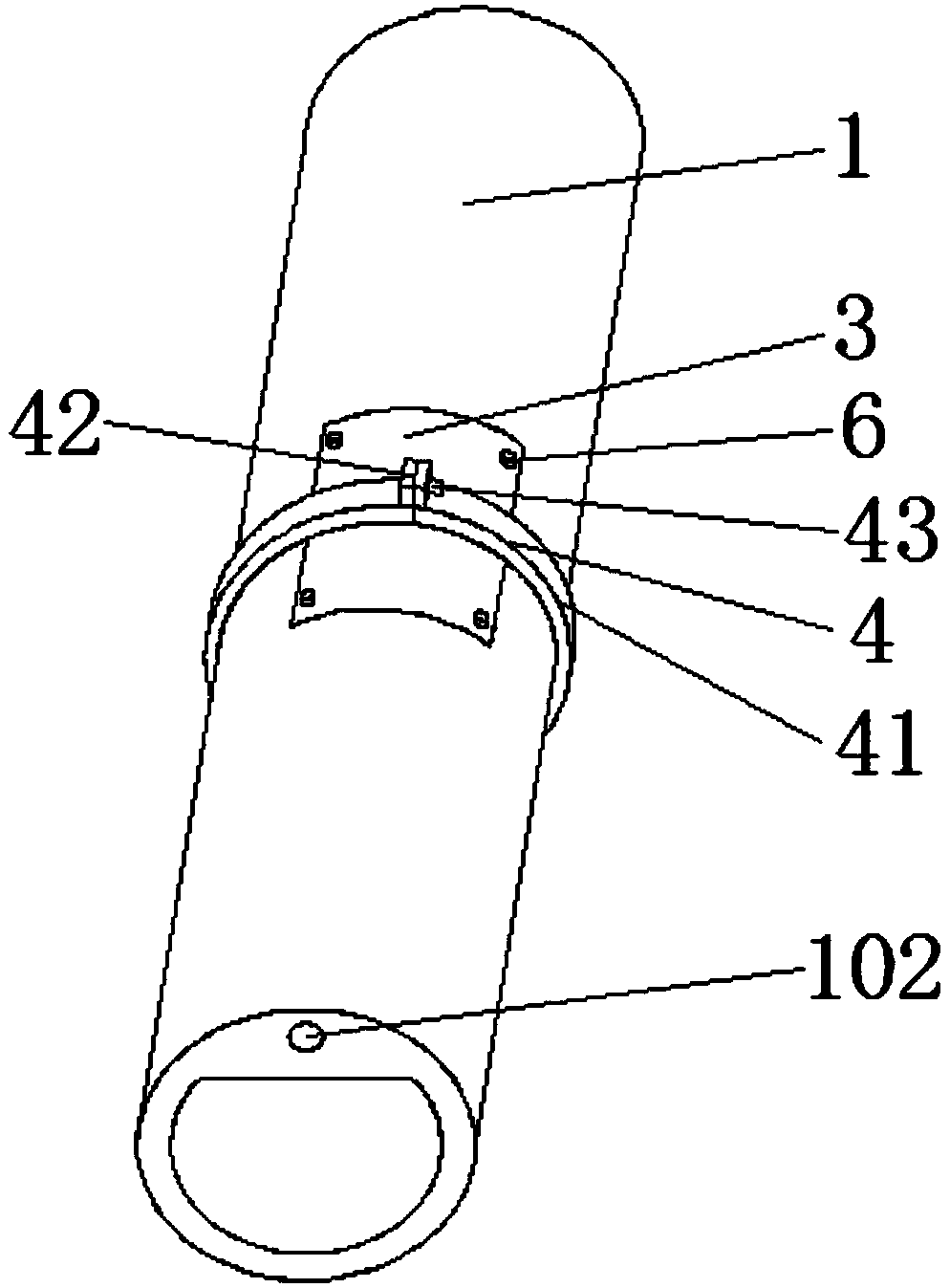

1.一种环境工程用便于清淤的污水排水管，包括排水管(1)，其特征在于：所述排水管(1)内上端为平面，且排水管(1)截面上端厚度大于其他部分，所述排水管(1)上端内开有第一通孔(102)，所述排水管(1)中间侧面开有环形卡槽(106)，所述排水管(1)内上端开有第一凹槽(103)，所述第一凹槽(103)内安装有清淤装置(2)，所述清淤装置(2)包括第一连接管(21)，所述第一连接管(21)通过第一连接孔(104)与第一通孔(102)连通，所述第一连接孔(104)开设于第一凹槽(103)内上端，所述第一连接管(21)下端安装有加压口(22)，所述加压口(22)为锥形口;
所述排水管(1)中间上端开有通槽(101)，所述通槽(101)内安装有堵盖(3)，所述堵盖(3)内开有第二通孔(302)，所述第二通孔(302)与第一通孔(102)连通，所述堵盖(3)上端开有卡槽(301)，所述卡槽(301)与环形卡槽(106)连通，所述卡槽(301)与环形卡槽(106)内安装有固定装置(4)，所述堵盖(3)上端四角处安装有固定螺钉(6)，所述固定螺钉(6)穿过堵盖(3)螺接于排水管(1)上端内。
2.根据权利要求1所述的一种环境工程用便于清淤的污水排水管，其特征在于：所述清淤装置(2)数量为三个，所述中间的清淤装置(2)垂直安装，所述两端的清淤装置(2)分别与中间的清淤装置(2)呈正负三十度安装。
3.根据权利要求1所述的一种环境工程用便于清淤的污水排水管，其特征在于：所述第一连接管(21)内安装有过滤网(23)。
4.根据权利要求1所述的一种环境工程用便于清淤的污水排水管，其特征在于：所述堵盖(3)两侧与通槽(101)之间安装有第一密封圈(31)，所述堵盖(3)下端与通槽(101)之间安装有第二密封圈(32)。
5.根据权利要求1所述的一种环境工程用便于清淤的污水排水管，其特征在于：所述固定装置(4)包括固定套环(41)，所述固定套环(41)套接于卡槽(301)与环形卡槽(106)内，所述固定套环(41)上端开口两侧安装有连接板(42)，所述连接板(42)侧面安装有固定螺栓(43)，所述固定螺栓(43)穿过两个连接板(42)与固定螺母(44)螺接。
6.根据权利要求1所述的一种环境工程用便于清淤的污水排水管，其特征在于：所述排水管(1)上端安装有进水管(5)，所述进水管(5)通过第二连接孔(105)与第一通孔(102)连通，所述第二连接孔(105)开设于排水管(1)上端，所述进水管(5)上端安装有堵盖(55)。
说明书
一种环境工程用便于清淤的污水排水管
技术领域
本实用新型涉及种环境工程技术领域，具体为一种环境工程用便于清淤的污水排水管。
背景技术
污水排水管在城市生活中十分常见，主要用于将城市生活产生的污水排出，净化城市生活卫生环境，目前的污水排水管大多为简单的一根管路，由于污水中含有大量泥沙，而泥沙在经过排污管内时沉淀形成淤泥，如果长时间不清理很容易造成排污管堵塞，影响污水排出，因此在日常生活中需要经常对排污管进行淤泥清楚，但由于淤泥在排污管内粘接牢固，不容易清楚，因此依靠现有设备每次淤泥清理的时间较长，消耗资金较大，因此需要相隔较长时间才能进行一次清污工作，增大了污水管堵塞的风险，为此，我们提出一种环境工程用便于清淤的污水排水管。
实用新型内容
本实用新型的目的在于提供一种环境工程用便于清淤的污水排水管，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种环境工程用便于清淤的污水排水管，包括排水管，所述排水管内上端为平面，且排水管截面上端厚度大于其他部分，所述排水管上端内开有第一通孔，所述排水管中间侧面开有环形卡槽，所述排水管内上端开有第一凹槽，所述第一凹槽内安装有清淤装置，所述清淤装置包括第一连接管，所述第一连接管通过第一连接孔与第一通孔连通，所述第一连接孔开设于第一凹槽内上端，所述第一连接管下端安装有加压口，所述加压口为锥形口;
所述排水管中间上端开有通槽，所述通槽内安装有堵盖，所述堵盖内开有第二通孔，所述第二通孔与第一通孔连通，所述堵盖上端开有卡槽，所述卡槽与环形卡槽连通，所述卡槽与环形卡槽内安装有固定装置，所述堵盖上端四角处安装有固定螺钉，所述固定螺钉穿过堵盖螺接于排水管上端内。
优选的，所述清淤装置数量为三个，所述中间的清淤装置垂直安装，所述两端的清淤装置分别与中间的清淤装置呈正负三十度安装。
优选的，所述第一连接管内安装有过滤网。
优选的，所述堵盖两侧与通槽之间安装有第一密封圈，所述堵盖下端与通槽之间安装有第二密封圈。
优选的，所述固定装置包括固定套环，所述固定套环套接于卡槽与环形卡槽内，所述固定套环上端开口两侧安装有连接板，所述连接板侧面安装有固定螺栓，所述固定螺栓穿过两个连接板与固定螺母螺接。
优选的，所述排水管上端安装有进水管，所述进水管通过第二连接孔与第一通孔连通，所述第二连接孔开设于排水管上端，所述进水管上端安装有堵盖。
与现有技术相比，本实用新型的有益效果是：通过排水管上端内开有第一通孔，排水管内上端开有第一凹槽，第一凹槽内安装有清淤装置，使清淤装置在第一凹槽内能够避免被流动的污水直接冲击，保护清淤装置，通过清淤装置包括第一连接管，第一连接管通过第一连接孔与第一通孔连通，第一连接孔开设于第一凹槽内上端，第一连接管下端安装有加压口，使使用者可以向第一通孔内加压供水，第一通孔内的水流通过第一连接孔进入第一连接管内，最后水流直接垂直冲在排水管内底部的淤泥上，使较厚的淤泥层松动，便于清除，较薄的淤泥层能够直接被冲洗掉，通过加压口为锥形口，使水流经过加压口时被再次加压，通过排水管中间上端开有通槽，通槽内安装有堵盖，使用者在遇到较难清理的淤泥层时可以打开堵盖直接对排水管内的淤泥进行清理，通过堵盖上端开有卡槽，卡槽与环形卡槽连通，卡槽与环形卡槽内安装有固定装置，堵盖上端四角处安装有固定螺钉，固定螺钉穿过堵盖螺接于排水管上端内，使堵盖能够在通槽内牢固固定。
