申请日2018.04.24
公开(公告)日2018.12.11
IPC分类号G01N31/16; G01N1/14; G01N1/34; C02F1/04
摘要
本实用新型公开了一种高效节能环保的污水排放检测装置，底板上方焊接有支架，支架上方固定有工作箱，工作箱前设置有转轴，转轴与检测转盘转动连接，检测转盘上放置有测量烧杯，工作箱上方分别固定有左试剂瓶和右试剂瓶，底板一侧焊接有传送带支架，传送带支架上方设置有传送带，传送带上方放置有移动烧杯，污水容器通过污水管与抽水吸管连接，本实用新型检测效率高、使用方便，抽水吸管可以将污水吸入到污水容器内，然后滴入到移动烧杯中，传送带将移动烧杯移动到检测转盘位置处，从而实现了自动取样的目的，具有实时检测的功能，将化学试剂放入到左试剂瓶和右试剂瓶中，通过不同的试剂分析出污水中含有的物质，提高了检测效果。
权利要求书

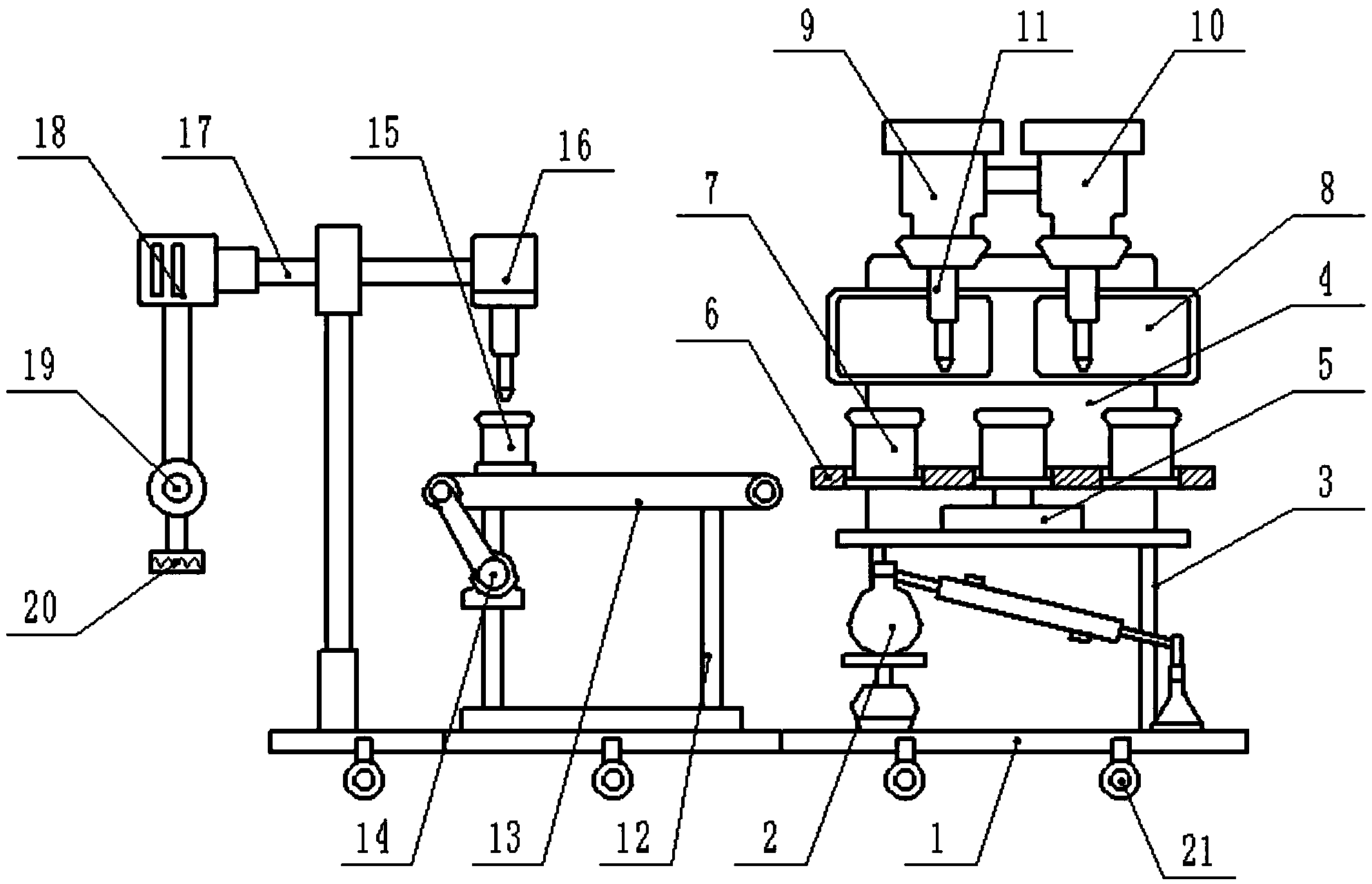

1.一种高效节能环保的污水排放检测装置，包括底板(1)、测量烧杯(7)、污水检测仪(8)、左试剂瓶(9)、右试剂瓶(10)、传送带(13)和移动烧杯(15)，其特征在于：所述底板(1)上方焊接有支架(3)，所述支架(3)上方固定有工作箱(4)，所述工作箱(4)前设置有转轴(5)，所述转轴(5)与检测转盘(6)转动连接，所述检测转盘(6)上放置有测量烧杯(7)，所述工作箱(4)内部安装有污水检测仪(8)，所述工作箱(4)上方分别固定有左试剂瓶(9)和右试剂瓶(10)，所述左试剂瓶(9)和右试剂瓶(10)下方均安装有滴定管(11)，所述底板(1)一侧焊接有传送带支架(12)，所述传送带支架(12)上方设置有传送带(13)，所述传送带(13)一侧连接有驱动电机(14)，所述传送带(13)上方放置有移动烧杯(15)，所述移动烧杯(15)上方设置有污水容器(16)，所述污水容器(16)通过污水管(17)与抽水吸管(19)连接。
2.根据权利要求1所述的一种高效节能环保的污水排放检测装置，其特征在于：所述底板(1)上方安装有蒸馏设备(2)。
3.根据权利要求1所述的一种高效节能环保的污水排放检测装置，其特征在于：所述滴定管(11)下方对准测量烧杯(7)。
4.根据权利要求1所述的一种高效节能环保的污水排放检测装置，其特征在于：所述污水管(17)上安装有水泵(18)。
5.根据权利要求1所述的一种高效节能环保的污水排放检测装置，其特征在于：所述底板(1)和传送带支架(12)下方均固定有移动轮(21)。
6.根据权利要求1所述的一种高效节能环保的污水排放检测装置，其特征在于：所述抽水吸管(19)吸水口处安装有不锈钢网罩(20)。
说明书
一种高效节能环保的污水排放检测装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种高效节能环保的污水排放检测装置。
背景技术
工业以及生活中产生的废水通常不能直接排放，需要对污水进行处理后，达到排放标准才能允许排放，在进行污水处理之前，应该了解污水的性质、属于什么类型的污水，方便工作人员获取更多的信息，有利于污水处理工作，因此污水检测是尤为重要的，但是目前普通的检测装置存在体积较大、检测功能不足和使用不方便的问题，而且达不到现场实时监测的目的，通常需要将污水携带到特定的检测位置，检测周期长，降低了工作效率，为此提出一种高效节能环保的污水排放检测装置。
实用新型内容
为了解决上述存在的问题，本实用新型提供一种高效节能环保的污水排放检测装置，可以解决背景技术中提到的问题。
本实用新型是通过以下技术方案实现：
一种高效节能环保的污水排放检测装置，包括底板、测量烧杯、污水检测仪、左试剂瓶、右试剂瓶、传送带和移动烧杯，所述底板上方焊接有支架，所述支架上方固定有工作箱，所述工作箱前设置有转轴，所述转轴与检测转盘转动连接，所述检测转盘上放置有测量烧杯，所述工作箱内部安装有污水检测仪，所述工作箱上方分别固定有左试剂瓶和右试剂瓶，所述左试剂瓶和右试剂瓶下方均安装有滴定管，所述底板一侧焊接有传送带支架，所述传送带支架上方设置有传送带，所述传送带一侧连接有驱动电机，所述传送带上方放置有移动烧杯，所述移动烧杯上方设置有污水容器，所述污水容器通过污水管与抽水吸管连接。
进一步的，所述底板上方安装有蒸馏设备。
进一步的，所述滴定管下方对准测量烧杯。
进一步的，所述污水管上安装有水泵。
进一步的，所述底板和传送带支架下方均固定有移动轮。
进一步的，所述抽水吸管吸水口处安装有不锈钢网罩。
与现有的技术相比，本实用新型的有益效果是：本实用新型检测效率高、使用方便，将抽水吸管放在污水排放管处，在水泵的作用下可以将污水吸入到污水容器内，然后滴入到移动烧杯中，传送带将移动烧杯移动到检测转盘位置处，从而实现了自动抽取污水的目的，无需人工操作，具有实时检测的功能，提高了工作效率，蒸馏设备可以对污水进行蒸馏操作，利用蒸馏的方式分离出污水中的物质，方便工作人员分析，将化学试剂放入到左试剂瓶和右试剂瓶中，通过滴定管可以将试剂滴入测量烧杯中，通过不同的试剂分析出污水中含有的物质，提高了检测效果，检测转盘上放置有多个测量烧杯，而且可以自由转动，方便工作人员使用。
