申请日2018.03.27
公开(公告)日2018.12.07
IPC分类号C02F9/06
摘要
本实用新型公开了一种分散型污水处理装置，包括沉淀池、过滤池和净水池，且分别设置有进水口和出水口，沉淀池的进水口低于出水口设置，沉淀池的出水口连接过滤池的进水口，过滤池内自上而下依次设置坡形斜面、过滤单元、集水池，坡形斜面的上表面均匀设置凸起，过滤池的出水口设置在集水池的下部且与净水池的进水口连接，净水池内设置电极板。本实用新型通过设置沉淀池沉淀污水中的大颗粒杂物，过滤池过滤泥沙等污物和吸附有害物质，处理后的水再进入净水池通过电极板对污水进一步净化从而达到污水的净化处理，整套装置结构简单易建设、成本低廉且净化效果好，非常适合分散建设在农村处理污水。
权利要求书

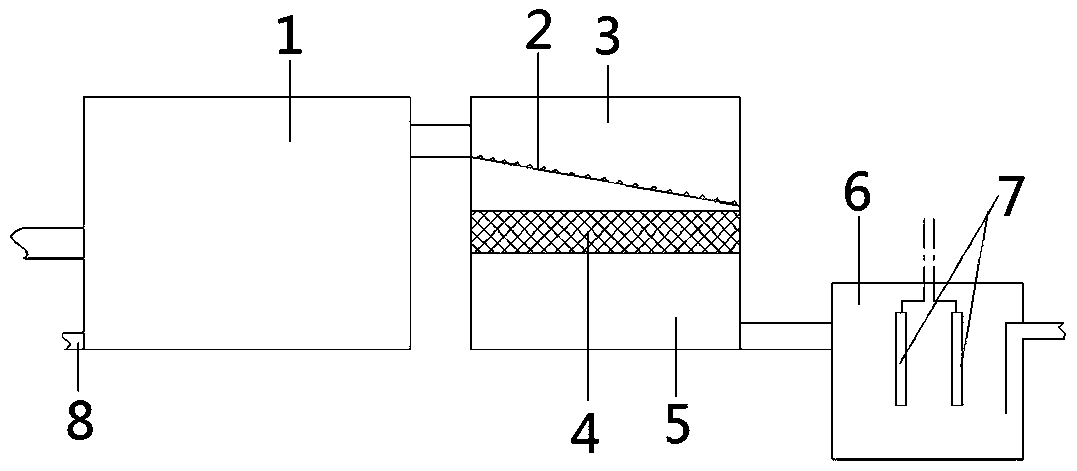

1.一种分散型污水处理装置，包括沉淀池(1)、过滤池(3)和净水池(6)，所述沉淀池(1)、过滤池(3)和净水池(6)分别设置有进水口和出水口，其特征是：所述沉淀池(1)的进水口低于出水口设置，所述沉淀池(1)的出水口连接过滤池(3)的进水口，所述过滤池(3)内自上而下依次设置坡形斜面(2)、过滤单元(4)、集水池(5)，所述坡形斜面(2)的上表面均匀设置凸起，所述过滤池(3)的出水口设置在集水池(5)的下部且与净水池(6)的进水口连接，所述净水池(6)内设置电极板(7)。
2.根据权利要求1所述的分散型污水处理装置，其特征是：所述电极板(7)包括平行放置的正电极板和负电极板，所述电极板(7)连接电源装置。
3.根据权利要求2所述的分散型污水处理装置，其特征是：所述电源装置包括太阳能光伏板。
4.根据权利要求1所述的分散型污水处理装置，其特征是：所述净水池(6)的出水口包括水平部和垂直部，所述垂直部的底端低于净水池(6)的中间位置。
5.根据权利要求1所述的分散型污水处理装置，其特征是：所述坡形斜面(2)的高端处于过滤池(3)的进水口下方，所述过滤池(3)的进水口设置分流器。
6.根据权利要求1或5所述的分散型污水 处理装置，其特征是：所述坡形斜面(2)的倾斜角度为5~30°。
7.根据权利要求1所述的分散型污水处理装置，其特征是：所述沉淀池(1)下部还设置排泥管道(8)。
8.根据权利要求1所述的分散型污水处理装置，其特征是：所述过滤单元(4)内填充沙土和/或活性炭。
说明书
一种分散型污水处理装置
技术领域
本实用新型属于污水处理领域，具体涉及一种分散型污水处理装置。
背景技术
中国水资源短缺，人口增加和经济高速发展使水环境污染日趋严重，随着农业的不断发展，尤其是农药化肥的使用频繁，使得农村污水处理问题尤为严重，而且农村地区自然条情况和经济条件千差万别，若采用一种统一的污水处理模式是不可能的，况且在农村建设大型的污水处理设施不仅占地面积、气味比较大，而且成本也很高。因此，设计一种成本低、占地面积小的分散型污水处理装置显得很有意义。
实用新型内容
本实用新型的目的在于提供一种成本低、占地面积小的分散型污水处理装置。
本实用新型的目的是这样实现的，包括沉淀池、过滤池和净水池，所述沉淀池、过滤池和净水池分别设置有进水口和出水口，所述沉淀池的进水口低于出水口设置，所述沉淀池的出水口连接过滤池的进水口，所述过滤池内自上而下依次设置坡形斜面、过滤单元、集水池，所述坡形斜面的上表面均匀设置凸起，所述过滤池的出水口设置在集水池的下部且与净水池的进水口连接，所述净水池内设置电极板。
本实用新型通过设置沉淀池沉淀污水中的大颗粒杂物，过滤池过滤泥沙等污物和吸附有害物质，处理后的水再进入净水池通过电极板对污水进一步净化从而达到污水的净化处理，整套装置结构简单易建设、成本低廉且净化效果好，非常适合分散建设在农村处理污水。
