申请日2018.02.01
公开(公告)日2018.10.26
IPC分类号C02F3/00
摘要
本实用新型提供一种污水处理用电场生物反应系统，涉及污水处理领域。该污水处理用电场生物反应系统，包括箱体，所述箱体的内壁底部固定安装有膜反应器，箱体的底部固定安装有底脚，箱体的右侧底部连通设置有排液管，箱体顶部的左侧连通设置有进口，箱体的顶部插入有过滤件。该污水处理用电场生物反应系统，过滤件插入箱体的顶部将卡块抵压使其压缩，顶板运动至卡块底部时卡块伸出即可将过滤件固定，拆卸时抓握抓杆通过连接布将其提起，连接布紧绷时将卡块压缩，即可将过滤件拆除，操作简单方便，且过滤件可装卸，便于对其进行清理，拦污条的设置可将滤网拦截的杂物拦截于框架的内壁底部，便于将杂物排出，提高污水处效率。
权利要求书

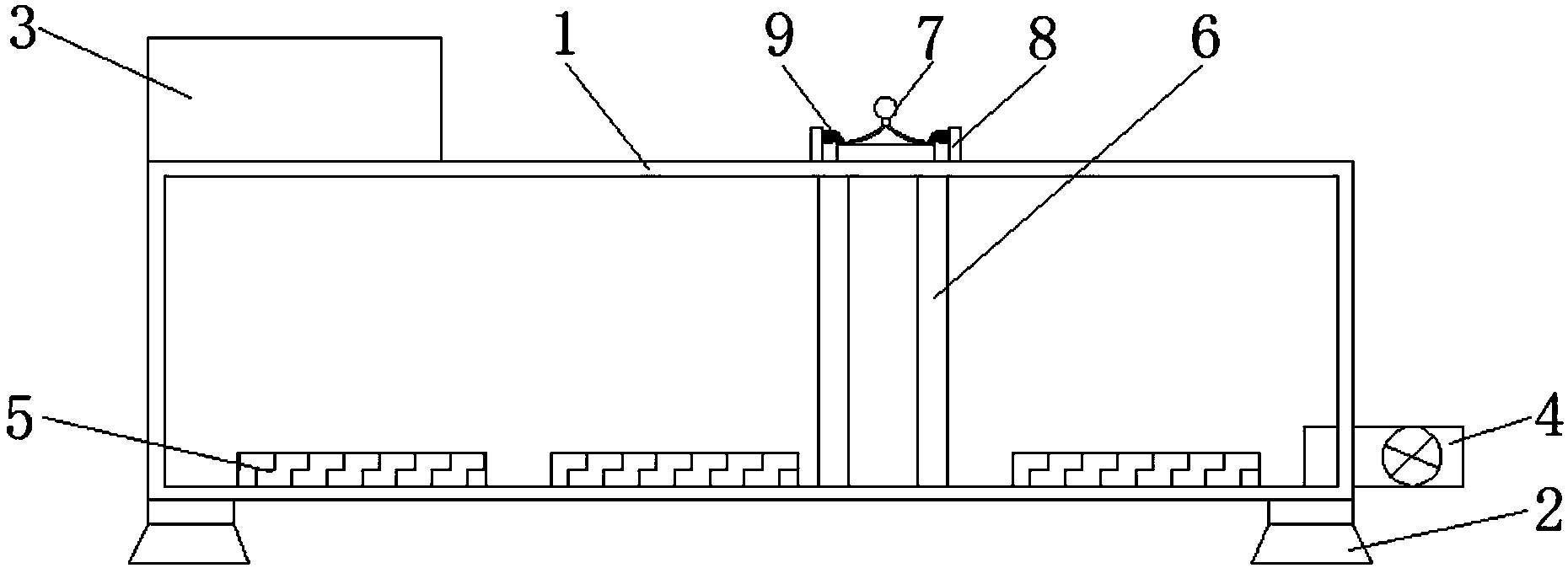

1.一种污水处理用电场生物反应系统，包括箱体(1)，其特征在于：所述箱体(1)的内壁底部固定安装有膜反应器(5)，所述膜反应器(5)与外设的控制面板电性连接，所述箱体(1)的底部固定安装有底脚(2)，所述箱体(1)的右侧底部连通设置有排液管(4)，所述箱体(1)顶部的左侧连通设置有进口(3)，所述箱体(1)的顶部插入有过滤件(7);
所述箱体(1)的内壁固定安装有与过滤件(7)相适配的卡条(6)，所述箱体(1)的顶部固定安装有与过滤件(7)相适配的固定块(8)，所述固定块(8)的侧壁固定安装有与过滤件(7)相适配的卡块(9);
所述过滤件(7)包括框架(10)，所述框架(10)的内部固定安装有滤网(11)，所述框架(10)的顶部固定安装有顶板(12)，所述顶板(12)的顶部固定安装有连接布(13)，所述连接布(13)的顶部通过连接条(14)与抓杆(15)的底部固定连接;
所述卡块(9)包括伸缩杆(16)和套筒(17)，所述伸缩杆(16)的一端贯穿套筒(17)的侧壁且延伸至套筒(17)的内部与限位板(18)的侧壁固定连接，所述限位板(18)远离伸缩杆(16)的一侧固定安装有弹簧(19)。
2.根据权利要求1所述的一种污水处理用电场生物反应系统，其特征在于：所述底脚(2)的数量为四个，且数量为四个的底脚(2)分别设置于箱体(1)底部的四角。
3.根据权利要求1所述的一种污水处理用电场生物反应系统，其特征在于：所述底脚(2)为倒扣的碗状，且为橡胶材质制成。
4.根据权利要求1所述的一种污水处理用电场生物反应系统，其特征在于：所述滤网(11)设置于框架(10)的内部且靠近排液管(4)的一侧，框架(10)的内壁底部且远离排液管(4)的一侧固定安装有拦污条。
5.根据权利要求1所述的一种污水处理用电场生物反应系统，其特征在于：所述箱体(1)的内壁底部开设有与框架(10)相适配的凹口。
6.根据权利要求1所述的一种污水处理用电场生物反应系统，其特征在于：所述连接布(13)的侧面为“八”字形。
说明书
一种污水处理用电场生物反应系统
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用电场生物反应系统。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理行业的上游供应商主要是污水处理设备的制造商和污水处理药剂供应商。都属于发展较快，需求状况良好的行业。现有的污水处理用电场生物反应系统过滤装置不便于拆卸，影响过滤效果。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水处理用电场生物反应系统，解决了现有的污水处理用电场生物反应系统过滤装置不便于拆卸，影响过滤效果的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种污水处理用电场生物反应系统，包括箱体，所述箱体的内壁底部固定安装有膜反应器，所述膜反应器与外设的控制面板电性连接，所述箱体的底部固定安装有底脚，所述箱体的右侧底部连通设置有排液管，所述箱体顶部的左侧连通设置有进口，所述箱体的顶部插入有过滤件。
所述箱体的内壁固定安装有与过滤件相适配的卡条，所述箱体的顶部固定安装有与过滤件相适配的固定块，所述固定块的侧壁固定安装有与过滤件相适配的卡块。
所述过滤件包括框架，所述框架的内部固定安装有滤网，所述框架的顶部固定安装有顶板，所述顶板的顶部固定安装有连接布，所述连接布的顶部通过连接条与抓杆的底部固定连接。
所述卡块包括伸缩杆和套筒，所述伸缩杆的一端贯穿套筒的侧壁且延伸至套筒的内部与限位板的侧壁固定连接，所述限位板远离伸缩杆的一侧固定安装有弹簧。
优选的，所述底脚的数量为四个，且数量为四个的底脚分别设置于箱体底部的四角。
优选的，所述底脚为倒扣的碗状，且为橡胶材质制成。
优选的，所述滤网设置于框架的内部且靠近排液管的一侧，框架的内壁底部且远离排液管的一侧固定安装有拦污条。
优选的，所述箱体的内壁底部开设有与框架相适配的凹口。
优选的，所述连接布的侧面为“八”字形。
(三)有益效果
本实用新型提供了一种污水处理用电场生物反应系统。具备以下有益效果：
1、该污水处理用电场生物反应系统，过滤件插入箱体的顶部将卡块抵压使其压缩，顶板运动至卡块底部时卡块伸出即可将过滤件固定，拆卸时抓握抓杆通过连接布将其提起，连接布紧绷时将卡块压缩，即可将过滤件拆除，操作简单方便，且过滤件可装卸，便于对其进行清理，保证过滤效率，拦污条的设置可将滤网拦截的杂物拦截于框架的内壁底部，便于将杂物排出，提高了该污水处理装置的过滤速率。
2、该污水处理用电场生物反应系统，设置了膜生物反应器，是一种由膜分离单元与生物处理单元相结合的新型水处理技术，以膜组件取代二沉池在生物反应器中保持高活性污泥浓度减少污水处理设施占地，并通过保持低污泥负荷减少污泥量，与传统的生化水处理技术相比，使用膜生物反应器后污水处理效率高、出水水质好，设备紧凑、占地面积小，易实现自动控制，同时运行管理简单。
