申请日2018.03.27
公开(公告)日2018.09.21
IPC分类号C02F1/00
摘要
本发明公开了一种污水处理池的污泥清除装置，包括固定机架，其通过将固定凸块设置呈圆锥状，其下端面与除淤装置的下端面处于同一水平面上，使此发明结构运动稳固，且不会影响除淤装置的工作;通过将疏流水板固定于除淤装置的上端，该第一喷水孔呈开口朝向于除淤装置的倾斜状，使此发明结构对淤泥的冲洗软化更加切合实际;通过将第一固定杆、第二固定杆与第三固定杆沿除淤装置纵向依次设置，活动刮板与第一固定杆伸缩连接，且第二喷水孔与第二固定杆以及第三固定杆相互交错设置，该第二固定杆上的固定刮板与第三固定杆上的固定刮板呈相反的倾斜状，使此使用新型结构在使用时，活动刮板配合固定刮板对淤泥的清除更加快速。
权利要求书

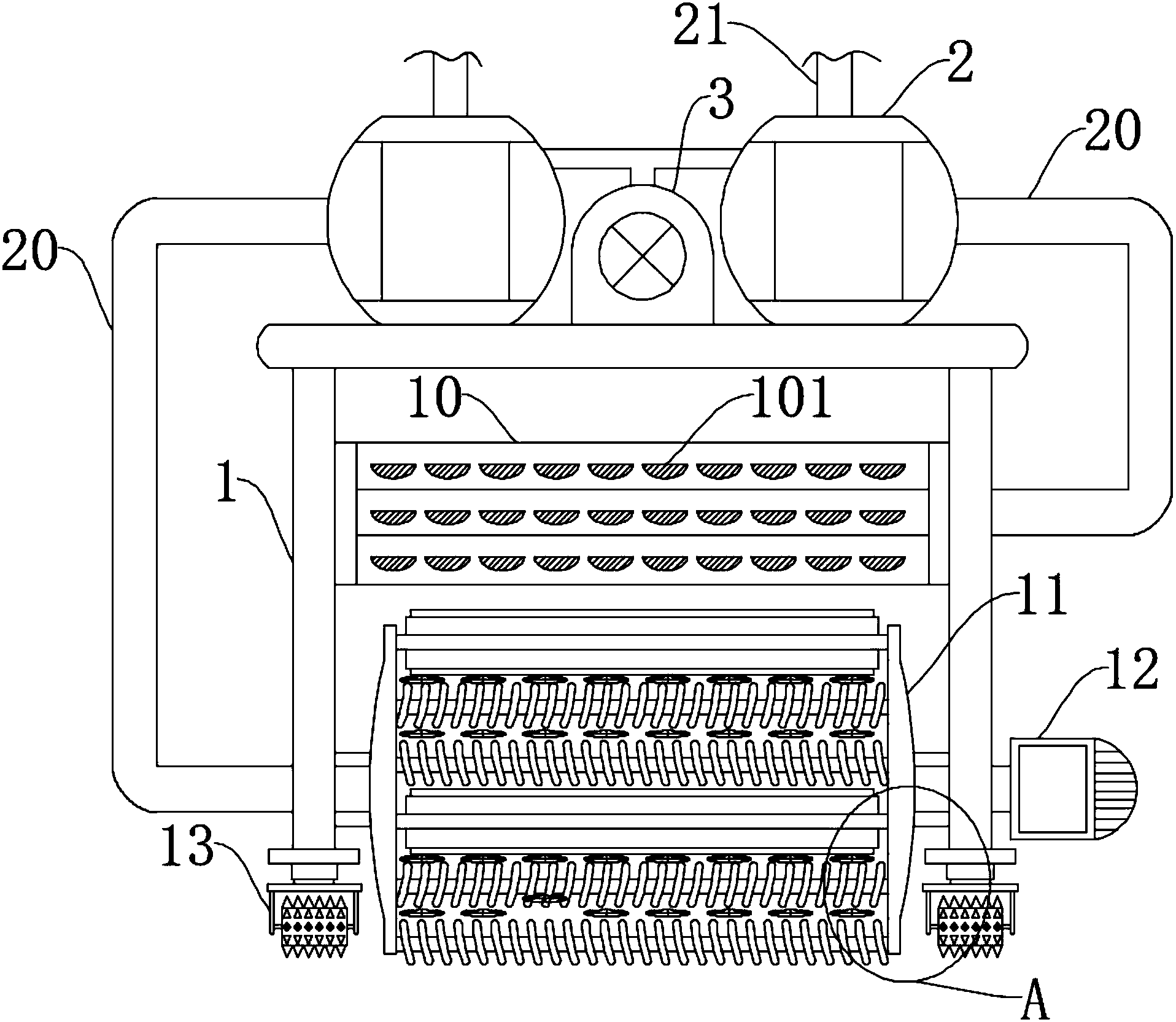

1.一种污水处理池的污泥清除装置，包括固定机架(1)，其特征在于：所述固定机架(1)呈开口向下的“U”字板状设置，其上端面固定有储水罐(2)以及加压泵(3)，该储水罐(2)的外端面与输送水管(20)相连通，上端面与进水管(21)相连通，且储水罐(2)基于加压泵(3)对称设置有两个，该加压泵(3)的下端与固定机架(1)固定连接，上端通过连接管与储水罐(2)相连通，所述固定机架(1)的下端面活动连接有万向转轮(13)，该万向转轮(13)的外表面上设置有间隔距离相等的固定凸块(130)，且固定机架(1)的内壁上还设置有疏流水板(10)以及除淤装置(11)，该疏流水板(10)以及除淤装置(11)两者均与输送水管(20)相连通，且除淤装置(11)还与转动电机(12)固定连接，所述除淤装置(11)的外表面上设置有第一固定杆(110)、第二固定杆(113)、第二喷水孔(112)以及第三固定杆(115)，该第一固定杆(110)以及第三固定杆(115)两者的外表面上均设置有固定刮板(114)，且第一固定杆(110)的外表面上固定有呈圆环状设置的活动刮板(111)。
2.根据权利要求1所述的一种污水处理池的污泥清除装置，其特征在于：所述固定凸块(130)呈圆锥状，其下端面与除淤装置(11)的下端面处于同一水平面上。
3.根据权利要求1所述的一种污水处理池的污泥清除装置，其特征在于：所述疏流水板(10)固定于除淤装置(11)的上端，其本体上的第一喷水孔(101)呈开口朝向于除淤装置(11)的倾斜状。
4.根据权利要求1所述的一种污水处理池的污泥清除装置，其特征在于：所述第一固定杆(110)、第二固定杆(113)与第三固定杆(115)沿除淤装置(11)纵向依次设置，且活动刮板(111)与第一固定杆(110)伸缩连接。
5.根据权利要求1所述的一种污水处理池的污泥清除装置，其特征在于：所述第二喷水孔(112)与第二固定杆(113)以及第三固定杆(115)相互交错设置，该第二固定杆(113)上的固定刮板(114)与第三固定杆(115)上的固定刮板(114)呈相反的倾斜状。
说明书
一种污水处理池的污泥清除装置
技术领域
本发明涉及污泥处理相关技术领域，具体为一种污水处理池的污泥清除装置。
背景技术
近几年来，城市生活污水排放已是中国城市水的主要污染源，城市生活污水处理是当前和今后城市节水环境保护工作的重中之重，这就要求我们把处理生活污水设施的建设作为城市基础设施的重要内容来抓，而且是亟不可待的事情。而目前的污水处理池制作成本高，处理效果较差，且处理污水中的关键环节是处理污泥，焚烧是使污泥中的可燃成分在高温下充分燃烧，最终成为稳定的灰渣。污泥的处理环节，就是将污水中的污泥一步步处理成可燃烧的干污泥。而现有的污泥处理装置建造比较昂贵，效果较差，且燃烧后的干污泥更加容易沾附于污水处理池的内壁上，而对于这种情况，现实中的操作方式多数都是通过高压水枪进行冲洗，使污泥软化之后得以排除，但是这种方式不仅浪费人力物力，而且处理时间较长，影响了生产效率，为此我们提出一种污水处理池的污泥清除装置用于解决上述问题。
发明内容
本发明的目的在于提供一种污水处理池的污泥清除装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理池的污泥清除装置，包括固定机架，所述固定机架呈开口向下的“U”字板状设置，其上端面固定有储水罐以及加压泵，该储水罐的外端面与输送水管相连通，上端面与进水管相连通，且储水罐基于加压泵对称设置有两个，该加压泵的下端与固定机架固定连接，上端通过连接管与储水罐相连通，所述固定机架的下端面活动连接有万向转轮，该万向转轮的外表面上设置有间隔距离相等的固定凸块，且固定机架的内壁上还设置有疏流水板以及除淤装置，该疏流水板以及除淤装置两者均与输送水管相连通，且除淤装置还与转动电机固定连接，所述除淤装置的外表面上设置有第一固定杆、第二固定杆、第二喷水孔以及第三固定杆，该第一固定杆以及第三固定杆两者的外表面上均设置有固定刮板，且第一固定杆的外表面上固定有呈圆环状设置的活动刮板。
优选的，所述固定凸块呈圆锥状，其下端面与除淤装置的下端面处于同一水平面上。
优选的，所述疏流水板固定于除淤装置的上端，其本体上的第一喷水孔呈开口朝向于除淤装置的倾斜状。
优选的，所述第一固定杆、第二固定杆与第三固定杆沿除淤装置纵向依次设置，且活动刮板与第一固定杆伸缩连接。
优选的，所述第二喷水孔与第二固定杆以及第三固定杆相互交错设置，该第二固定杆上的固定刮板与第三固定杆上的固定刮板呈相反的倾斜状。
与现有技术相比，本发明的有益效果是：本发明通过将固定凸块设置呈圆锥状，其下端面与除淤装置的下端面处于同一水平面上，使此发明结构运动稳固，且不会影响除淤装置的工作;通过将疏流水板固定于除淤装置的上端，该第一喷水孔呈开口朝向于除淤装置的倾斜状，使此发明结构对淤泥的冲洗软化更加切合实际;通过将第一固定杆、第二固定杆与第三固定杆沿除淤装置纵向依次设置，活动刮板与第一固定杆伸缩连接，且第二喷水孔与第二固定杆以及第三固定杆相互交错设置，该第二固定杆上的固定刮板与第三固定杆上的固定刮板呈相反的倾斜状，使此使用新型结构在使用时，活动刮板配合固定刮板对淤泥的清除更加快速。
