摘要
本实用新型提供一种膜生物反应污水处理系统，涉及污水处理技术领域。该膜生物反应污水处理系统，包括预处理池，预处理池的左侧连通有污水进管，预处理池的内部固定安装有过滤网板，预处理池的右侧设置有碳净化处理池，预处理池与碳净化处理池通过第一连接管连通，第一连接管上设置有第一水泵，碳净化处理池内壁的底部固定安装有卡座。该膜生物反应污水处理系统，通过设置预处理池、过滤网板、碳净化处理池、活性炭过滤网板、生物反应箱和生物膜板，污水中的有机污染物，作为营养物质，为生物膜板上的微生物所摄取，污水得到净化，本实用新型在对污水进行生物膜净化前使用过滤网板和活性炭过滤网板进行了预处理，使污水的处理效果更好。
权利要求书

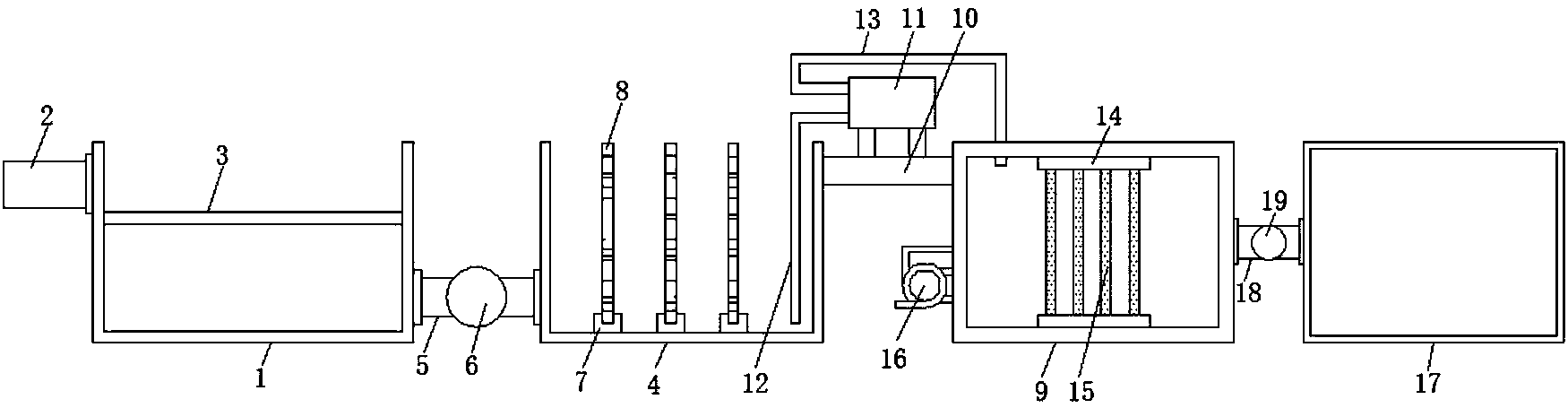

1.一种膜生物反应污水处理系统，包括预处理池(1)，其特征在于：所述预处理池(1)的左侧连通有污水进管(2)，所述预处理池(1)的内部固定安装有过滤网板(3)，所述预处理池(1)的右侧设置有碳净化处理池(4)，所述预处理池(1)与碳净化处理池(4)通过第一连接管(5)连通，所述第一连接管(5)上设置有第一水泵(6)，所述碳净化处理池(4)内壁的底部固定安装有卡座(7)，所述卡座(7)上卡接有活性炭过滤网板(8)，所述碳净化处理池(4)的右侧设置有生物反应箱(9)，所述生物反应箱(9)与碳净化处理池(4)之间固定安装有横板(10)，所述横板(10)的顶部固定安装有抽取泵(11)，所述抽取泵(11)的进水口通过抽水管(12)与碳净化处理池(4)连通，所述抽取泵(11)的出水口与生物反应箱(9)通过出水管(13)连通，所述生物反应箱(9)内壁的顶部与底部均固定安装有安装板(14)，两个安装板(14)之间固定安装有生物膜板(15)，所述生物反应箱(9)的右侧设置有回收箱(17)，所述回收箱(17)与生物反应箱(9)之间通过第二连接管(18)连通，所述第二连接管(18)上设置有第二水泵(19)。
2.根据权利要求1所述的一种膜生物反应污水处理系统，其特征在于：所述过滤网板(3)为不锈钢过滤板，且其内部的过滤孔径为1mm-3mm。
3.根据权利要求1所述的一种膜生物反应污水处理系统，其特征在于：所述活性炭过滤网板(8)的数量为三个，三个活性炭过滤网板(8)等距平行分布在碳净化处理池(4)的内部。
4.根据权利要求1所述的一种膜生物反应污水处理系统，其特征在于：所述生物反应箱(9)的左侧固定安装有抽风机(16)，所述抽风机(16)的进风口连通有进气管，所述抽风机(16)的出风口与生物反应箱(9)通过出气管连通。
5.根据权利要求1所述的一种膜生物反应污水处理系统，其特征在于：所述生物膜板(15)的数量为四个，四个生物膜板(15)等距平行分布在两个安装板(14)之间。
6.根据权利要求1所述的一种膜生物反应污水处理系统，其特征在于：所述第一水泵(6)、第二水泵(19)、抽取泵(11)和抽风机(16)均与外部的控制面板电性连接。
说明书
一种膜生物反应污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体为一种膜生物反应污水处理系统。
背景技术
水是生命的源泉，是生命存在与经济发展的必要条件。虽然我国水资源总量居世界第六位，但被联合国列为13个贫水国家之一。造成这一现象的原因是多年来，中国水资源质量不断下降，水环境持续恶化，由于污染所导致的缺水和事故不断发生，不仅使工厂停产、农业减产甚至绝收，而且造成了不良的社会影响和较大的经济损失，严重地威胁了社会的可持续发展，威胁了人类的生存。“十一五”以来，大力推进污染减排，水环境保护取得积极成效。但我国水污染严重的状况仍未得到根本性遏制，区域性、复合型、压缩型水污染日益凸显，已经成为影响我国水安全的最突出因素，防治形势十分严峻。
污水的生物膜处理法是与活性污泥法并列的一种污水好氧生物处理技术。这种处理法的实质是使细菌和菌类一类的微生物和原生动物、后生动物一类的微型动物附着在滤料或某些载体上生长繁育，并在其上形成膜状生物污泥——生物膜。污水与生物膜的接触，污水中的有机污染物，作为营养物质，为生物膜上的微生物所摄取，污水得到净化，微生物自身也得到繁衍增殖。
现有的膜生物反应污水处理系统结构简单，仅仅利用单一的生物膜进行污水处理，污水处理的效果很差。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种膜生物反应污水处理系统，解决了现有的膜生物反应污水处理系统对污水的处理效果差的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种膜生物反应污水处理系统，包括预处理池，所述预处理池的左侧连通有污水进管，所述预处理池的内部固定安装有过滤网板，所述预处理池的右侧设置有碳净化处理池，所述预处理池与碳净化处理池通过第一连接管连通，所述第一连接管上设置有第一水泵，所述碳净化处理池内壁的底部固定安装有卡座，所述卡座上卡接有活性炭过滤网板，所述碳净化处理池的右侧设置有生物反应箱，所述生物反应箱与碳净化处理池之间固定安装有横板，所述横板的顶部固定安装有抽取泵，所述抽取泵的进水口通过抽水管与碳净化处理池连通，所述抽取泵的出水口与生物反应箱通过出水管连通，所述生物反应箱内壁的顶部与底部均固定安装有安装板，两个安装板之间固定安装有生物膜板，所述生物反应箱的右侧设置有回收箱，所述回收箱与生物反应箱之间通过第二连接管连通，所述第二连接管上设置有第二水泵。
优选的，所述过滤网板为不锈钢过滤板，且其内部的过滤孔径为mm-mm。
优选的，所述活性炭过滤网板的数量为三个，三个活性炭过滤网板等距平行分布在碳净化处理池的内部。
优选的，所述生物反应箱的左侧固定安装有抽风机，所述抽风机的进风口连通有进气管，所述抽风机的出风口与生物反应箱通过出气管连通。
优选的，所述生物膜板的数量为四个，四个生物膜板等距平行分布在两个安装板之间。
优选的，所述第一水泵、第二水泵、抽取泵和抽风机均与外部的控制面板电性连接。
(三)有益效果
本实用新型提供了一种膜生物反应污水处理系统。具备以下有益效果：
1、该膜生物反应污水处理系统，通过设置预处理池和过滤网板，过滤网板能够过滤掉污水中体积较大的杂质，通过设置碳净化处理池和活性炭过滤网板，活性炭过滤网板能够进一步对污水中的氯、酚、砷、铅和氰化物等有害物进行过滤吸附，通过设置生物反应箱和生物膜板，污水与生物膜板接触后，污水中的有机污染物，作为营养物质，为生物膜板上的微生物所摄取，污水得到净化，综上，相比传统的膜生物反应污水处理装置，本实用新型在对污水进行生物膜净化前使用过滤网板和活性炭过滤网板进行了预处理，使污水的处理效果更好。
