申请日2018.05.31
公开(公告)日2018.08.21
IPC分类号C02F3/12; C02F3/30
摘要
本发明公开了一种污水处理滗水器的滗水浮球，包括下浮半球和滗水半球，所述滗水半球和下浮半球均为半球腔型结构，并呈上下结构相互一体连接;所述滗水半球上开设有若干滗水口，下浮半球的底部与排水管连通;所述滗水浮球内还设有密封机构，用于控制滗水口的启闭;通过合理的设计滗水浮球机构解决了现有滗水器滗水效果不佳、滗水器容易堵塞的问题，其结构简单，节能环保，可实施性操作强。
翻译权利要求书

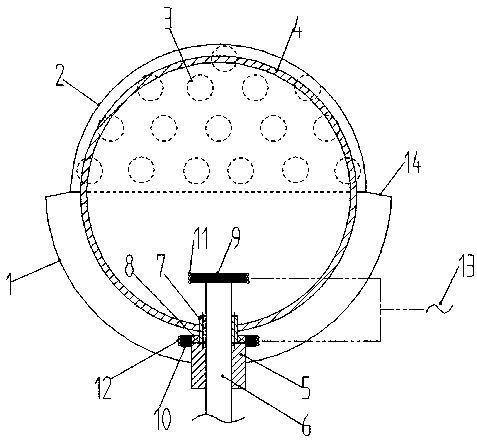

1.一种污水处理滗水器的滗水浮球，其特征在于，包括下浮半球(1)和滗水半球(2)，所述滗水半球(2)和下浮半球(1)均为半球腔型结构，并呈上下结构相互一体连接;所述滗水半球(2)上开设有若干滗水口(3)，下浮半球(1)的底部与排水管(6)连通;所述滗水浮球内还设有密封机构，用于控制滗水口(3)的启闭。
2.根据权利要求1所述的污水处理滗水器的滗水浮球，其特征在于，所述密封机构包括密封半球面(4)和滑块(7)，密封半球面(4)为与滗水半球(2)内侧壁贴合设置的球面形密封板;所述密封半球面(4)通过滑块(7)套设在排水管(6)上，所述滑块(7)与排水管(6)可转动连接，密封半球面(4)在滑块(7)与排水管(6)的转动复位过程中控制滗水口(3)的启闭。
3.根据权利要求2所述的污水处理滗水器的滗水浮球，其特征在于，所述排水管(6)与滑块(7)相互成丝杆滑块(7)运动配合连接;所述排水管(6)伸入下浮半球(1)内的端部上固定套设有环形磁块一(9);所述下浮半球(1)上还固定设有与磁块一(9)产生磁吸作用的磁块二(10)，排水管(6)在磁块一(9)和磁块二(10)的作用下可相对滑块(7)做上下直线运动，此时滑块(7)相对于套管(5)旋转动作。
4.根据权利要求3所述的污水处理滗水器的滗水浮球，其特征在于，所述下浮半球(1)与排水管(6)的连接处设有一套管(5)，所述磁块二(10)设置在套管(5)上端部;所述滑块(7)通过转动轴承(8)与套管(5)可转动连接。
5.根据权利要求3或4所述的污水处理滗水器的滗水浮球，其特征在于，所述磁块一(9)与磁块二(10)上分别绕置有可通电的线圈一(11)和线圈二(12)，所述线圈一(11)和线圈二(12)均与外部控制器和电源(13)设备电性连接。
6.根据权利要求5所述的污水处理滗水器的滗水浮球，其特征在于，在线圈一(11)和线圈二(12)未通电时，所述磁块一(9)与磁块二(10)之间的最大磁吸力小于滗水浮球整体全部淹没在反应池中的浮力。
7.根据权利要求2或3或4或6所述的污水处理滗水器的滗水浮球，其特征在于，所述滗水口(3)连续均匀的布置在滗水半球(2)上沿其轴心线转动180°的范围内;所述排水管(6)相对于下浮半球(1)底部下降下浮半球(1)半径的2/5，密封半球面(4)能够转动180°将滗水口(3)全部密封并自锁。
8.根据权利要求7所述的污水处理滗水器的滗水浮球，其特征在于，所述下浮半球(1)的直径大于滗水半球(2)的直径。
9.根据权利要求8所述的污水处理滗水器的滗水浮球，其特征在于，所述下浮半球(1)与滗水半球(2)密封一体连接，其相对于滗水半球(2)伸出的端面向下成一定角度倾斜设置，该倾斜角度为0°-28°。
说明书
一种污水处理滗水器的滗水浮球
技术领域
本发明涉及污水处理技术领域，特别是一种污水处理滗水器的滗水浮球。
背景技术
由于多种形式的SBR工艺均是采用静止沉淀、集中滗水的方式运行，且排水时池中水位是不断变化的，同时由于集中滗水时间较短，因此每次滗水的流量较大。这样要求滗水器在较短的时间内大量排水的情况下，对反应器内的污泥不造成扰动;即始终要求滗水器撇出的是上层液体，这同时使得滗水器在下层混合液尚处在沉淀过程即可开始滗水。对于一个成功的SBR系统而言，滗水器的性能显得至关重要。
常见的滗水形式主要是人工手动式和使用滗水器滗水，手动滗水方式主要是人工固定多点排水法，其人工的操作方式非常不便;滗水器滗水主要包括机械式可调堰滗水器和虹吸式滗水器等，而机械式滗水器长采用旋转式滗水器通过电机驱动控制滗水器的滗水臂的升降，以通过浮筒将上澄清液滗出，其需要通过消耗电能，不利于节能环保，且其机构复杂、滗水器容易堵塞、滗水效果不佳。
发明内容
本发明的发明目的在于：针对上述存在的问题，提供一种污水处理滗水器的滗水浮球，通过合理的设计滗水浮球机构解决了现有滗水器滗水效果不佳、滗水器容易堵塞的问题，其结构简单，节能环保，可实施性操作强。
本发明采用的技术方案如下：
本发明的污水处理滗水器的滗水浮球，包括下浮半球和滗水半球，所述滗水半球和下浮半球均为半球腔型结构，并呈上下结构相互一体连接;所述滗水半球上开设有若干滗水口，下浮半球的底部与排水管连通;所述滗水浮球内还设有密封机构，用于控制滗水口的启闭。
由于采用上述结构，反应池内的上澄清液通过滗水浮球上的滗水口进入滗水浮球的球腔内并通过排水管排除反应池外;滗水浮球的结构设计简单，与排水管配合作用能够尽可能的多的排尽反应池中的上澄清液的同时和还能有效的避免泥浆等污染物进入滗水器中，通过设置密封机构的设计使得滗水器在滗水完成后能够关闭其滗水功能，避免泥浆积累在滗水浮球内堵塞机构，影响机构的正常使用，本发明的滗水器采用了机械结构件的配合作用，大大的降低了驱动能耗，节能环保，其实用性强。
本发明的污水处理滗水器的滗水浮球，所述密封机构包括密封半球面和滑块，密封半球面为与滗水半球内侧壁贴合设置的球面形密封板;所述密封半球面通过滑块套设在排水管上，所述滑块与排水管可转动连接，密封半球面在滑块与排水管的转动复位过程中控制滗水口的启闭。
进一步地，所述排水管与滑块相互成丝杆滑块运动配合连接;所述排水管伸入下浮半球内的端部上固定套设有环形磁块一;所述下浮半球上还固定设有与磁块一产生磁吸作用的磁块二，排水管在磁块一和磁块二的作用下可相对滑块做上下直线运动，此时滑块相对于套管旋转动作。
进一步地，所述下浮半球与排水管的连接处设有一套管，所述磁块二设置在套管上端部;所述滑块通过转动轴承与套管可转动连接。
进一步地，所述磁块一与磁块二上分别绕置有可通电的线圈一和线圈二，所述线圈一和线圈二均与外部控制器和电源设备电性连接。
进一步地，在线圈一和线圈二未通电时，所述磁块一与磁块二之间的最大磁吸力小于滗水浮球全部淹没在反应池中的浮力。
更进一步地，所述滗水口连续均匀的布置在滗水半球上沿其轴心线转动180°的范围内;所述排水管相对于下浮半球底部下降下浮半球半径的2/5，密封半球面能够转动180°将滗水口全部密封并自锁。密封半球能够在敲好密封完成后停止转动，避免了过渡转动导致的密封效果不佳的现象发生。
由于采用上述结构，下浮半球的能够在排水管长度方向上轴向上下浮动，以不停的将上澄清液滗出反应池，当上澄清液逐渐被排完后，滗水浮球将会在浮力不断消失并加上其自重的作用下不断向下方的排水管靠近，直至其浮力逐渐减小至消失，当滗水完成后或者需要关闭滗水口时，便可通过电控将磁块一与磁块二相互磁吸至使得排水管与滑块发生丝杆转动作用，使得排水管相对于滑块的直线运动转换为滑块的旋转运动，从而使得滑块带动密封半球面转动直至完全封闭滗水口，避免滗水器在反应池下方靠近泥浆液位被堵塞，通电线圈能够通过电控操作增强两磁块之间的磁力，从而使得在反应池中的污水还未完全静置时，也能够事先将滗水器安装在反应池中，带液面完全分层静置后，通过电控启动滗水器，进一步使得本发明的滗水器的实用性更强，也同时进一步保证了滗水口的密封性能的稳定性;而当滗水浮球的受到的浮力大于磁块之间的基础磁吸力时，滗水浮球又可进入正常工作状态，上述其结构简单、紧凑，合理利用磁力与浮力之间的作用原理，使得本发明的滗水器在污水处理过程中的滗水阶段中起到了良好的使用效果，节约能耗，其滗水效果佳，可实施性操作强，具有良好的使用价值。
本发明的污水处理滗水器的滗水浮球，所述下浮半球的直径大于滗水半球的直径。
进一步地，所述下浮半球与滗水半球密封一体连接，其相对于滗水半球伸出的端面向下成一定角度倾斜设置，该倾斜角度为0°-28°。
由于采用上述结构，下浮半球的半径大于滗水半球的半径设置，使得下浮半球能够具有足够的浮力将整个滗水半球由下至上的托起滗水浮球和滑动内管的移动，足够大的球面也使得其与泥浆接触到时能够具有足够的接触高度以防止泥浆进去滗水口导致滗水器的堵塞等问题，其结构简单，作用性能好。通过将外沿边部采用斜面结构的下浮半球能够避免污染物堆积在滗水浮球上，避免污染物的长期积累影响滗水器的使用性能，进一步的保证了滗水器的结构稳定性和使用的有效性。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
1、本发明的滗水浮球的结构简单，可以与滗水机构配合使用，其适应性强，滗水效果好;
2、通过密封机构的设计使得滗水器能够在滗水完成后或者不需要滗水时可以关闭滗水器，有效的防止了泥浆的堵塞或者排出反应池外;
3、滗水浮球的结构稳定性好，制作、安装和使用成本低。
