公开(公告)日2018.08.24
IPC分类号C02F3/12
摘要
本发明公开了一种活性污泥污水处理系统用曝气设备，包括曝气管组和鼓风送气机构;鼓风送气机构设置在反应池外并通过进气管与曝气管组连接;曝气管组包括曝气管一和曝气管二，曝气管一安装在液面以下深水位置，曝气管二为轻质可漂浮的塑料浮管，曝气管二漂浮在液面上设置;曝气管一与曝气管二之间通过可伸缩管道机构相互连接，曝气管二可在伸缩管道机构的作用下沿液面伸缩漂浮;在进气管的进气方向上，曝气管一内设有压力组件，为空气/氧气进入曝气管二提供助力;通过设计一种将深水与表面曝气结合作用的曝气装置，解决了现有曝气设备结构复杂、操作繁琐，安装空间占比高，不利于污水处理的高效性的问题，其结构简单，节能环保，可实施性操作强。
翻译权利要求书

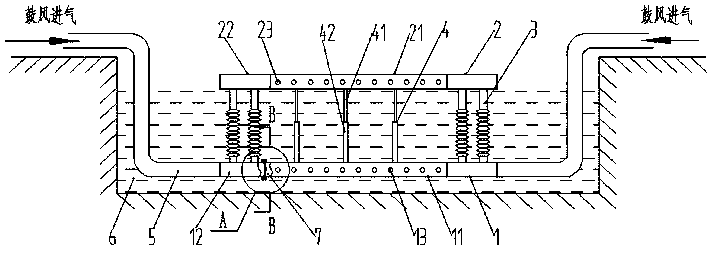

1.一种活性污泥污水处理系统用曝气设备，其特征在于，包括曝气管组和鼓风送气机构;所述鼓风送气机构设置在反应池(6)外并通过进气管(5)与曝气管组连接;所述曝气管组包括曝气管一(1)和曝气管二(2)，所述曝气管一(1)安装在液面以下深水位置，所述曝气管二(2)为轻质可漂浮的塑料浮管，曝气管二(2)漂浮在液面上设置;所述曝气管一(1)与曝气管二(2)之间通过可伸缩管道机构相互连接，曝气管二(2)可在伸缩管道机构的作用下沿液面伸缩漂浮;在所述进气管(5)的进气方向上，所述曝气管一(1)内设有压力组件(7)，为空气/氧气进入曝气管二(2)提供助力。
2.根据权利要求1所述的活性污泥污水处理系统用曝气设备，其特征在于，所述进气管(5)伸入反应池(6)内与曝气管一(1)连接，空气或者气液混合经曝气管一(1)、伸缩管道机构进入曝气管二(2);所述曝气管一(1)与曝气管二(2)相互平行设置，曝气管一(1)和曝气管二(2)上均设有若干曝气孔。
3.根据权利要求2所述的活性污泥污水处理系统用曝气设备，其特征在于，所述曝气管一(1)为环形管结构，其包括两平行的直管一(11)、与两直管一(11)的端部依次连接成环的弯管一(12);所述进气管(5)与弯管一(12)连接，所述直管一(11)上均匀设有若干曝气孔一(13);所述曝气管二(2)为环形管结构，其包括两平行的直管二(21)、与两直管二(21)的端部依次连接成环的弯管二(22);所述直管二(21)上均匀设有若干曝气孔二(23)，所述伸缩管道机构将弯管一(12)与弯管二(22)连通。
4.根据权利要求3所述的活性污泥污水处理系统用曝气设备，其特征在于，所述伸缩管道机构包括伸缩胶管(3)和限位机构;所述伸缩管道设有若干并均匀连接在弯管一(12)和弯管二(22)之间，用于空气或者气液混合体的输送;所述限位机构连接在曝气管一(1)与曝气管二(2)之间，用于限定曝气管二(2)的浮筒轨迹。
5.根据权利要求5所述的活性污泥污水处理系统用曝气设备，其特征在于，所述限位机构为伸缩杆(4)，所述伸缩杆(4)的两端分别固定连接在曝气管一(1)和曝气管二(2)上;所述伸缩杆(4)包括内管(41)和外管(42)，所述内管(41)与外管(42)滑动连接。
6.根据权利要求6所述的活性污泥污水处理系统用曝气设备，其特征在于，所述伸缩杆(4)平行于伸缩胶管(3)的伸缩方向设置，伸缩杆(4)设有若干并均匀布置在直管一(11)与直管二(21)之间。
7.根据权利要求3-6中任一项所述的活性污泥污水处理系统用曝气设备，其特征在于，所述压力组件包括橡胶膜(71)和覆盖在橡胶膜(71)上的网面(72);所述橡胶膜(71)为球面形弹性橡胶膜，其圆周边部与弯管一(12)密封连接，橡胶膜(71)上开设有若干孔，用于空气/氧气喷射进入直管一(11);在所述橡胶膜的球面外侧上还设置有网面(72)，所述橡胶膜(71)的球面凹面一侧正对并垂直于进气管的进气方向设置，网面(72)设置在橡胶膜(71)的球面凸面一侧;所述网面(72)由若干网线穿插交错成面，并沿橡胶膜(71)的球面外侧铺设;所述网面(72)的边部与橡胶膜的边部固定连接。
8.根据权利要求7所述的活性污泥污水处理系统用曝气设备，其特征在于，所述网面(72)所属球的直径大于或者等于橡胶膜(71)所属球形在自然状态下的直径;构成所述网面(72)的网线为非弹性的柔性网线。
9.根据权利要求8所述的活性污泥污水处理系统用曝气设备，其特征在于，所述橡胶膜(71)的边部通过若干连接件(73)与弯管一(12)密封连接;所述连接件(73)的柱形表面上设有环形卡槽(74)，所述网面(72)的网线卡接在卡槽(74)内并压紧固定安装;所述连接件(73)的中部设有螺纹孔，橡胶膜(71)与弯管一(12)通过螺栓与螺纹孔的配合安装连接。
10.根据权利要求9所述的活性污泥污水处理系统用曝气设备，其特征在于，所述卡槽(74)的内壁上均设有防滑螺纹。
说明书
一种活性污泥污水处理系统用曝气设备
技术领域
本发明涉及污水处理技术领域，特别是一种活性污泥污水处理系统用曝气设备。
背景技术
SBR是序批式活性污泥法的简称，是一种按间歇曝气方式来运行的活性污泥污水处理技术。它的主要特征是在运行上的有序和间歇操作，SBR技术的核心是SBR反应池，该池集均化、初沉、生物降解、二沉等功能于一池，无污泥回流系统,尤其适用于间歇排放和流量变化较大的场合;生物处理法根据参与作用的微生物的需氧情况，可分为好氧法和厌氧法两大类。一般情况，好氧法比较适用于较低浓度污水，如乙烯厂污水;而厌氧法较适用于处理污泥和较高浓度的污水。好氧生物处理法可分为活性污泥法和生物膜法两大类,在污水处理生化系统的曝气池中，充氧效率与好氧微生物生长量成正相关性,溶解氧的供给量要根据好氧微生物的数量、生理特性、基质性质及浓度来综合考虑,这样，活性污泥才能处在最佳的降解有机物的状态。
曝气池中溶解氧维持在3～4mg/L为宜，若供氧不足，活性污泥性能差，导致废水处理效果下降,为保证有充足的供氧，必须依靠一种设备来完成，例如曝气器,曝气器是给排水曝气充氧的必备设备，按使用方法可分为表面曝气器和水下曝气器，水下曝气器主要有微孔曝气器和射流曝气器,而现有的曝气器其结构复杂，不便于安装和使用，其曝气面积想要越大其安装的时效耗费更多，并且安装空间占用率高，曝气效率低。
发明内容
本发明的发明目的在于：针对上述存在的问题，提供一种活性污泥污水处理系统用曝气设备，通过设计一种将深水与表面曝气结合作用的曝气装置，解决了现有曝气设备结构复杂、操作繁琐，安装空间占比高，不利于污水处理的高效性的问题，其结构简单，节能环保，可实施性操作强。
本发明采用的技术方案如下：
本发明的活性污泥污水处理系统用曝气设备，包括曝气管组和鼓风送气机构;所述鼓风送气机构设置在反应池外并通过进气管与曝气管组连接;所述曝气管组包括曝气管一和曝气管二，所述曝气管一安装在液面以下深水位置，所述曝气管二为轻质可漂浮的塑料浮管，曝气管二漂浮在液面上设置;所述曝气管一与曝气管二之间通过可伸缩管道机构相互连接，曝气管二可在伸缩管道机构的作用下沿液面伸缩漂浮;在所述进气管的进气方向上，所述曝气管一内设有压力组件，为空气/氧气进入曝气管二提供助力。
由于采用上述结构，鼓风机构通过进气管将空气经曝气管一、曝气管二与反应池内的液体进行充分接触实现污水的充氧，使得本发明的曝气装置能够同时实现深水曝气和表面曝气，从而大大的提高了曝气效率，曝气管二能够在其漂浮作用下一直保持在液面上进行作业，使得污水在进行曝气处理时，气液混合更加均匀，曝气管的结构简单巧妙，安装空间占比小，操作简单便捷;深水安装的曝气管一和表面安装的曝气管二在伸缩管道机构的作用下结构稳定，具有良好的使用性能和优异的可操作性;通过压力组件的设置，使得空气/氧气在进入曝气管一分流之后还能够具有足够的动力通过伸缩管道机构进入曝气管二进行表面曝气工作，从而满足了本发明曝气设备深水曝气和表面曝气的良好效果。
本发明的活性污泥污水处理系统用曝气设备，所述进气管伸入反应池内与曝气管一连接，空气或者气液混合经曝气管一、伸缩管道机构进入曝气管二;所述曝气管一与曝气管二相互平行设置，曝气管一和曝气管二上均设有若干曝气孔。
进一步地，所述曝气管一为环形管结构，其包括两平行的直管一、与两直管一的端部依次连接成环的弯管一;所述进气管与弯管一连接，所述直管一上均匀设有若干曝气孔一;所述曝气管二为环形管结构，其包括两平行的直管二、与两直管二的端部依次连接成环的弯管二;所述直管二上均匀设有若干曝气孔二，所述伸缩管道机构将弯管一与弯管二连通。
由于采用上述结构，成胶囊型环状结构的曝气管一和曝气管二能够在节约了大量的安装空间的同时还能保证本是发明的曝气机构具有足够大的曝气面积，从而使得曝气效率高、曝气效果佳;曝气管一与曝气管二两端的弯管部分用于两者之间的空气或者气液混合体通过伸缩管道机构进行传输，使得其能够在高效的进行传输，尽可能的减小了传输力的损耗，曝气管组中部设置的直管部分用于设置曝气孔进行气液混合，使得曝气面均匀稳定;曝气管组的结构设计简单，曝气效率大大提高，实用性强。
本发明的活性污泥污水处理系统用曝气设备，所述伸缩管道机构包括伸缩胶管和限位机构;所述伸缩管道设有若干并均匀连接在弯管一和弯管二之间，用于空气或者气液混合体的输送;所述限位机构连接在曝气管一与曝气管二之间，用于限定曝气管二的浮筒轨迹。
进一步地，所述限位机构为伸缩杆，所述伸缩杆的两端分别固定连接在曝气管一和曝气管二上;所述伸缩杆包括内管和外管，所述内管与外管滑动连接。
进一步地，所述伸缩杆平行于伸缩胶管的伸缩方向设置，伸缩杆设有若干并均匀布置在直管一与直管二之间。
由于采用上述结构，伸缩胶管的设计能够满足曝气管二在不同液位时始终保持在液面上进行曝气工作，对于不同反应池内液位深度的使用需求具有良好的适用性，其利用曝气管二自身在液体中的浮力作用自动控制曝气管二的作用位置，相比于机械等方式控制曝气管二的工作液位更加便利和节能，其使用效果也更佳;限位机构能够限制伸缩胶管的伸缩方向，能够有效的避免伸缩胶管在伸缩过程中可能存在的位置偏移，从而影响曝气管二的曝气效果，同时限位机构也保证了曝气管一与曝气管二之间的安装结构的稳定性，曝气管二能够随着液面的高度自动漂浮或者下落，使得曝气管二能够适用于不同反应池的使用需求，其实用性和适用性均强，具有良好的使用价值，本发明的曝气装置制作工艺简单、安装和使用操作便捷，结构设计巧妙，适合推广应用。
本发明的活性污泥污水处理系统用曝气设备，所述压力组件包括橡胶膜和覆盖在橡胶膜上的网面;所述橡胶膜为球面形弹性橡胶膜，其圆周边部与弯管一密封连接，橡胶膜上开设有若干孔，用于空气/氧气喷射进入直管一;在所述橡胶膜的球面外侧上还设置有网面，所述橡胶膜的球面凹面一侧正对并垂直于进气管的进气方向设置，网面设置在橡胶膜的球面凸面一侧;所述网面由若干网线穿插交错成面，并沿橡胶膜的球面外侧铺设;所述网面的边部与橡胶膜的边部固定连接。
进一步地，所述网面所属球的直径大于或者等于橡胶膜所属球形在自然状态下的直径;构成所述网面的网线为非弹性的柔性网线。
进一步地，所述橡胶膜的边部通过若干连接件与弯管一密封连接;所述连接件的柱形表面上设有环形卡槽，所述网面的网线卡接在卡槽内并压紧固定安装;所述连接件的中部设有螺纹孔，橡胶膜与弯管一通过螺栓与螺纹孔的配合安装连接。
进一步地，所述卡槽的内壁上均设有防滑螺纹。
由于采用上述结构，橡胶膜是具有弹性性质的，因此在充气后能够通过自身的弹性恢复力对气压进行加压处理，从而能够将一部分空气/氧气顺利的送入伸缩管机构在进入曝气管二中排出抛弃，橡胶膜虽然具有一定弹性作用，但是为了保证其弹性恢复作用的长期有效，就需要放置其弹性伸缩的过度使用，因此设置网面将其弹性伸缩范围限定在合适的范围内，能够有效的防止橡胶膜的损坏，保证其使用周期，网面还能够配合橡胶膜同时作用，使得橡胶膜自身产生的对空气的挤压力进一步加大，进一步地保证了空气/氧气通过橡胶膜上通孔进入曝气管一以及反向弹性压力将空气/氧气送入曝气管一之后的曝气作用力;网面的网线通过连接件安装，使得其安装操作便捷，还能够有效的防止其脱落，保证曝气头在使用过程中的使用性能的稳定性。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
1、本发明的活性污泥污水处理系统用曝气设备，其结构简单，安装和使用操作便捷，曝气处理效率高、效果好;
2、上下结构的曝气管实现了深水曝气和表面曝气的同时性作业，大大的提高了曝气效率，间接的提高了污水处理的工作效率，具有良好的使用价值;
3、通过伸缩管结构与限位机构的设置，使得曝气管之间的结构稳定性好，并且能够保证漂浮进行表面曝气的曝气管二的正常工作;
4、制作和使用成本低。
