申请日2018.04.27
公开(公告)日2018.08.14
IPC分类号C02F11/04; C02F3/28
摘要
本发明是一种污水排放生化处理系统，设置在建筑物底下，包括封闭的箱体，在所述的箱体中设置有第一隔墙和第二隔墙，形成沉淀发酵室、厌氧室和降解室，所述的沉淀发酵室侧壁设置有与别墅厕所污物排泄管相连的污物入口，从下到上分别形成污泥层、污水层和浮渣层，过粪管穿过第一隔墙，所述的过粪管的进口伸入到污水层内，低于其在厌氧室内的出口，在所述的第二隔墙上设置过水管，在降解室侧壁还设置有排水管，所述的排水管的出口沉入污泥中。本发明提供一种适合于家庭房屋底下，特别适应于水上别墅下面的污水排放生化处理系统，且施工容易，成本低。
权利要求书

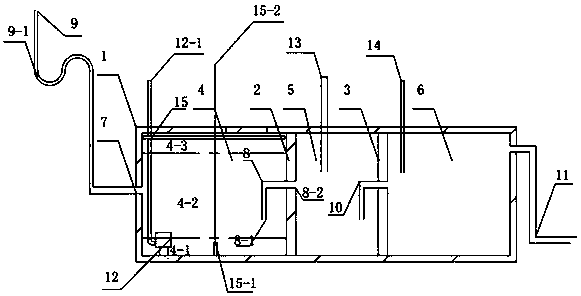

1.一种污水排放生化处理系统，设置在建筑物底下，包括封闭的箱体(1)，其特征在于：在所述的箱体(1)中设置有第一隔墙(2)和第二隔墙(3)，形成沉淀发酵室(4)、厌氧室(5)和降解室(6)，所述的沉淀发酵室(4)侧壁设置有与建筑物厕所污物排泄管(9)相连的污物入口(7)，从下到上分别形成污泥层(4-1)、污水层(4-2)和浮渣层(4-3)，过粪管(8)穿过第一隔墙(2)，所述的过粪管(8)的进口(8-1)伸入到污水层(4-2)内，低于其在厌氧室(5)内的出口(8-2)，在所述的第二隔墙(3)上设置过水管(10)，在降解室(6)侧壁还设置有排水管(11)，所述的排水管(11)的出口沉入污泥中。
2.根据权利要求1所述的污水排放生化处理系统，其特征在于：在所述的沉淀发酵室(4)和降解室(6)顶上还设置有掏粪口。
3.根据权利要求1或2所述的污水排放生化处理系统，其特征在于：在所述的厕所污物排泄管(9)露出水面部分设置有弯头(9-1)。
4.根据权利要求1所述的污水排放生化处理系统，其特征在于：在所述的沉淀发酵室(4)内还设置有抽粪泵(12)，所述的抽粪泵(12)安装在所述的沉淀发酵室(4)的池底上，抽粪管道(12-1)从所述的沉淀发酵室(4)的侧壁伸出。
5.根据权利要求4所述的污水排放生化处理系统，其特征在于：在所述的厌氧室(5)和降解室(6)的顶部还分别设置有投放水处理药剂的第一投放管道(13)和第二投放管道(14)。
说明书
一种污水排放生化处理系统
技术领域
本发明涉及污水排放处理领域，特别涉及一种家庭污水排放生化处理系统。
背景技术
生活排污是沟渠污染的主要来源，因此，家庭和其它组织的建筑物的生活污水排放也需要进行处理。特别是水上别墅，水上别墅是建在水面的别墅，它与轮船不同，是固定建筑物，特别是建在乡村的湖里或者池塘里的水上别墅，别墅下面的水流动速度不快，如果厕所里的粪便直接排入湖里或者池塘，则不会很快冲走，会导致居住环境变得恶劣，另外，即便会被水带走，也不利于环境美化，因此，需要在水上别墅下面建设化粪池，而目前，一些水上别墅直接将其它地方居民房使用的化粪池移植到水上别墅下面，由于这样的化粪池是埋在土里的，它不适合于水上别墅。
另外，目前市面上的化粪池也不能处理生活污水，很多化粪池流出的水也不能直接流入沟渠。
发明内容
本发明针对目前化粪池处理污水不能直接流入沟渠的不足，提供一种污水排放生化处理系统，通过本系统处理家庭排出的污水可以直接流入沟渠。
本发明的技术方案是：一种污水排放生化处理系统，设置在建筑物底下，包括封闭的箱体，在所述的箱体中设置有第一隔墙和第二隔墙，形成沉淀发酵室、厌氧室和降解室，所述的沉淀发酵室侧壁设置有与别墅厕所污物排泄管相连的污物入口，从下到上分别形成污泥层、污水层和浮渣层，过粪管穿过第一隔墙，所述的过粪管的进口伸入到污水层内，低于其在厌氧室内的出口，在所述的第二隔墙上设置过水管，在降解室侧壁还设置有排水管，所述的排水管的出口沉入污泥中。
本发明提供一种适合于家庭房屋底下，特别适应于水上别墅下面的污水排放生化处理系统，且施工容易，成本低。
进一步的，上述的污水排放生化处理系统中：在所述的沉淀发酵室和降解室顶上还设置有掏粪口。
进一步的，上述的污水排放生化处理系统中：在所述的厕所污物排泄管露出水面部分设置有弯头。
进一步的，上述的污水排放生化处理系统中：在所述的沉淀发酵室内还设置有抽粪泵，所述的抽粪泵安装在所述的沉淀发酵室的池底上，抽粪管道从所述的沉淀发酵室的顶部伸出。
进一步的，上述的污水排放生化处理系统中：在所述的厌氧室和降解室的顶部还分别设置有投放水处理药剂的第一投放管道和第二投放管道。
