申请日2018.05.31
公开(公告)日2018.08.21
IPC分类号C02F3/12; C02F3/30
摘要
本发明公开了一种污水处理用滗水装置，包括滗水浮球、伸缩管和出水管道;所述滗水浮球包括下浮半球和滗水半球，下浮半球和滗水半球均为半球腔型机构，并相互连接一体设置;所述滗水半球设置在下浮半球上方，且滗水半球上开设有若干滗水孔;所述滗水浮球通过伸缩管与出水管道连接，伸缩管随滗水浮球的上下浮动而缩短/伸长;所述出水管道的出水口伸出反应池外与阀门连接;通过合理的设计滗水浮球机构解决了现有滗水机构滗水效果不佳、滗水机构容易堵塞的问题，其结构简单，节能环保，可实施性操作强。
翻译权利要求书

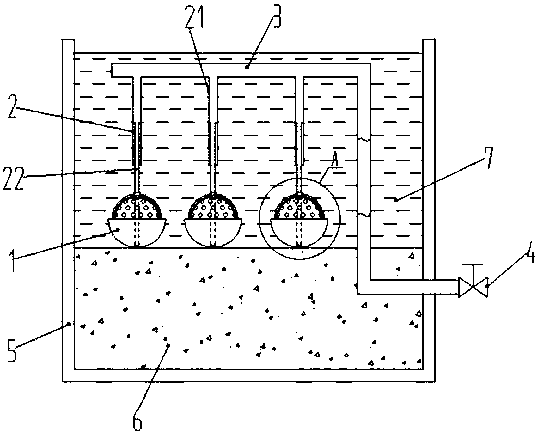

1.一种污水处理用滗水装置，其特征在于，包括滗水浮球(1)、伸缩管(2)和出水管道(3);所述滗水浮球(1)包括下浮半球(11)和滗水半球(12)，下浮半球(11)和滗水半球(12)均为半球腔型机构，并相互连接一体设置;所述滗水半球(12)设置在下浮半球(11)上方，且滗水半球(12)上开设有若干滗水孔(13);所述滗水浮球(1)通过伸缩管(2)与出水管道(3)连接，伸缩管(2)随滗水浮球(1)的上下浮动而缩短/伸长;所述出水管道(3)的出水口伸出反应池(5)外与阀门(4)连接。
2.根据权利要求1所述的污水处理用滗水装置，其特征在于，所述下浮半球(11)的直径大于滗水半球(12)的直径，所述伸缩管(2)的一端伸向滗水浮球(1)中的下浮半球(11)的底部，伸缩管(2)的另一端固定连接在出水管道(3)上。
3.根据权利要求2所述的污水处理用滗水装置，其特征在于，所述伸缩管(2)包括固定套管(21)和滑动内管(22)，所述固定套管(21)与出水管道(3)固定连接，滑动内管(22)设置在固定套管(21)内并可相对固定套管(21)滑动伸缩;所述滑动内管(22)穿过滗水半球(12)的伸入下浮半球(11)的球腔内。
4.根据权利要求3所述的污水处理用滗水装置，其特征在于，所述滗水孔(13)连续均匀的布置在滗水半球(12)上沿其轴心线转动180°的范围内;所述滗水半球(12)内设置有密封面板(14)，密封面板(14)为与滗水半球(12)内侧壁贴合设置的球面形板;所述密封面板(14)与滑动内管(22)转动连接，密封面板(14)的面积大于或者等于滗水孔(13)布置的面积，密封面板(14)的转动复位控制滗水孔(13)的启闭。
5.根据权利要求4所述的污水处理用滗水装置，其特征在于，所述滗水半球(12)通过一套筒(15)与滑动内管(22)连接;所述密封面板(14)通过一滑块(16)与滑动内管(22)连接;所述滑块(16)与套筒(15)之间通过转动轴承连接，滑块(16)可相对套筒(15)转动;所述滑动体内管的外侧壁上设有丝杆螺纹，滑块(16)上设有与之配合成滑块(16)丝杆运动的内螺旋结构;所述滑动内管(22)与套筒(15)之间的滑动力小于滑动内管(22)受到的能够驱动滑块(16)转动的压力。
6.根据权利要求5所述的污水处理用滗水装置，其特征在于，所述下浮半球(11)的底部由柔性材质制成，其可通过挤压推动滑动内管(22)带动滑块(16)以及密封面板(14)转动。
7.根据权利要求6所述的污水处理用滗水装置，其特征在于，所述滑动内管(22)相对于下浮半球(11)底部上升下浮半球(11)半径的2/5，所述密封面板(14)能够转动180°将所有滗水孔(13)密封并自锁。
8.根据权利要求1-7中任一项所述的污水处理用滗水装置，其特征在于，所述下浮半球(11)与滗水半球(12)密封一体连接，其相对于滗水半球(12)伸出的端面向下成一定角度倾斜设置。
9.根据权利要求8所述的污水处理用滗水装置，其特征在于，所述下浮半球(11)相对于滗水半球(12)伸出的端面的倾斜角度为0°-28°。
10.根据权利要求1或2或3或4或5或6或7或9所述的污水处理用滗水装置，其特征在于，所述滗水浮球(1)设有若干组并沿出水管道(3)均匀布置成线形或者网状形;所述出水管道(3)的出水口低于滗水浮球(1)的最低位置设置。
说明书
一种污水处理用滗水装置
技术领域
本发明涉及污水处理技术领域，特别是一种污水处理用滗水装置。
背景技术
由于多种形式的SBR工艺均是采用静止沉淀、集中滗水的方式运行，且排水时池中水位是不断变化的，同时由于集中滗水时间较短，因此每次滗水的流量较大。这样要求滗水器在较短的时间内大量排水的情况下，对反应器内的污泥不造成扰动;即始终要求滗水器撇出的是上层液体，这同时使得滗水器在下层混合液尚处在沉淀过程即可开始滗水。对于一个成功的SBR系统而言，滗水器的性能显得至关重要。
常见的滗水形式主要是人工手动式和使用滗水器滗水，手动滗水方式主要是人工固定多点排水法，其人工的操作方式非常不便;滗水器滗水主要包括机械式可调堰滗水器和虹吸式滗水器等，而机械式滗水器长采用旋转式滗水器通过电机驱动控制滗水器的滗水臂的升降，以通过浮筒将上澄清液滗出，其需要通过消耗电能，不利于节能环保，且其机构复杂、滗水机构容易堵塞、滗水效果不佳。
发明内容
本发明的发明目的在于：针对上述存在的问题，提供一种污水处理用滗水装置，通过合理的设计滗水浮球机构解决了现有滗水机构滗水效果不佳、滗水机构容易堵塞的问题，其结构简单，节能环保，可实施性操作强。
本发明采用的技术方案如下：
本发明的污水处理用滗水装置，包括滗水浮球、伸缩管和出水管道;所述滗水浮球包括下浮半球和滗水半球，下浮半球和滗水半球均为半球腔型机构，并相互连接一体设置;所述滗水半球设置在下浮半球上方，且滗水半球上开设有若干滗水孔;所述滗水浮球通过伸缩管与出水管道连接，伸缩管随滗水浮球的上下浮动而缩短/伸长;所述出水管道的出水口伸出反应池外与阀门连接。
由于采用上述结构，反应池内的上澄清液通过滗水浮球上的滗水孔进入滗水浮球的球腔内并通过伸缩管进入出水管道，最后排除反应池外;滗水浮球的结构设计简单，与伸缩管道配合作用能够尽可能的多的排尽反应池中的上澄清液的同时和还能有效的避免泥浆等污染物进入滗水装置中，本发明的滗水装置采用了机械结构件的配合作用，大大的降低了驱动能耗，节能环保，其实用性强。
本发明的污水处理用滗水装置，所述下浮半球的直径大于滗水半球的直径，所述伸缩管的一端伸向滗水浮球中的下浮半球的底部，伸缩管的另一端固定连接在出水管道上。
进一步地，所述伸缩管包括固定套管和滑动内管，所述固定套管与出水管道固定连接，滑动内管设置在固定套管内并可相对固定套管滑动伸缩;所述滑动内管穿过滗水半球的伸入下浮半球的球腔内。
由于采用上述结构，下浮半球的能够在伸缩套管的甚多方向上轴向上下浮动，以不停的将上澄清液滗出反应池，下浮半球的半径大于滗水半球的半径设置，使得下浮半球能够具有足够的浮力将整个滗水半球由下至上的托起滗水浮球和滑动内管的移动，足够大的球面也使得其与泥浆接触到时能够具有足够的接触高度以防止泥浆进去滗水孔导致滗水装置的堵塞等问题，其结构简单，作用性能好。
本发明的污水处理用滗水装置，所述滗水孔连续均匀的布置在滗水半球上沿其轴心线转动180°的范围内;所述滗水半球内设置有密封面板，密封面板为与滗水半球内侧壁贴合设置的球面形板;所述密封面板与滑动内管转动连接，密封面板的面积大于或者等于滗水孔布置的面积，密封面板的转动复位控制滗水孔的启闭。
进一步地，所述滗水半球通过一套筒与滑动内管连接;所述密封面板通过一滑块与滑动内管连接;所述滑块与套筒之间通过转动轴承连接，滑块可相对套筒转动;所述滑动体内管的外侧壁上设有丝杆螺纹，滑块上设有与之配合成滑块丝杆运动的内螺旋结构;所述滑动内管与套筒之间的滑动力小于滑动内管受到的能够驱动滑块转动的压力。
进一步地，所述下浮半球的底部由柔性材质制成，其可通过挤压推动滑动内管带动滑块以及密封面板转动。
进一步地，所述滑动内管相对于下浮半球底部上升下浮半球半径的2/5，所述密封面板能够转动180°将所有滗水孔密封并自锁。
由于采用上述结构，密封面板的设置能够使得在滗水浮球接触的泥浆面试，柔性材质的下浮半球能够在收到泥浆的挤压作用产生变形，从而将滑动内管推动，当推力达到滑动内管与滑块产生由直线转换为旋转动作的力时，密封面板能够在丝杆滑块的作用下转动180°将滗水孔全部封闭，即通过纯机械机构将滗水装置实现自动关闭，放置泥浆进去滗水装置内;而当下浮半球复原时，滑动内管受到的挤压力减小，并方向带动密封面板反向转动，打开滗水孔进入工作状态或者等待状态，上述结构简单设计巧妙，在SBR系统的滗水阶段中起到了良好的使用效果，节约能耗，其滗水效果佳，可实施性操作强，具有良好的使用价值。
本发明的污水处理用滗水装置，所述下浮半球与滗水半球密封一体连接，其相对于滗水半球伸出的端面向下成一定角度倾斜设置。
进一步地，所述下浮半球相对于滗水半球伸出的端面的倾斜角度为0°-28°。
更进一步地，所述滗水浮球设有若干组并沿出水管道均匀布置成线形或者网状形;所述出水管道的出水口低于滗水浮球的最低位置设置。
由于采用上述结构，外沿边部采用斜面结构的下浮半球能够避免污染物堆积在滗水浮球上，避免污染物的长期积累影响滗水装置的使用性能，进一步的保证了滗水装置的结构稳定性和使用的有效性。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
1、本发明的滗水装置结构简单，使用效果好;
2、滗水装置采用纯机械结构实现了滗水浮球的启闭，大大的节约了能耗，环保实用;
3、滗水装置的结构稳定性好，使用成本低。
