申请日2018.04.27
公开(公告)日2018.08.03
IPC分类号C02F9/02
摘要
本发明公开了一种滤芯组件和具有其的水处理设备，滤芯组件包括：水路板、第一滤芯和第二滤芯，水路板包括板本体，板本体上间隔设置有两个敞开的安装腔，板本体上设有与安装腔对应的两个安装部，安装腔和安装部分别布置在板本体上，板本体内设有连通至少两个安装腔的水道;第一滤芯和第二滤芯分别安装于安装部，第一滤芯和第二滤芯中的至少一个为复合滤芯，复合滤芯具有互相隔离的第一过滤流道和第二过滤流道，其中，第一过滤流道内设有用于第一过滤件，第二过滤流道内设有第二过滤件，第二过滤件包括至少两级滤材。根据本发明的滤芯组件，过滤效果好，可减小占用空间，满足更多安装需求。
权利要求书

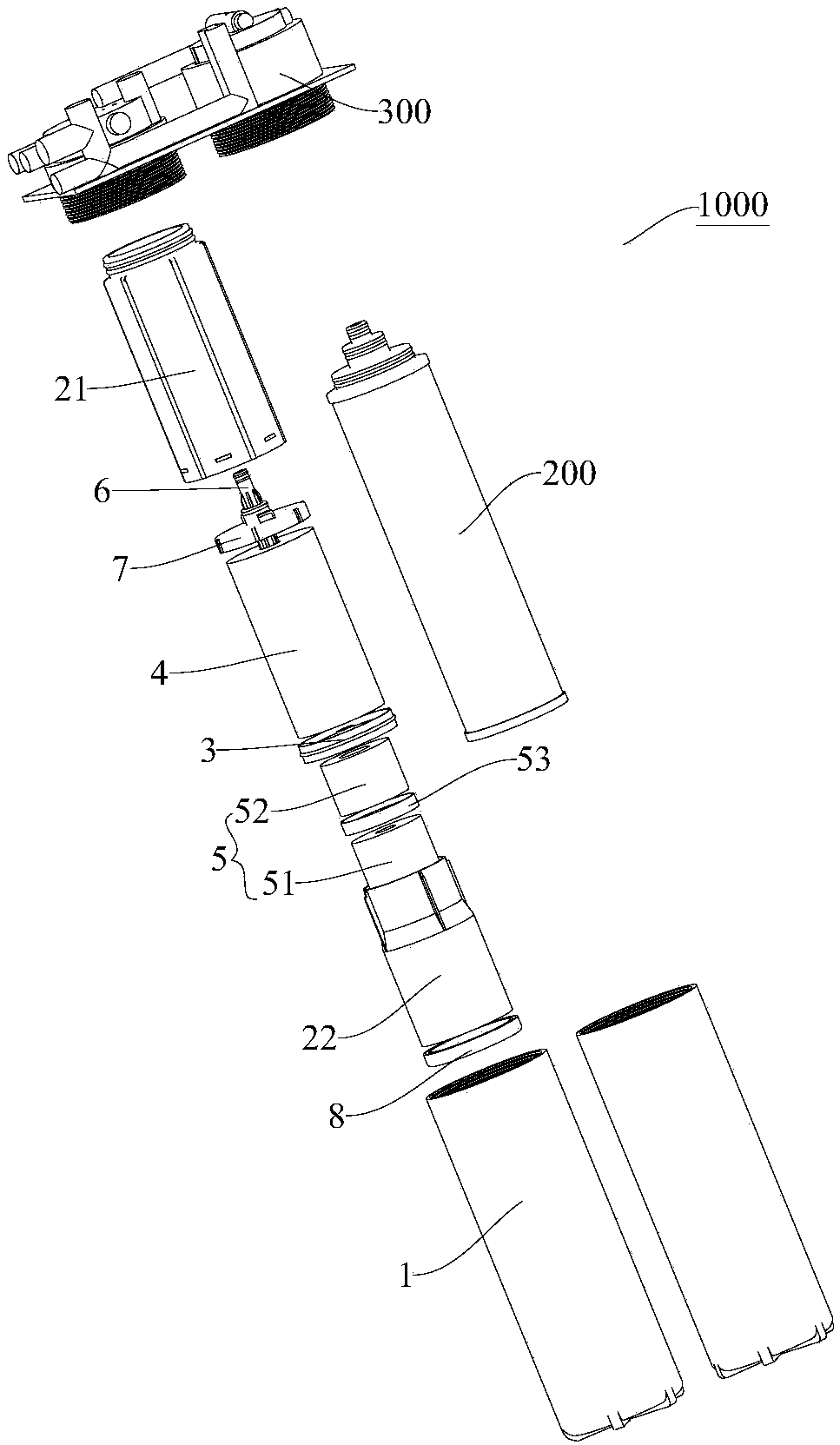

1.一种滤芯组件，其特征在于，包括：
水路板，所述水路板包括板本体，所述板本体上间隔设置有两个敞开的安装腔，所述板本体上设有与所述安装腔对应的两个安装部，所述安装腔和所述安装部分别布置在所述板本体上，所述板本体内设有连通至少两个所述安装腔的水道;
第一滤芯和第二滤芯，所述第一滤芯和所述第二滤芯分别安装于所述安装部，所述第一滤芯和所述第二滤芯中的至少一个为复合滤芯，所述复合滤芯具有互相隔离的第一过滤流道和第二过滤流道，其中，所述第一过滤流道内设有用于过滤第一过滤流道内流体的第一过滤件，所述第二过滤流道内设有用于过滤第二过滤流道内流体的第二过滤件，所述第二过滤件包括至少两级滤材。
2.根据权利要求1所述的滤芯组件，其特征在于，两个所述安装部间隔开设在所述板本体的厚度方向的同一侧。
3.根据权利要求1所述的滤芯组件，其特征在于，所述安装腔的敞开端与对应的所述安装部连通。
4.根据权利要求1所述的滤芯组件，其特征在于，所述板本体具有至少三个水道，所述至少三个水道朝向所述水路板的同一侧延伸且每一个所述水道具有适于连接管路的水口。
5.根据权利要求4所述的滤芯组件，其特征在于，每个所述水口的直径D满足：5mm≤D≤30mm。
6.根据权利要求1所述的滤芯组件，其特征在于，所述两个安装部所述板本体的长度方向间隔设置，且所述至少三个水道沿所述板本体的宽度方向排列。
7.根据权利要求1所述的滤芯组件，其特征在于，所述板本体上设有第一环形凸缘和与所述第一环形凸缘间隔设置的第二环形凸缘，所述第一环形凸缘和所述第二环形凸缘分别形成为所述两个安装部。
8.根据权利要求7所述的滤芯组件，其特征在于，所述第一环形凸缘的与所述第一滤芯螺纹连接，所述第二环形凸缘与所述第二滤芯螺纹连接。
9.根据权利要求1所述的滤芯组件，其特征在于，所述板本体上设有第一环形凹槽和与所述第一环形凹槽间隔设置的第二环形凹槽，所述第一环形凹槽和所述第二环形凹槽分别形成为所述两个安装部。
10.根据权利要求9所述的滤芯组件，其特征在于，所述第一环形凹槽的内表面设有适于与所述第一滤芯螺纹连接的第一内螺纹，所述第二环形凹槽的内表面设有适于与所述第二滤芯螺纹连接的第二内螺纹。
11.根据权利要求1所述的滤芯组件，其特征在于，至少一个安装腔内设有至少两个环形密封筋，且相邻的两个所述环形密封筋之间设有至少一个过水孔。
12.根据权利要求11所述的滤芯组件，其特征在于，至少一个所述安装腔内的所述至少两个环形密封筋同心布置。
13.一种水处理设备，其特征在于，包括权利要求1-12中任一项所述的滤芯组件。
说明书
滤芯组件和具有其的水处理设备
技术领域
本发明涉及水处理设备技术领域，更具体地，涉及一种滤芯组件和具有其的水处理设备。
背景技术
相关技术中的水处理设备，为了提高过滤效果，设置有多个滤芯，多个滤芯通过管路连接，管路布局复杂，而且结构不紧凑，占用空间大，导致体积较大，不便于拆装。
发明内容
本发明旨在至少解决现有技术中存在的技术问题之一。为此，本发明提出一种滤芯组件，所述滤芯组件结构简单紧凑，过滤效果好，且占用空间小，可满足更多安装需求。
本发明还公开了一种具有上述滤芯组件的水处理设备。
根据本发明的滤芯组件，包括：水路板、第一滤芯和第二滤芯，所述水路板包括板本体，所述板本体上间隔设置有两个敞开的安装腔，所述板本体上设有与所述安装腔对应的两个安装部，所述安装腔和所述安装部分别布置在所述板本体上，所述板本体内设有连通至少两个所述安装腔的水道;所述第一滤芯和所述第二滤芯分别安装于所述安装部，所述第一滤芯和所述第二滤芯中的至少一个为复合滤芯，所述复合滤芯具有互相隔离的第一过滤流道和第二过滤流道，其中，所述第一过滤流道内设有用于过滤第一过滤流道内流体的第一过滤件，所述第二过滤流道内设有用于过滤第二过滤流道内流体的第二过滤件，所述第二过滤件包括至少两级滤材。
根据本发明的滤芯组件，过滤效果好，可以减小占用空间，利于合理布局，而且可以减低拆装难度，节约维修维护成本。
另外，根据本发明的滤芯组件还可以具有如下附加的技术特征：
根据本发明的一些实施例，两个所述安装部间隔开设在所述板本体的厚度方向的同一侧。
根据本发明的一些实施例，所述安装腔的敞开端与对应的所述安装部连通。
根据本发明的一些实施例，所述板本体具有至少三个水道，所述至少三个水道朝向所述水路板的同一侧延伸且每一个所述水道具有适于连接管路的水口。
可选地，每个所述水口的直径D满足：5mm≤D≤30mm。
根据本发明的一些实施例，所述两个安装部所述板本体的长度方向间隔设置，且所述至少三个水道沿所述板本体的宽度方向排列。
根据本发明的一些实施例，所述板本体上设有第一环形凸缘和与所述第一环形凸缘间隔设置的第二环形凸缘，所述第一环形凸缘和所述第二环形凸缘分别形成为所述两个安装部。
可选地，所述第一环形凸缘的与所述第一滤芯螺纹连接，所述第二环形凸缘与所述第二滤芯螺纹连接。
根据本发明的一些实施例，所述板本体上设有第一环形凹槽和与所述第一环形凹槽间隔设置的第二环形凹槽，所述第一环形凹槽和所述第二环形凹槽分别形成为所述两个安装部。
可选地，所述第一环形凹槽的内表面设有适于与所述第一滤芯螺纹连接的第一内螺纹，所述第二环形凹槽的内表面设有适于与所述第二滤芯螺纹连接的第二内螺纹。
根据本发明的一些实施例，至少一个安装腔内设有至少两个环形密封筋，且相邻的两个所述环形密封筋之间设有至少一个过水孔。
可选地，至少一个所述安装腔内的所述至少两个环形密封筋同心布置。
根据本发明的水处理设备，包括上述的滤芯组件
根据本发明的水处理设备，通过设置上述滤芯组件，可以提升过滤效果，减小体积，满足更多安装需求。
本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。
