申请日2018.04.27
公开(公告)日2018.08.07
IPC分类号C02F11/12
摘要
一种环保型的污泥处理用脱水设备，包括框体装置、设置于所述框体装置上的电缸装置、收容于所述框体装置内部的过滤装置、设置于所述过滤装置上方的加热装置、设置于所述加热装置上的集中装置。本发明能对污泥进行充分的脱水，使得脱水的效果好，而且在烘干前首先对污泥进行过滤，使得烘干的时间短，节约能源。
权利要求书
1.一种环保型的污泥处理用脱水设备，包括框体装置、设置于所述框体装置上的电缸装置、收容于所述框体装置内部的过滤装置、设置于所述过滤装置上方的加热装置、设置于所述加热装置上的集中装置，其特征在于：所述框体装置包括框体、收容于所述框体内的第一隔板、若干支撑块、设置于所述支撑块上方的盖板、设置于所述盖板上方的握持架、位于所述第一隔板上方的第一支撑杆、设置于所述第一支撑杆上的滑轮，所述电缸装置包括电缸、设置于所述电缸上的光滑块、推杆、设置于所述推杆右侧的移动杆、设置于所述光滑块右侧的第一弹簧，所述过滤装置包括移动框、设置于所述移动框内的第一过滤网、设置于所述移动框左侧的若干第二弹簧、设置于所述移动框右侧的第一拉绳，所述加热装置包括第一定位框、设置于所述第一定位框右侧的连接块、若干第三弹簧、设置于所述连接块上的第二支撑杆、收容于所述第一定位框内的若干导热框、收容于所述导热框内的加热棒，所述集中装置包括第二定位框、设置于所述第二定位框下方的集中框、设置于所述集中框上的第二过滤网、设置于所述第二过滤网下方的出料框、第五弹簧、设置于所述出料框左侧的限定杆、设置于所述限定杆上方的第四弹簧、设置于所述出料框内的第二隔板、设置于所述第二隔板下方的第三过滤网、设置于所述出料框右侧的拉环、设置于所述拉环上的第二拉绳。
2.如权利要求1所述的环保型的污泥处理用脱水设备，其特征在于：所述框体为空心的长方体，所述框体的右表面上设置有第一通孔，所述支撑块与所述框体内表面固定连接，所述盖板收容于所述框体内且与所述框体的内表面滑动接触，所述盖板的下表面顶靠在所述支撑块上，所述握持架的两端与所述盖板的上表面固定连接，所述第一隔板收容于所述框体内且与所述框体的内表面固定连接，所述第一隔板上设置有第二通孔，所述第一支撑杆的右端与所述框体内腔的右表面固定连接，所述第一支撑杆的左端设置有第一凹槽，所述第一支撑杆位于所述第一通孔的上方，所述滑轮为圆柱体，所述滑轮收容于所述第一凹槽内且与所述第一支撑杆枢轴连接。
3.如权利要求2所述的环保型的污泥处理用脱水设备，其特征在于：所述电缸与所述框体的右表面固定连接，所述光滑块的左表面与所述电缸固定连接，所述推杆的左端与所述电缸连接，所述推杆贯穿所述光滑块的左右表面且与所述光滑块滑动接触，所述推杆的右端与所述移动杆固定连接，所述第一弹簧的左端与所述光滑块的右表面固定连接，所述第一弹簧的右端与所述移动杆固定连接。
4.如权利要求3所述的环保型的污泥处理用脱水设备，其特征在于：所述移动框为空心的长方体，所述移动框的下表面顶靠在所述第一隔板的上表面上且与所述第一隔板的上表面滑动接触，所述移动框的下表面上设置有第三通孔，所述第一过滤网收容于所述第三通孔内且与所述移动框固定连接，所述第二弹簧设置有两个，所述第二弹簧的左端与所述框体的内表面固定连接，所述第二弹簧的右端与所述移动框的左表面固定连接，所述第一拉绳的左端与所述第二弹簧的右表面固定连接。
5.如权利要求4所述的环保型的污泥处理用脱水设备，其特征在于：所述第一定位框为空心的长方体，所述第一定位框收容于所述框体内，所述连接块的左表面与所述第一定位框的右表面固定连接，所述第二支撑杆的右端与所述框体内表面固定连接，所述第二支撑杆的左端设置有第二凹槽，所述连接块收容于所述第二凹槽内且与所述第二支撑杆枢轴连接。
6.如权利要求5所述的环保型的污泥处理用脱水设备，其特征在于：所述第三弹簧为水平放置，所述第三弹簧的左端与所述第一定位框的右表面固定连接，所述第三弹簧的右端与所述框体内表面固定连接，所述导热框为空心的长方体，所述导热框设置有两个且分别位于所述第一定位框内腔的左右表面上，所述导热框与所述第一定位框的内表面固定连接。
7.如权利要求6所述的环保型的污泥处理用脱水设备，其特征在于：所述第二定位框为空心的长方体，所述第二定位框收容于所述第一定位框内且与所述第一定位框的内表面滑动接触，所述集中框为空心的半圆柱体，所述集中框的上端与所述第二定位框的下端固定连接，所述集中框收容于所述第一定位框内，所述集中框上设置有第四通孔，所述第二过滤网收容于所述第四通孔内且与所述集中框固定连接，所述出料框为空心状，所述出料框的上端对准所述第四通孔且与所述集中框的下表面固定连接，所述出料框的上端收容于所述第一定位框内，所述出料框贯穿所述第一定位框的内外表面且与其滑动接触。
8.如权利要求7所述的环保型的污泥处理用脱水设备，其特征在于：所述限定杆的右端与所述出料框的左表面固定连接，所述第四弹簧的下端与所述限定杆固定连接，所述第四弹簧的上端与所述第一定位框固定连接，所述第五弹簧的上端与所述集中框的下表面固定连接，所述第五弹簧的下端与所述第一定位框的内表面固定连接，所述第二隔板收容于所述第一定位框内且与所述第一定位框的内表面固定连接，所述第二隔板上设置有第五通孔，所述第三过滤网的上表面与所述第二隔板的下表面固定连接，所述第三过滤网位于所述第五通孔的下方，所述拉环与所述出料框的右表面固定连接，所述第二拉绳的一端与所述拉环固定连接，所述第二拉绳顶靠在所述滑轮上，且所述第二拉绳穿过所述第一通孔，所述第二拉绳的另一端与所述移动杆固定连接，所述第一拉绳的另一端与所述第二拉绳固定连接。
说明书
一种环保型的污泥处理用脱水设备
技术领域
本发明涉及环保技术领域，尤其是涉及一种环保型的污泥处理用脱水设备。
背景技术
随着我国工业化水平的不断发展以及农村城镇化规模不断扩大，污泥的数量也以惊人的速度增长。污泥的安全处理处置已成为我国当前亟需解决的环境问题之一。然而市面上污泥除利用脱水设备不能对污泥进行充分的脱水，使得脱水的效果不好，而且不能在烘干前对污泥进行过滤，使得烘干的时间较长，还浪费大量的能源。
因此，有必要提供一种新的技术方案以克服上述缺陷。
发明内容
本发明的目的在于提供一种可有效解决上述技术问题的环保型的污泥处理用脱水设备。
为达到本发明之目的，采用如下技术方案：

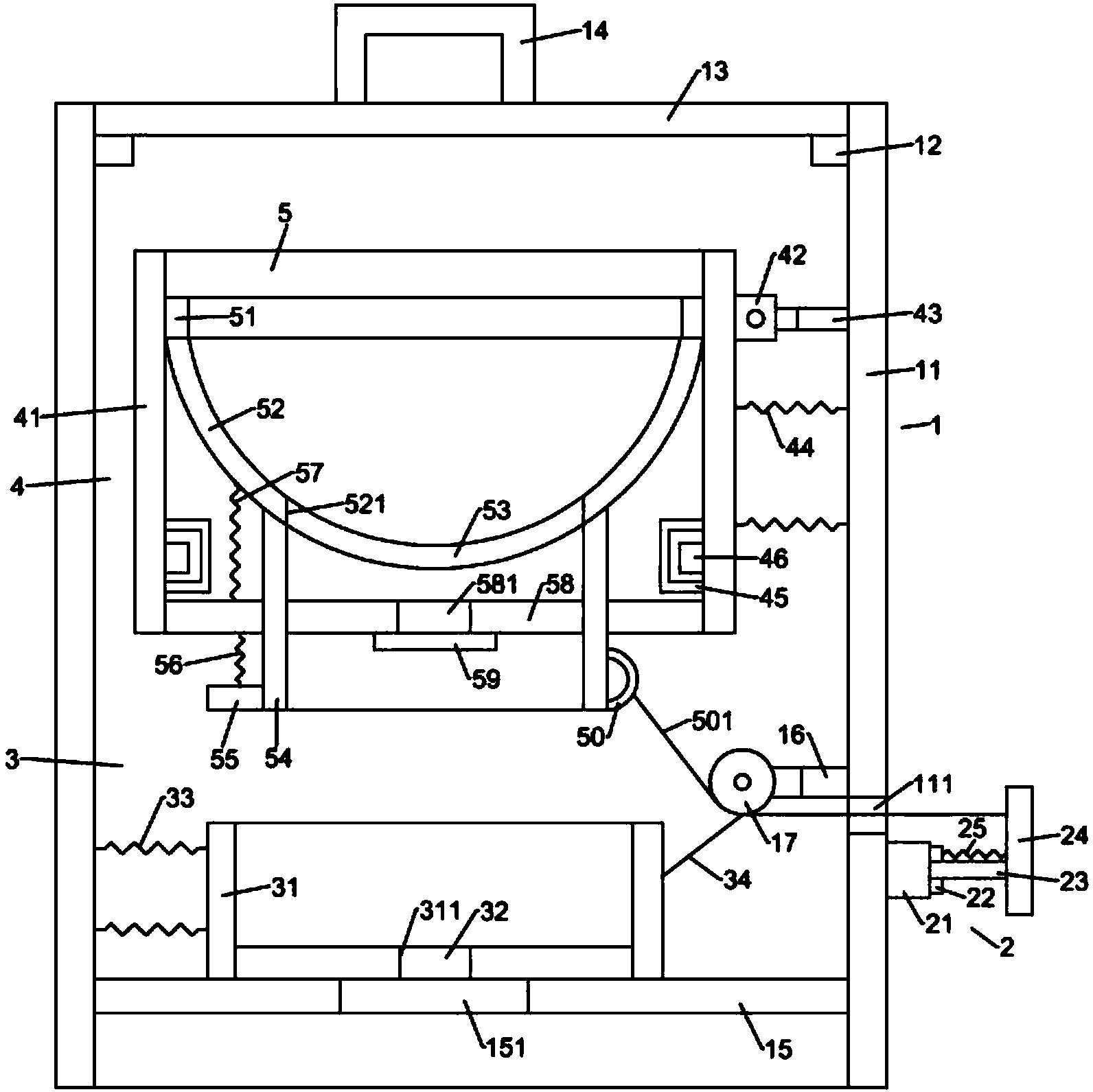

一种环保型的污泥处理用脱水设备，包括框体装置、设置于所述框体装置上的电缸装置、收容于所述框体装置内部的过滤装置、设置于所述过滤装置上方的加热装置、设置于所述加热装置上的集中装置，所述框体装置包括框体、收容于所述框体内的第一隔板、若干支撑块、设置于所述支撑块上方的盖板、设置于所述盖板上方的握持架、位于所述第一隔板上方的第一支撑杆、设置于所述第一支撑杆上的滑轮，所述电缸装置包括电缸、设置于所述电缸上的光滑块、推杆、设置于所述推杆右侧的移动杆、设置于所述光滑块右侧的第一弹簧，所述过滤装置包括移动框、设置于所述移动框内的第一过滤网、设置于所述移动框左侧的若干第二弹簧、设置于所述移动框右侧的第一拉绳，所述加热装置包括第一定位框、设置于所述第一定位框右侧的连接块、若干第三弹簧、设置于所述连接块上的第二支撑杆、收容于所述第一定位框内的若干导热框、收容于所述导热框内的加热棒，所述集中装置包括第二定位框、设置于所述第二定位框下方的集中框、设置于所述集中框上的第二过滤网、设置于所述第二过滤网下方的出料框、第五弹簧、设置于所述出料框左侧的限定杆、设置于所述限定杆上方的第四弹簧、设置于所述出料框内的第二隔板、设置于所述第二隔板下方的第三过滤网、设置于所述出料框右侧的拉环、设置于所述拉环上的第二拉绳。
所述框体为空心的长方体，所述框体的右表面上设置有第一通孔，所述支撑块与所述框体内表面固定连接，所述盖板收容于所述框体内且与所述框体的内表面滑动接触，所述盖板的下表面顶靠在所述支撑块上，所述握持架的两端与所述盖板的上表面固定连接，所述第一隔板收容于所述框体内且与所述框体的内表面固定连接，所述第一隔板上设置有第二通孔，所述第一支撑杆的右端与所述框体内腔的右表面固定连接，所述第一支撑杆的左端设置有第一凹槽，所述第一支撑杆位于所述第一通孔的上方，所述滑轮为圆柱体，所述滑轮收容于所述第一凹槽内且与所述第一支撑杆枢轴连接。
所述电缸与所述框体的右表面固定连接，所述光滑块的左表面与所述电缸固定连接，所述推杆的左端与所述电缸连接，所述推杆贯穿所述光滑块的左右表面且与所述光滑块滑动接触，所述推杆的右端与所述移动杆固定连接，所述第一弹簧的左端与所述光滑块的右表面固定连接，所述第一弹簧的右端与所述移动杆固定连接。
所述移动框为空心的长方体，所述移动框的下表面顶靠在所述第一隔板的上表面上且与所述第一隔板的上表面滑动接触，所述移动框的下表面上设置有第三通孔，所述第一过滤网收容于所述第三通孔内且与所述移动框固定连接，所述第二弹簧设置有两个，所述第二弹簧的左端与所述框体的内表面固定连接，所述第二弹簧的右端与所述移动框的左表面固定连接，所述第一拉绳的左端与所述第二弹簧的右表面固定连接。
所述第一定位框为空心的长方体，所述第一定位框收容于所述框体内，所述连接块的左表面与所述第一定位框的右表面固定连接，所述第二支撑杆的右端与所述框体内表面固定连接，所述第二支撑杆的左端设置有第二凹槽，所述连接块收容于所述第二凹槽内且与所述第二支撑杆枢轴连接。
所述第三弹簧为水平放置，所述第三弹簧的左端与所述第一定位框的右表面固定连接，所述第三弹簧的右端与所述框体内表面固定连接，所述导热框为空心的长方体，所述导热框设置有两个且分别位于所述第一定位框内腔的左右表面上，所述导热框与所述第一定位框的内表面固定连接。
所述第二定位框为空心的长方体，所述第二定位框收容于所述第一定位框内且与所述第一定位框的内表面滑动接触，所述集中框为空心的半圆柱体，所述集中框的上端与所述第二定位框的下端固定连接，所述集中框收容于所述第一定位框内，所述集中框上设置有第四通孔，所述第二过滤网收容于所述第四通孔内且与所述集中框固定连接，所述出料框为空心状，所述出料框的上端对准所述第四通孔且与所述集中框的下表面固定连接，所述出料框的上端收容于所述第一定位框内，所述出料框贯穿所述第一定位框的内外表面且与其滑动接触。
所述限定杆的右端与所述出料框的左表面固定连接，所述第四弹簧的下端与所述限定杆固定连接，所述第四弹簧的上端与所述第一定位框固定连接，所述第五弹簧的上端与所述集中框的下表面固定连接，所述第五弹簧的下端与所述第一定位框的内表面固定连接，所述第二隔板收容于所述第一定位框内且与所述第一定位框的内表面固定连接，所述第二隔板上设置有第五通孔，所述第三过滤网的上表面与所述第二隔板的下表面固定连接，所述第三过滤网位于所述第五通孔的下方，所述拉环与所述出料框的右表面固定连接，所述第二拉绳的一端与所述拉环固定连接，所述第二拉绳顶靠在所述滑轮上，且所述第二拉绳穿过所述第一通孔，所述第二拉绳的另一端与所述移动杆固定连接，所述第一拉绳的另一端与所述第二拉绳固定连接
与现有技术相比，本发明具有如下有益效果：本发明环保型的污泥处理用脱水设备能对污泥进行充分的脱水，使得脱水的效果好，而且在烘干前首先对污泥进行过滤，使得烘干的时间短，节约能源。
