申请日2018.02.05
公开(公告)日2018.06.29
IPC分类号B08B9/043
摘要
本发明公开了一种污水管道清污机构，包括外方管、内方管、进给螺母、丝杠、浮动支撑机构、端盖、手轮、导向套、密封座、过渡盘、内磁铁、挂渣机构，由于外磁铁与内磁铁相对面的极性相反，因此，4件均匀布置的挂渣机构向外侧张开，转动手轮带动丝杠旋转，当丝杠转动时，与进给螺母固连的内方管沿外方管滑出，直到内方管全部滑出，浮动支撑机构用于丝杠的支撑，随后，将该装置伸入需要清污的管道内，由于挂渣机构处于张开状态，因此，耙钉与管道内壁接触，通过摇动手轮将于内方管固连的挂渣机构拉回，耙钉将管道内侧的污物去除。该装置结构简单，能自动将管道内侧的污物去除，降低操作人员劳动强度，提高清污的舒适性及效率。
权利要求书
1.一种污水管道清污机构，其特征在于包括外方管、内方管、进给螺母、丝杠、浮动支撑机构、端盖、手轮、导向套、密封座、过渡盘、内磁铁、挂渣机构，所述的内方管位于外方管内侧，所述的内方管可以沿外方管左右滑动，所述的进给螺母位于内方管内侧左端，所述的进给螺母与内方管焊接相连，所述的丝杠贯穿进给螺母，所述的丝杠与进给螺母螺纹相连，所述的浮动支撑机构位于内方管内侧右端且被丝杠贯穿，所述的浮动支撑机构与丝杠转动相连，所述的端盖位于外方管左侧且被丝杠贯穿，所述的端盖与外方管通过螺栓相连且于丝杠转动相连，所述的手轮位于丝杠左侧，所述的手轮与丝杠螺纹相连，所述的导向套位于外方管右侧且被内方管贯穿，所述的导向套与外方管通过螺栓相连，所述的密封座位于导向套内侧，所述的密封座与导向套紧配相连，所述的过渡盘位于内方管右侧，所述的过渡盘与内方管焊接相连，所述的内磁铁位于内方管外部右侧，所述的内磁铁与内方管通过螺栓相连，所述的挂渣机构数量为4件，沿所述过渡盘均匀布置。
2.如权利要求1所述的污水管道清污机构，其特征在于所述的密封座还设有密封圈，所述的密封圈位于密封座内侧，所述的密封圈与密封座紧配相连。
3.如权利要求1所述的污水管道清污机构，其特征在于所述的浮动支撑机构还包括转座、橡胶套、保持套、钢球、挡板，所述的转座被丝杠贯穿，所述的转座与丝杠转动相连，所述的橡胶套位于转座外侧，所述的橡胶套与转座紧配相连，所述的保持套套装在橡胶套外侧，所述的钢球位于橡胶套外侧且不贯穿保持套，所述的挡板数量为2件，沿所述转座对称布置。
4.如权利要求1所述的污水管道清污机构，其特征在于所述的挂渣机构还包括支座、摆动板、外磁铁、耙钉，所述的支座位于过渡盘外侧，所述的支座与过渡盘通过螺栓相连，所述的摆动板位于支座外侧，所述的摆动板与支座铰链相连，所述的外磁铁位于摆动板下端，所述的外磁铁与摆动板通过螺栓相连，所述的耙钉位于摆动板一侧，所述的摆动板与耙钉螺纹相连。
5.如权利要求1所述的污水管道清污机构，其特征在于所述内磁铁的轴线和外磁铁的轴线重合。
6.如权利要求1所述的污水管道清污机构，其特征在于所述的耙钉还设有夹持槽，所述的夹持槽不贯穿耙钉主体。

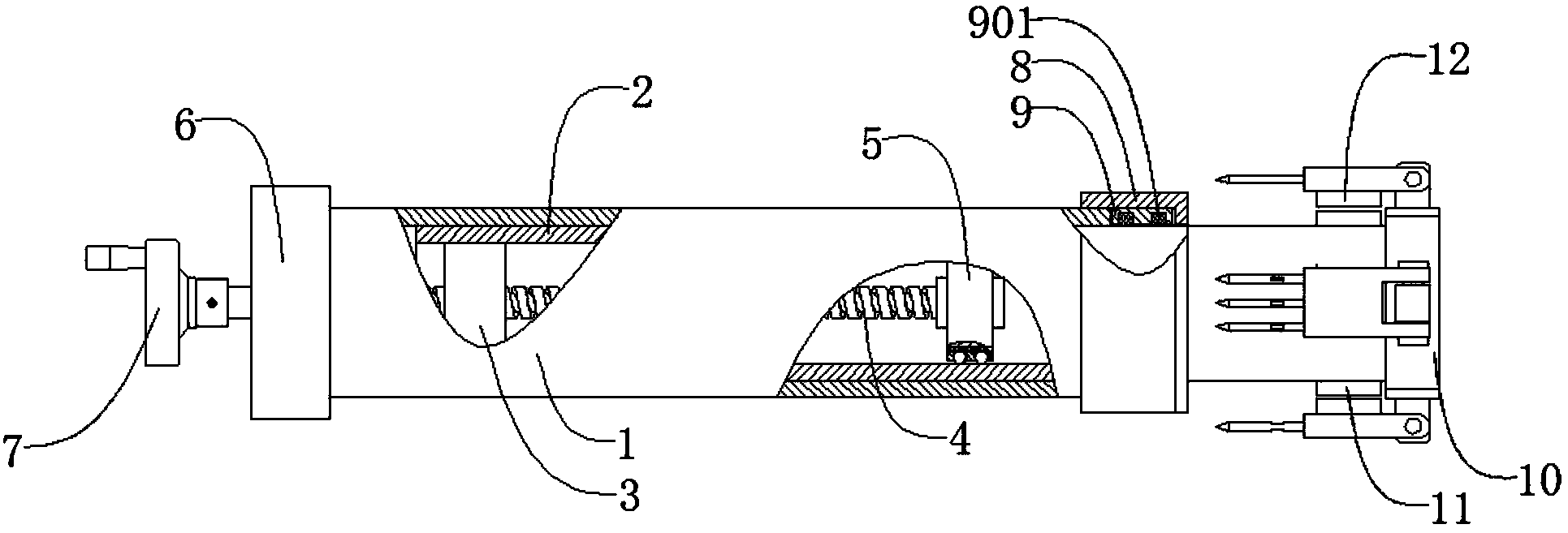

说明书
一种污水管道清污机构
技术领域
本发明涉及一种机械装置，尤其涉及一种污水管道清污机构。
背景技术
为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程称之为污水处理。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理时需要进过一系列处理设备，而管道则用来连接各个污水处理设备，由于管道在长时间使用后内壁往往会附着大量的污物，因此需要管道进行清污，目前管道清污依然采用人工作业，不仅劳动强度大，而且工作环境差，作业效率低。鉴于以上缺陷，实有必要设计一种污水管道清污机构。
发明内容
本发明所要解决的技术问题在于：提供一种污水管道清污机构，来解决人工清理管道污物不仅劳动强度大，而且效率低的问题。
为解决上述技术问题，本发明的技术方案是：一种污水管道清污机构，包括外方管、内方管、进给螺母、丝杠、浮动支撑机构、端盖、手轮、导向套、密封座、过渡盘、内磁铁、挂渣机构，所述的内方管位于外方管内侧，所述的内方管可以沿外方管左右滑动，所述的进给螺母位于内方管内侧左端，所述的进给螺母与内方管焊接相连，所述的丝杠贯穿进给螺母，所述的丝杠与进给螺母螺纹相连，所述的浮动支撑机构位于内方管内侧右端且被丝杠贯穿，所述的浮动支撑机构与丝杠转动相连，所述的端盖位于外方管左侧且被丝杠贯穿，所述的端盖与外方管通过螺栓相连且于丝杠转动相连，所述的手轮位于丝杠左侧，所述的手轮与丝杠螺纹相连，所述的导向套位于外方管右侧且被内方管贯穿，所述的导向套与外方管通过螺栓相连，所述的密封座位于导向套内侧，所述的密封座与导向套紧配相连，所述的过渡盘位于内方管右侧，所述的过渡盘与内方管焊接相连，所述的内磁铁位于内方管外部右侧，所述的内磁铁与内方管通过螺栓相连，所述的挂渣机构数量为4件，沿所述过渡盘均匀布置。
本发明进一步的改进如下：
进一步的，所述的密封座还设有密封圈，所述的密封圈位于密封座内侧，所述的密封圈与密封座紧配相连。
进一步的，所述的浮动支撑机构还包括转座、橡胶套、保持套、钢球、挡板，所述的转座被丝杠贯穿，所述的转座与丝杠转动相连，所述的橡胶套位于转座外侧，所述的橡胶套与转座紧配相连，所述的保持套套装在橡胶套外侧，所述的钢球位于橡胶套外侧且不贯穿保持套，所述的挡板数量为2件，沿所述转座对称布置，当内方管沿外方管滑动时，钢球沿内方管转动，从而对丝杠进行支撑，橡胶套与钢球接触，用于补偿钢球与转座之间的间隙，使得钢球转动平稳。
进一步的，所述的挂渣机构还包括支座、摆动板、外磁铁、耙钉，所述的支座位于过渡盘外侧，所述的支座与过渡盘通过螺栓相连，所述的摆动板位于支座外侧，所述的摆动板与支座铰链相连，所述的外磁铁位于摆动板下端，所述的外磁铁与摆动板通过螺栓相连，所述的耙钉位于摆动板一侧，所述的摆动板与耙钉螺纹相连。
进一步的，所述内磁铁的轴线和外磁铁的轴线重合，外磁铁与内磁铁相对面的极性相反，从而推动摆动板转动，使得耙钉向外侧张开。
进一步的，所述的耙钉还设有夹持槽，所述的夹持槽不贯穿耙钉主体，通过钳子夹持设置在耙钉上的夹持槽可将耙钉拆卸和安装。
与现有技术相比，该污水管道清污机构，工作时，由于外磁铁与内磁铁相对面的极性相反，因此，4件均匀布置的挂渣机构向外侧张开，转动手轮带动丝杠旋转，由于丝杠与端盖固连，因此，当丝杠转动时，与进给螺母固连的内方管沿外方管滑出，直到内方管全部滑出，浮动支撑机构用于丝杠的支撑，随后，将该装置伸入需要清污的管道内，由于挂渣机构处于张开状态，因此，耙钉与管道内壁接触，通过摇动手轮将于内方管固连的挂渣机构拉回，耙钉将管道内侧的污物去除。该装置结构简单，能自动将管道内侧的污物去除，降低操作人员劳动强度，提高清污的舒适性及效率。
