申请日2018.02.05
公开(公告)日2018.07.06
IPC分类号E04H1/12; E03B1/04; E03C1/12; E03C1/324; E03D11/02; E03D1/00
摘要
本发明公开了一种废水循环使用的智能卫浴，包括洗漱区、洗浴区和如厕区，洗漱区和如厕区分别位于卫浴主体的两侧，洗浴区位于洗漱区和如厕区之间，洗漱区和洗浴区位于一个连通的空间，如厕区位于一个独立的空间。本发明从整体布局上，将原本零散的卫浴设施整合成为一个整体，淋浴、沐浴灵活切换，充分节约了卫浴空间，并且将不同设施有效交互，洗浴、洗漱所产生的水供马桶冲水使用，节约水资源，同时增加了卫浴不同部件的功能性，功能大大提高，有效帮助不同人群使用卫浴设施，适用范围更加广泛。
权利要求书

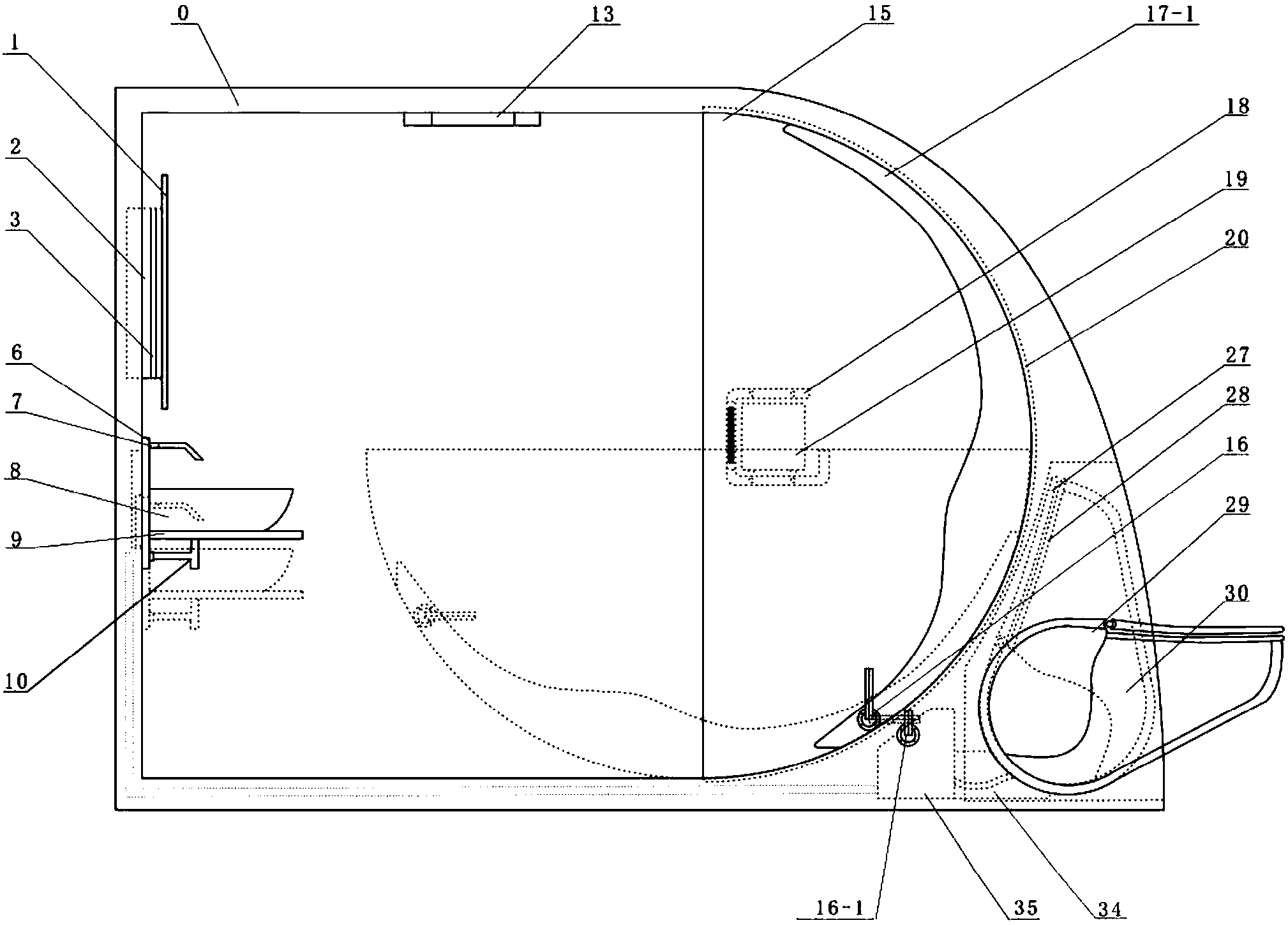

1.一种废水循环使用的智能卫浴，其特征在于，包括洗漱区、洗浴区和如厕区;
洗漱区和如厕区分别位于卫浴主体(0)的两侧，洗浴区位于洗漱区和如厕区之间;
洗漱区包括滑动镜(1)、储物柜(2)、智能水龙头(7)、台盆(8)和台面(9)，储物柜(2)嵌在卫浴主体(0)的侧壁中，滑动镜(1)位于储物柜(2)的外侧面且与储物柜(2)滑动连接，台盆(8)设置在台面(9)上表面，台面(9)的一端与升降面板(6)连接，智能水龙头(7)位于台盆(8)上方并与升降面板(6)连接，滑动镜(1)下方的卫浴主体(0)侧壁上设有滑块，升降面板(6)背面设有与滑块相适配的嵌入滑轨，升降面板(6)通过嵌入滑轨、滑块与卫浴主体(0)滑动连接;
洗浴区包括外壁门(15)、人机曲底(17-1)、内壁门(17-2)、两用花洒(21)和地漏(25)，内壁门(17-2)、外壁门(15)分别设置在人机曲底(17-1)宽度方向的内外两侧，两用花洒(21)设置在人机曲底(17-1)的顶部，人机曲底(17-1)中部开设有下水孔(22)，卫浴主体(0)侧壁上设置旋转滑轨(24)，人机曲底(17-1)背部设置旋转滑块(23)，人机曲底(17-1)通过旋转滑块(23)、旋转滑轨(24)与卫浴主体(0)滑动连接，地漏(25)开设在卫浴主体(0)底面;
如厕区包括马桶主体(30)、马桶水箱(31)和马桶支撑台(34)，马桶水箱(31)设置在马桶主体(30)后上方，马桶主体(30)后壁设有马桶旋转滑块(32)，马桶支撑台(34)上设有马桶旋转滑轨(33)，马桶主体(30)通过马桶旋转滑块(32)、马桶旋转滑轨(33)与马桶支撑台(34)滑动连接，马桶主体(30)和马桶支撑台(34)设置在卫浴主体(0)内部位于人机曲底(17-1)斜下方。
2.根据权利要求1所述的一种废水循环使用的智能卫浴，其特征在于，所述的储物柜(2)上下边缘设有上侧边滑块(4-1)、下侧边滑块(4-2)，滑动镜(1)背面设有内嵌上滑轨(5-1)、内嵌下滑轨(5-2)，滑动镜(1)通过滑轨、滑块配合与储物柜(2)滑动连接。
3.根据权利要求2所述的一种废水循环使用的智能卫浴，其特征在于，所述的储物柜(2)中内嵌有镜后氛围灯(3)。
4.根据权利要求1所述的一种废水循环使用的智能卫浴，其特征在于，所述的卫浴主体(0)顶部设有吸顶灯(13)。
5.根据权利要求1所述的一种废水循环使用的智能卫浴，其特征在于，还包括废水存储箱(35)，废水存储箱(35)设置在卫浴主体(0)内部，位于马桶主体(30)与人机曲底(17-1)之间，台盆下水管(10)、地漏(25)通过管路与废水存储箱(35)连通，废水存储箱(35)通过连接水管(36)与马桶水箱(31)连通。
说明书
一种废水循环使用的智能卫浴
技术领域
本发明涉及一种卫浴，具体涉及一种废水循环使用的智能卫浴。
背景技术
随着科技的进步以及智能家居产业的发展，人们对生活品质的追求越来越高，因此，越来越多的人性化设计的产品应运而生，居家生活中，卫浴空间作为使用频率非常高的空间，存在着功能区布局分散，位置间隔较大，附加功能少，没有考虑不同人群不同适宜大小的问题等，如何优化卫浴空间布局，提升卫浴功能性，改善整体卫浴体验成为了亟待解决的问题。
发明内容
针对上述现有技术存在的问题，本发明提供一种废水循环使用的智能卫浴，整体布局更加合理，空间利用率高，功能集成度高。
为了实现上述目的，本发明采用的技术方案是：一种废水循环使用的智能卫浴，包括洗漱区、洗浴区和如厕区;洗漱区和如厕区分别位于卫浴主体的两侧，洗浴区位于洗漱区和如厕区之间;
洗漱区包括滑动镜、储物柜、智能水龙头、台盆和台面，储物柜嵌在卫浴主体的侧壁中，滑动镜位于储物柜的外侧面且与储物柜滑动连接，台盆设置在台面上表面，台面的一端与升降面板连接，智能水龙头位于台盆上方并与升降面板连接，滑动镜下方的卫浴主体侧壁上设有滑块，升降面板背面设有与滑块相适配的嵌入滑轨，升降面板通过嵌入滑轨、滑块与卫浴主体滑动连接;
洗浴区包括外壁门、人机曲底、内壁门、两用花洒和地漏，内壁门、外壁门分别设置在人机曲底宽度方向的内外两侧，两用花洒设置在人机曲底的顶部，人机曲底中部开设有下水孔，卫浴主体侧壁上设置旋转滑轨，人机曲底背部设置旋转滑块，人机曲底通过旋转滑块、旋转滑轨与卫浴主体滑动连接，地漏开设在卫浴主体底面;
如厕区包括马桶主体、马桶水箱和马桶支撑台，马桶水箱设置在马桶主体后上方，马桶主体后壁设有马桶旋转滑块，马桶支撑台上设有马桶旋转滑轨，马桶主体通过马桶旋转滑块、马桶旋转滑轨与马桶支撑台滑动连接，马桶主体和马桶支撑台设置在卫浴主体内部位于人机曲底斜下方。
与现有技术相比本发明从整体布局上，将原本零散的卫浴设施整合成为一个整体，淋浴、沐浴灵活切换，充分节约了卫浴空间，并且将不同设施有效交互，洗浴、洗漱所产生的水供马桶冲水使用，节约水资源，同时增加了卫浴不同部件的功能性，功能大大提高，有效帮助不同人群使用卫浴设施，适用范围更加广泛。
