申请日2018.02.05
公开(公告)日2018.06.29
IPC分类号C02F1/40; C02F1/28
摘要
本发明公开了一种污水除油机构，包括壳体、吸油机构、气缸、导杆、连接座、过渡漏斗、排油管、压油机构，将该装置设置在污水池上方，安装时使得吸油海绵套伸入液面以下，调速电机带动与内滚筒固连的吸油海绵套转动，从而将流经吸油海绵套上的油污和水吸附，同时，气缸推动过渡漏斗沿导杆右移，压油机构与吸油海绵套接触，不锈钢滚筒一边旋转一边挤压吸油海绵套使其发生变形，吸油海绵套内吸附的油水落在引流口内，随后经漏斗本体流入排油管排出，回流口用于将飞溅的油水收集汇集后流入漏斗本体内。该装置结构简单，能将污水中油吸取去除以便于集中处理，有效降低污水处理成本，提高污水处理效率。
权利要求书

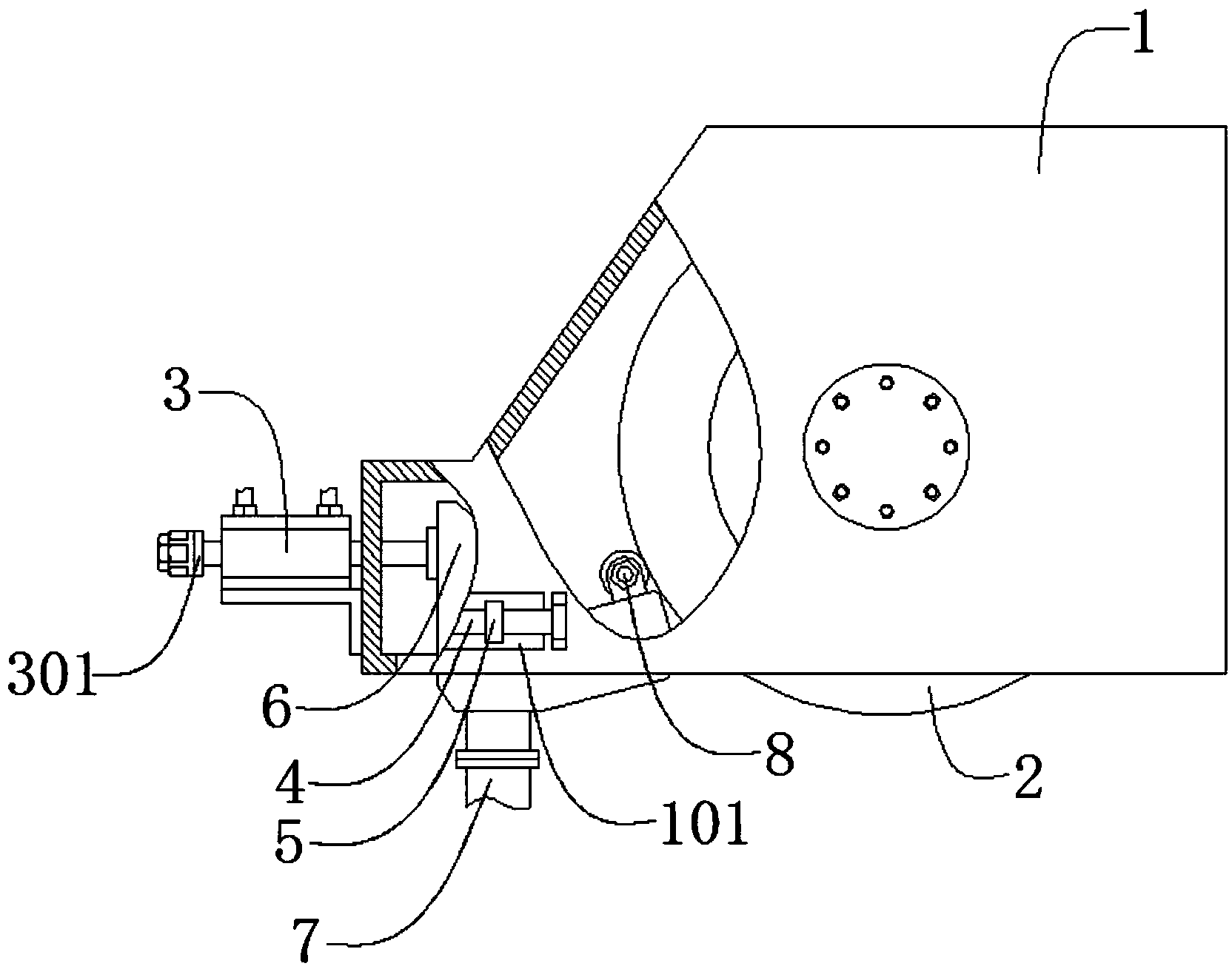

1.一种污水除油机构，其特征在于包括壳体、吸油机构、气缸、导杆、连接座、过渡漏斗、排油管、压油机构，所述的吸油机构位于壳体右侧，所述的吸油机构与壳体通过螺栓相连，所述的气缸位于壳体左侧，所述的气缸与壳体通过螺栓相连，所述的导杆位于壳体外侧，所述的导杆与壳体通过螺栓相连，所述的连接座贯穿壳体且被导杆贯穿，所述的连接座与壳体通过螺栓相连，所述的连接座可以沿导杆左右滑动，所述的过渡漏斗位于气缸右侧且位于壳体内侧，所述的过渡漏斗分别与气缸和连接座通过螺栓相连，所述的排油管位于过渡漏斗下端，所述的排油管与过渡漏斗通过螺栓相连，所述的压油机构位于过渡漏斗内侧右端，所述的压油机构与过渡漏斗通过螺栓相连。
2.如权利要求1所述的污水除油机构，其特征在于所述的壳体还设有滑动槽，所述的滑动槽贯穿壳体。
3.如权利要求1所述的污水除油机构，其特征在于所述的吸油机构还包括调速电机、内滚筒、吸油海绵套，所述的调速电机位于壳体外侧，所述的调速电机与壳体通过螺栓相连，所述的内滚筒位于调速电机一侧且位于壳体内侧，所述的内滚筒与调速电机键相连且与壳体转动相连，所述的吸油海绵套套装在内滚筒外侧。
4.如权利要求1所述的污水除油机构，其特征在于所述的过渡漏斗还包括漏斗本体、引流口、回流口，所述的漏斗本体位于气缸右侧，所述的漏斗本体分别与气缸和连接座通过螺栓相连，所述的引流口位于漏斗本体右侧，所述的引流口与漏斗本体焊接相连，所述的回流口位于漏斗本体左侧上端，所述的回流口与漏斗本体焊接相连。
5.如权利要求1所述的污水除油机构，其特征在于所述的压油机构还包括支座、不锈钢滚筒，所述的支座位于引流口内侧，所述的支座与引流口通过螺栓相连，所述的不锈钢滚筒贯穿支座，所述的不锈钢滚筒与支座转动相连。
6.如权利要求1所述的污水除油机构，其特征在于所述的气缸还设有调节螺母，所述的调节螺母与气缸螺纹相连。
说明书
一种污水除油机构
技术领域
本发明涉及一种机械装置，尤其涉及一种污水除油机构。
背景技术
为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程称之为污水处理。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。由于生活污水中不可避免的会混入各类油，因此，污水处理厂需要设置出油设备，由于污水中的油占比很小，在污水处理线上设置除油设备时需要按照实际水流量进行选取，势必要求选择大容量的除油设备，导致水处理成本较高。鉴于以上缺陷，实有必要设计一种污水除油机构。
发明内容
本发明所要解决的技术问题在于：提供一种污水除油机构，来解决使用大容量除油设备清除占比较小的油污导致处理成本高的问题。
为解决上述技术问题，本发明的技术方案是：一种污水除油机构，包括壳体、吸油机构、气缸、导杆、连接座、过渡漏斗、排油管、压油机构，所述的吸油机构位于壳体右侧，所述的吸油机构与壳体通过螺栓相连，所述的气缸位于壳体左侧，所述的气缸与壳体通过螺栓相连，所述的导杆位于壳体外侧，所述的导杆与壳体通过螺栓相连，所述的连接座贯穿壳体且被导杆贯穿，所述的连接座与壳体通过螺栓相连，所述的连接座可以沿导杆左右滑动，所述的过渡漏斗位于气缸右侧且位于壳体内侧，所述的过渡漏斗分别与气缸和连接座通过螺栓相连，所述的排油管位于过渡漏斗下端，所述的排油管与过渡漏斗通过螺栓相连，所述的压油机构位于过渡漏斗内侧右端，所述的压油机构与过渡漏斗通过螺栓相连。
本发明进一步的改进如下：
进一步的，所述的壳体还设有滑动槽，所述的滑动槽贯穿壳体。
进一步的，所述的吸油机构还包括调速电机、内滚筒、吸油海绵套，所述的调速电机位于壳体外侧，所述的调速电机与壳体通过螺栓相连，所述的内滚筒位于调速电机一侧且位于壳体内侧，所述的内滚筒与调速电机键相连且与壳体转动相连，所述的吸油海绵套套装在内滚筒外侧。
进一步的，所述的过渡漏斗还包括漏斗本体、引流口、回流口，所述的漏斗本体位于气缸右侧，所述的漏斗本体分别与气缸和连接座通过螺栓相连，所述的引流口位于漏斗本体右侧，所述的引流口与漏斗本体焊接相连，所述的回流口位于漏斗本体左侧上端，所述的回流口与漏斗本体焊接相连。
进一步的，所述的压油机构还包括支座、不锈钢滚筒，所述的支座位于引流口内侧，所述的支座与引流口通过螺栓相连，所述的不锈钢滚筒贯穿支座，所述的不锈钢滚筒与支座转动相连。
进一步的，所述的气缸还设有调节螺母，所述的调节螺母与气缸螺纹相连。
与现有技术相比，该污水除油机构，工作时，将该装置设置在污水池上方，安装时使得吸油海绵套伸入液面以下，调速电机带动与内滚筒固连的吸油海绵套转动，从而将流经吸油海绵套上的油污和水吸附，同时，气缸推动过渡漏斗沿导杆右移，压油机构与吸油海绵套接触，不锈钢滚筒一边旋转一边挤压吸油海绵套使其发生变形，吸油海绵套内吸附的油水落在引流口内，随后经漏斗本体流入排油管排出，回流口用于将飞溅的油水收集汇集后流入漏斗本体内。该装置结构简单，能将污水中油吸取去除以便于集中处理，有效降低污水处理成本，提高污水处理效率。
