申请日2018.03.29
公开(公告)日2018.12.18
IPC分类号C02F9/14
摘要
本实用新型涉及一种适用于特色小镇的生活污水处理系统，该处理系统包含有初沉池部分(4)、厌氧发酵池部分(6)、垂直潜流人工湿地部分(28)，其初沉池部分(4)、厌氧发酵池部分(6)、垂直潜流人工湿地部分(28)依序先后设置。本实用新型最大范围得减少了对特色小镇的破坏，亦增加了特色小镇绿地面积，使得极具功能性的生活污水处理系统巧妙地融入在特色小镇之内，满足特色小镇的使用。
权利要求书

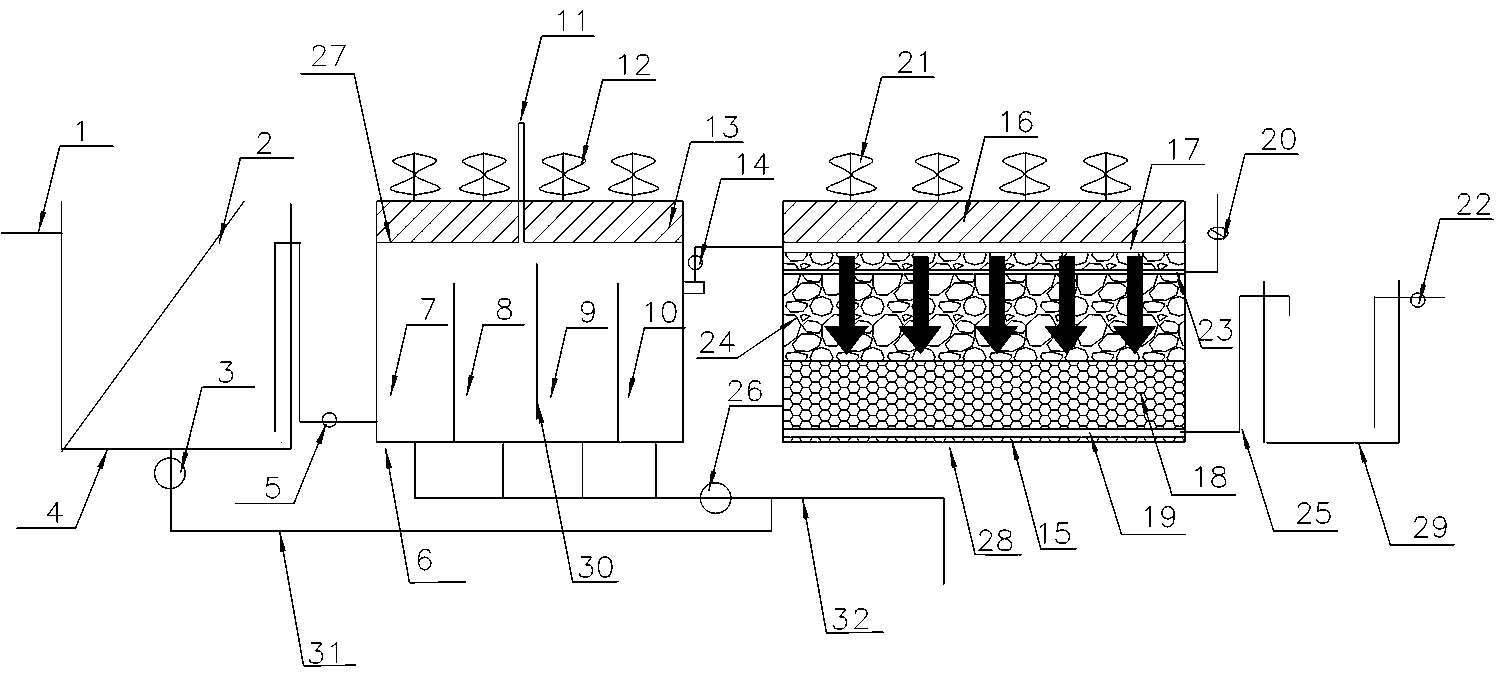

1.一种适用于特色小镇的生活污水处理系统，其特征在于，该处理系统包含有初沉池部分(4)、厌氧发酵池部分(6)、垂直潜流人工湿地部分(28)，其初沉池部分(4)、厌氧发酵池部分(6)、垂直潜流人工湿地部分(28)依序先后设置;所述的初沉池部分(4)包括一个顶部开口的初沉池，其开口处设置有进水管(1)，底部设置有第一排泥管道(31)和排泥泵一(3)，中部设置有格栅(2)，在格栅(2)下部的初沉池内部连接设置有抽水泵一(5)，抽水泵一(5)的另一端在厌氧发酵池部分(6)的底部与其连接;所述的厌氧发酵池部分(6)设置于地表以下，其表层与地面同高;厌氧发酵池部分(6)包括防水层(27)、第一土壤层(13)、由隔墙(30)组成的隔室，其中防水层(27)、第一土壤层(13)由上至下依序设置，隔墙(30)由左至右垂直设置，隔墙与隔墙之间形成隔室，所述的隔墙(30)由左至右依序采用上开口隔墙(30)、下开口隔墙(30)交错的方式设置，即所述的隔室由左至右依序隔离形成第一上流室、第一下流室依此循环设置;在隔室顶部设置有集气管(11)，集气管(11)依次穿出防水层(27)和第一土壤层(13)伸出地表;在每个隔室底部连接设置有第二排泥管道(32)通过排泥泵二(26)排出;在最后一个隔室上部设置有抽水泵二(14)在垂直潜流人工湿地部分(28)的上部与其连接;所述的垂直潜流人工湿地部分(28)包括由上至下依序设置的第二土壤层(16)、布水管(17)、砾石层(24)、细沙层(18)、集水管(19)和防渗层(15)，在集水管(19)下部连接设置有与外界连通的水管(25)。
2.根据权利要求1所述的一种适用于特色小镇的生活污水处理系统，其特征在于，所述的垂直潜流人工湿地部分(28)后部设置有蓄水池(29)，在集水管下部连接设置的水管(25)在蓄水池(29)一侧的顶部与其连接，蓄水池(29)另一侧设置有抽水泵三抽出。
3.根据权利要求1所述的一种适用于特色小镇的生活污水处理系统，其特征在于，在所述的垂直潜流人工湿地部分(28)的砾石层内部设置有曝气管，曝气管与曝气风机连接。
4.根据权利要求1所述的一种适用于特色小镇的生活污水处理系统，其特征在于，在第一土壤层(13)和第二土壤层(16)上部分别种植设置有绿化植物A(12)和绿化植物B(21)。
5.根据权利要求1所述的一种适用于特色小镇的生活污水处理系统，其特征在于，格栅(2)为水平设置或倾斜设置。
6.根据权利要求1所述的一种适用于特色小镇的生活污水处理系统，其特征在于，在初沉池顶部设置有安全防护网盖。
7.根据权利要求1所述的一种适用于特色小镇的生活污水处理系统，其特征在于，所述的第一上流室(7)和第一下流室(8)的循环设置不少于两组。
8.根据权利要求1所述的一种适用于特色小镇的生活污水处理系统，其特征在于，所述的第一排泥管道(31)和第二排泥管道(32)相互连通。
9.根据权利要求1所述的一种适用于特色小镇的生活污水处理系统，其特征在于，所述砾石层(24)内设置为粒径16-25mm的砾石。
说明书
一种适用于特色小镇的生活污水处理系统
技术领域
本实用新型属于环境保护和水污染控制领域，尤其是涉及一种适用于特色小镇的生活污水处理系统的结构技术领域。
背景技术
特色小镇是指不同于行政建制镇和产业园区的创新创业开放式平台，它主要聚焦特色、新兴产业，具有明确的业态定位、文化内涵、旅游和特色小镇功能，既可以是大都市周边的小城镇，也可以是较大的村庄。从一些已建或在建的经验可以发现：特色小镇建设是在城市环境的基础上，进一步强化产业特色，并以鲜明的主题提升当地的产业和资源集聚度——也就是说，特色小镇建设虽然最终要服务于产业发展目标，但它们都需要重点补齐环保“短板”，从而保证小镇的绿色、健康发展。
要想实现特色产业和环境保护双赢，就要对小镇进行生态环境修复，建设生活污水处理厂对特色小镇产生的污水达标排放或合理利用，以持续改善、保护好小镇的生态环境质量。而现有特色小镇污水处理系统，仅考虑了污水处理效果，而忽视了土地占用，其占用了大量土地，破坏了植被。因此，设计一种即能够处理特色小镇生活污水，又能够减少占地，增加绿化面积进而实现既补齐环保短板，又展现更多浓浓的绿意变得非常重要。
发明内容
本实用新型正是为了解决上述问题缺陷，提供一种特色小镇生活污水处理系统。本实用新型采用如下技术方案实现。
一种适用于特色小镇的生活污水处理系统，本实用新型该处理系统包含有初沉池部分、厌氧发酵池部分、垂直潜流人工湿地部分，其初沉池部分、厌氧发酵池部分、垂直潜流人工湿地部分依序先后设置;所述的初沉池部分包括一个顶部开口的初沉池，其开口处设置有进水管，底部设置有第一排泥管道和排泥泵一，中部设置有格栅，在格栅下部的初沉池内部连接设置有抽水泵一，抽水泵一的另一端在厌氧发酵池部分的底部与其连接;所述的厌氧发酵池部分设置于地表以下，其表层与地面同高;厌氧发酵池部分包括防水层、第一土壤层、由隔墙组成的隔室，其中防水层、第一土壤层由上至下依序设置，隔墙由左至右垂直设置，隔墙与隔墙之间形成隔室，所述的隔墙由左至右依序采用上开口隔墙、下开口隔墙交错的方式设置，即所述的隔室由左至右依序隔离形成第一上流室、第一下流室依此循环设置;在隔室顶部设置有集气管，集气管依次穿出防水层和第一土壤层伸出地表;在每个隔室底部连接设置有第二排泥管道通过排泥泵二排出;在最后一个隔室上部设置有抽水泵二在垂直潜流人工湿地部分的上部与其连接;所述的垂直潜流人工湿地部分包括由上至下依序设置的第二土壤层、布水管、砾石层、细沙层、集水管和防渗层，在集水管下部连接设置有与外界连通的水管。
进一步为，本实用新型所述的垂直潜流人工湿地部分后部设置有蓄水池，在集水管下部连接设置的水管在蓄水池一侧的顶部与其连接，蓄水池另一侧设置有抽水泵三抽出。
进一步为，本实用新型在所述的垂直潜流人工湿地部分的砾石层内部设置有曝气管，曝气管与曝气风机连接。
进一步为，本实用新型在第一土壤层和第二土壤层上部分别种植设置有绿化植物A和绿化植物B。
进一步为，本实用新型格栅为水平设置或倾斜设置。
进一步为，本实用新型在初沉池顶部设置有安全防护网盖。
进一步为，本实用新型所述的第一上流室和第一下流室的循环设置不少于两组。
进一步为，本实用新型所述的第一排泥管道和第二排泥管道相互连通。
进一步为，本实用新型所述砾石层内设置为粒径16-25mm的砾石。
本实用新型的有益效果为，本实用新型结构设置科学合理，经过对特色小镇生活污水的初级沉淀、发酵、过滤等工序，最后形成可供特色小镇直接使用的中水;其次使得特色小镇的生活污水满足达标排放;本实用新型各设备部件购买方便，维修更换省时省力，一般特色小镇管理单位均能满足其建造;由于本实用新型的厌氧发酵池部分建造在地下，垂直潜流人工湿地部分可根据特色小镇内部情况亦或否建造在地下，其结构布置大大减少了对特色小镇地表的使用，因此具有结构紧凑占地面积小的优点;本实用新型最大范围得减少了对特色小镇植被的破坏，亦增加了特色小镇绿地面积，使得极具功能性的生活污水处理系统巧妙地融入在特色小镇之内，满足特色小镇的使用。
