申请日2018.03.28
公开(公告)日2018.07.06
IPC分类号C02F9/02
摘要
本发明公开了一种离心过滤污水处理装置，包括支撑安装筒，所述支撑安装筒的下端设置有导流安装板，导流安装板的左右两侧对称设置有支撑柱，左右两侧的支撑柱之间水平等距设置有两块传动安装板，支撑安装筒的上端通过转动套竖直设置有限位转动筒，限位转动筒的上端设置有变径进水罩，限位转动筒的下端竖直安装有螺旋分流筒，螺旋分流筒的内部镶嵌设置有螺旋分流板，螺旋分流筒的外侧配合螺旋分流板等间距水平设置有若干离心射流环，离心射流环内侧的螺旋分流筒等角度设置有导流孔，本发明具有结构新型，外观简洁紧凑，功能完善，处理周期短，滤渣分离及时，传动稳定等优点。
权利要求书

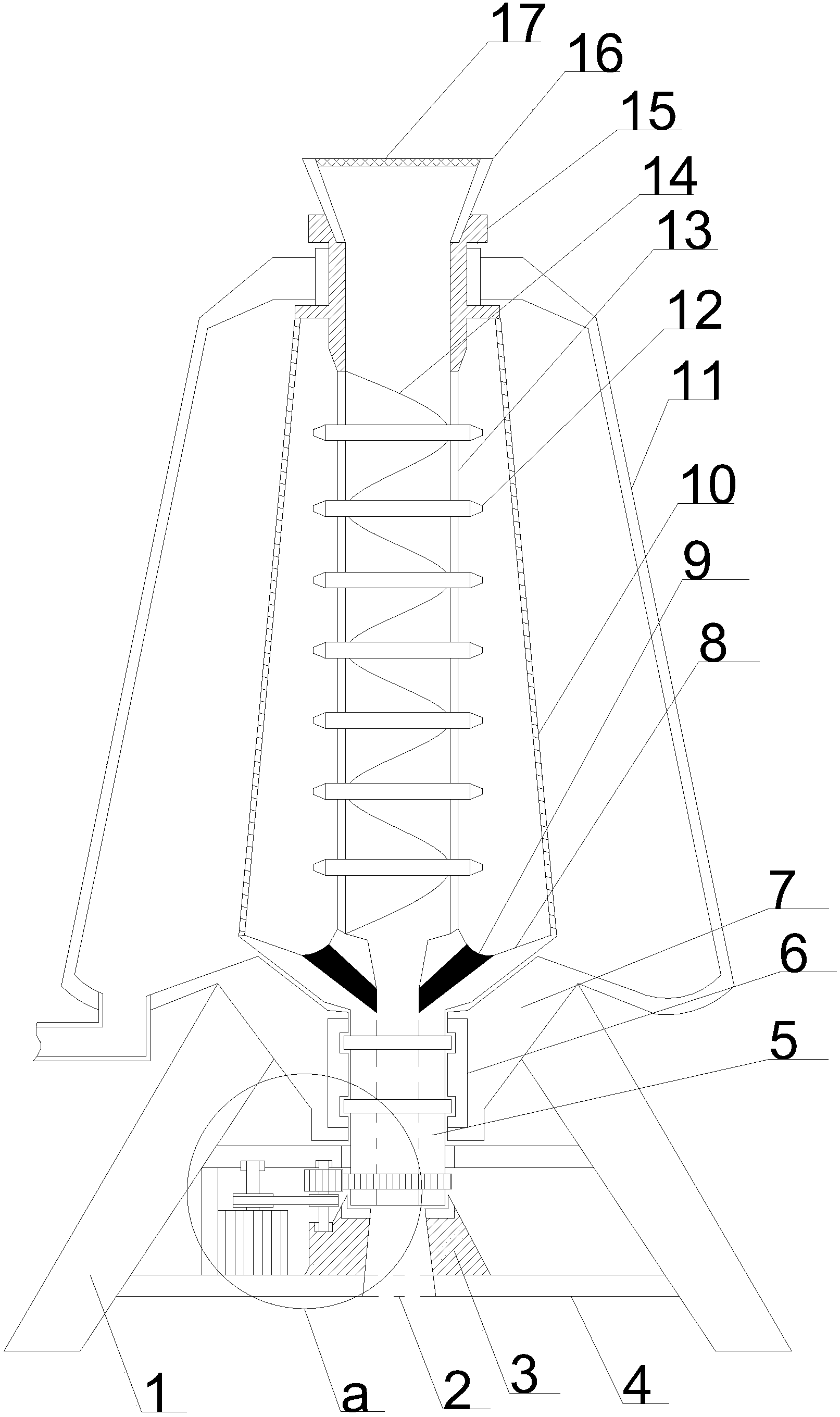

1.一种离心过滤污水处理装置，包括支撑安装筒(11)，其特征在于，所述支撑安装筒(11)的下端设置有导流安装板(7)，导流安装板(7)的左右两侧对称设置有支撑柱(1)，左右两侧的支撑柱(1)之间水平等距设置有两块传动安装板(4)，支撑安装筒(11)的上端通过转动套竖直设置有限位转动筒(15)，限位转动筒(15)的上端设置有变径进水罩(16)，限位转动筒(15)的下端竖直安装有螺旋分流筒(13)，螺旋分流筒(13)的内部镶嵌设置有螺旋分流板(14)，螺旋分流筒(13)的外侧配合螺旋分流板(14)等间距水平设置有若干离心射流环(18)，离心射流环(18)内侧的螺旋分流筒(13)等角度设置有导流孔(19)，离心射流环(18)的外侧等角度均与设置有射流柱(12)，限位转动筒(15)的外侧斜向下设置有离心过滤筒(10)，离心过滤筒(10)的下端设置有同步转盘(8)，同步转盘(8)的上端与螺旋分流筒(13)同轴连接，同步转盘(8)的下端竖直同轴安装有向下贯穿导流安装板(7)的限位传动柱(5)，同步转盘(8)中心位置竖直向下同轴安装有卸料孔(2)，卸料孔(2)竖直向下贯穿限位传动柱(5)，同步转盘(8)对应离心过滤筒(10)等角度设置有若干导料孔(9)，限位传动柱(5)的下端通过轴承套穿过上侧的传动安装板(4)，且下侧的传动安装板(4)上端配合限位传动柱(5)设置有导流限位筒(3)，导流限位筒(3)上侧的限位传动柱(5)上水平设置有传动作业齿环(20)，上下两侧的传动安装板(4)左侧通过竖直连接的安装板安装有主动电机(25)，主动电机(25)的上端通过电机转轴安装有主动齿轮(26)，主动齿轮(26)右方的导流限位筒(3)左侧通过竖直向上设置的转轴配合主动齿轮(26)安装有传动齿轮(23)，传动齿轮(23)与主动齿轮(26)通过传动链(24)连接，传动齿轮(23)的上端同轴安装有主动作业齿轮(21)。
2.根据权利要求1所述的一种离心过滤污水处理装置，其特征在于，所述狐变径进水罩(16)的上端水平设置有粗过滤网(17)。
3.根据权利要求1所述的一种离心过滤污水处理装置，其特征在于，所述导流安装板(7)对应限位传动柱(5)镶嵌设置有限位轴承套。
4.根据权利要求1所述的一种离心过滤污水处理装置，其特征在于，所述导料孔(9)的下端均与卸料孔(2)连通。
5.根据权利要求1所述的一种离心过滤污水处理装置，其特征在于，所述导流限位筒(3)的上端配合限位传动柱(5)设置有支撑轴承套。
6.根据权利要求1所述的一种离心过滤污水处理装置，其特征在于，所述主动作业齿轮(21)和传动作业齿环(20)啮合连接。
7.根据权利要求1所述的一种离心过滤污水处理装置，其特征在于，所述支撑安装筒(11)的左下角设置有连接外部的出水管。
说明书
一种离心过滤污水处理装置
技术领域
本发明涉及一种污水处理设备，具体是一种离心过滤污水处理装置。
背景技术
污水处理是保证水环境健康的重要措施，传统的污水处理装置，由于采用老旧的方式，和简单的结构，造成在当前的污水处理环境下，无法正常高效的运行，甚至产生二次污染的产生。
为了解决上述问题，提出本发明，克服了传统的污水处理装置，由于去除污水中杂质常常采用化学沉和自然沉淀的方法，造成污水处理时间长，污水处理装置占地面积大，处理效率低等问题，解决了传统的污水处理装置，由于处理流程耗时长，产生的滤渣处理不及时，造成处理结构堵塞等问题，通过主动过滤，使得本发明具有结构新型，外观简洁紧凑，功能完善，处理周期短，滤渣分离及时，传动稳定等优点。
发明内容
本发明的目的在于提供一种离心过滤污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种离心过滤污水处理装置，包括支撑安装筒，所述支撑安装筒的下端设置有导流安装板，导流安装板的左右两侧对称设置有支撑柱，左右两侧的支撑柱之间水平等距设置有两块传动安装板，支撑安装筒的上端通过转动套竖直设置有限位转动筒，限位转动筒的上端设置有变径进水罩，限位转动筒的下端竖直安装有螺旋分流筒，螺旋分流筒的内部镶嵌设置有螺旋分流板，螺旋分流筒的外侧配合螺旋分流板等间距水平设置有若干离心射流环，离心射流环内侧的螺旋分流筒等角度设置有导流孔，离心射流环的外侧等角度均与设置有射流柱，限位转动筒的外侧斜向下设置有离心过滤筒，离心过滤筒的下端设置有同步转盘，同步转盘的上端与螺旋分流筒同轴连接，同步转盘的下端竖直同轴安装有向下贯穿导流安装板的限位传动柱，同步转盘中心位置竖直向下同轴安装有卸料孔，卸料孔竖直向下贯穿限位传动柱，同步转盘对应离心过滤筒等角度设置有若干导料孔，限位传动柱的下端通过轴承套穿过上侧的传动安装板，且下侧的传动安装板上端配合限位传动柱设置有导流限位筒，导流限位筒上侧的限位传动柱上水平设置有传动作业齿环，上下两侧的传动安装板左侧通过竖直连接的安装板安装有主动电机，主动电机的上端通过电机转轴安装有主动齿轮，主动齿轮右方的导流限位筒左侧通过竖直向上设置的转轴配合主动齿轮安装有传动齿轮，传动齿轮与主动齿轮通过传动链连接，传动齿轮的上端同轴安装有主动作业齿轮。
作为本发明进一步的方案：所述狐变径进水罩的上端水平设置有粗过滤网。
作为本发明进一步的方案：所述导流安装板对应限位传动柱镶嵌设置有限位轴承套。
作为本发明进一步的方案：所述导料孔的下端均与卸料孔连通。
作为本发明进一步的方案：所述导流限位筒的上端配合限位传动柱设置有支撑轴承套。
作为本发明进一步的方案：所述主动作业齿轮和传动作业齿环啮合连接。
作为本发明再进一步的方案：所述支撑安装筒的左下角设置有连接外部的出水管。
与现有技术相比，本发明的有益效果是：克服了传统的污水处理装置，由于去除污水中杂质常常采用化学沉和自然沉淀的方法，造成污水处理时间长，污水处理装置占地面积大，处理效率低等问题，解决了传统的污水处理装置，由于处理流程耗时长，产生的滤渣处理不及时，造成处理结构堵塞等问题，通过主动过滤，使得本发明具有结构新型，外观简洁紧凑，功能完善，处理周期短，滤渣分离及时，传动稳定等优点。
