申请日2018.02.05
公开(公告)日2018.07.06
IPC分类号C02F1/28
摘要
本发明公开了一种使用方便的家用污水处理净化装置，包括第一箱体，所述第一箱体外壁的右侧面固定连接有第一固定块，第一固定块位于第一箱体外壁右侧面的下方，且第一固定块的上表面固定连接有第一固定板，第一固定板的左侧面卡接有第一轴承。该使用方便的家用污水处理净化装置，通过设置驱动装置，驱动装置内电机的输出轴正转带动转轴旋转，转轴带动收线盘缠绕牵引绳，牵引绳能够拉动第三固定块上升，第三固定块带动第二箱体上升，当第二箱体上升至第一箱体内部污水的上方后，人们便能直接将第二箱体内使用后的活性炭进行清理回收，不需要人们再抽出第一箱体内处理后的污水就能直接取出活性炭，给人们在处理家庭污水时带来方便。
权利要求书

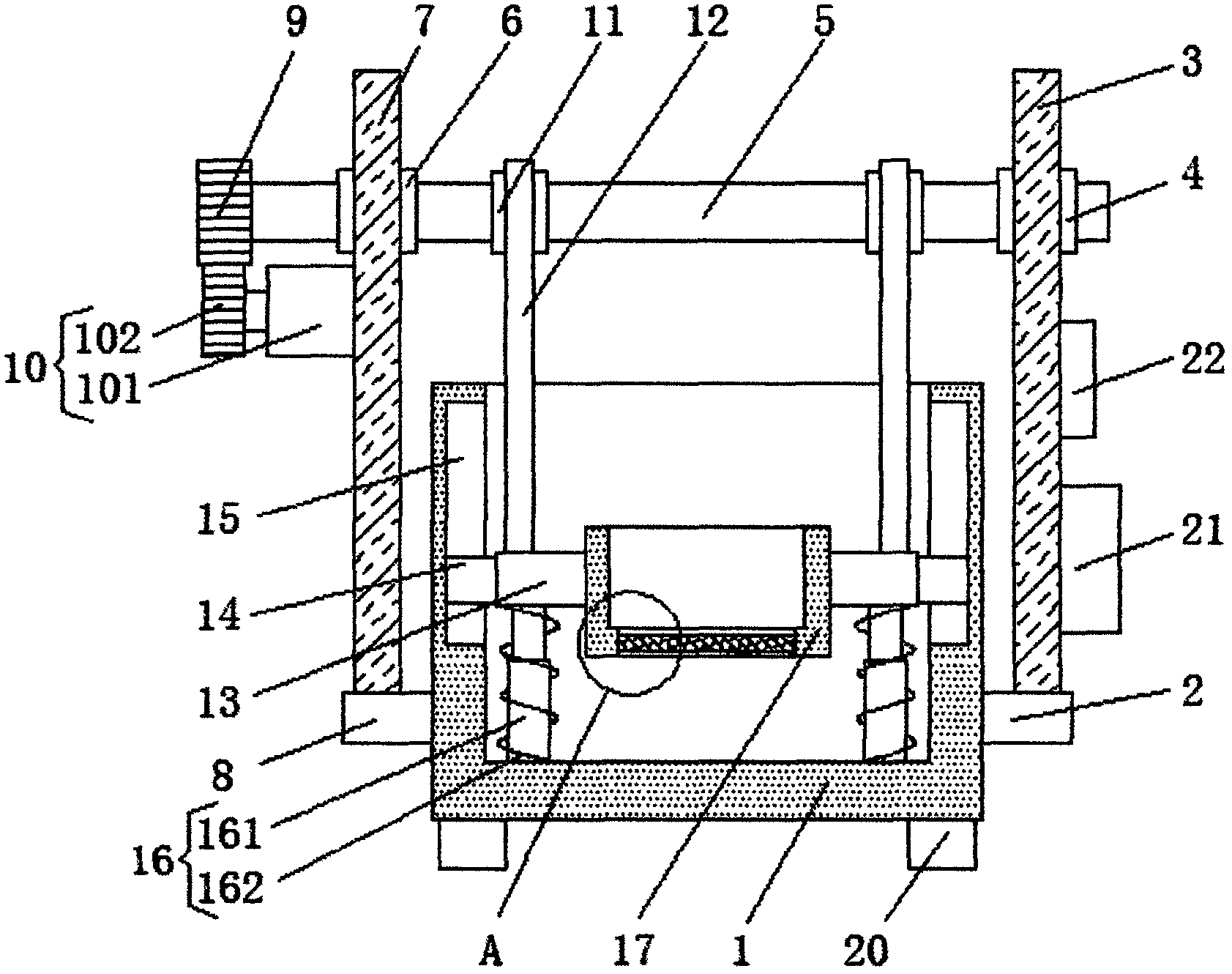

1.一种使用方便的家用污水处理净化装置，包括第一箱体(1)，其特征在于：所述第一箱体(1)外壁的右侧面固定连接有第一固定块(2)，所述第一固定块(2)位于第一箱体(1)外壁右侧面的下方，且第一固定块(2)的上表面固定连接有第一固定板(3)，所述第一固定板(3)的左侧面卡接有第一轴承(4)，所述第一轴承(4)位于第一固定板(3)左侧面的上方，且第一轴承(4)的内部套接有转轴(5)，所述转轴(5)位于第一箱体(1)的上方，且转轴(5)的表面套接有第二轴承(6)，所述第二轴承(6)卡接在第二固定板(7)的右侧面，所述第二固定板(7)位于第一箱体(1)的左侧，且第二固定板(7)的下表面固定连接有第二固定块(8)，所述第二固定块(8)的右侧面与第一箱体(1)外壁的左侧面固定连接;
所述转轴(5)的左端固定连接有从动齿轮(9)，所述从动齿轮(9)与驱动装置(10)啮合，所述驱动装置(10)位于从动齿轮(9)的下方，且驱动装置(10)的右侧面与第二固定板(7)的左侧面固定连接;
所述转轴(5)的表面套接有两个收线盘(11)，且两个收线盘(11)位于第一轴承(4)和第二轴承(6)之间，且两个收线盘(11)的表面均缠绕有牵引绳(12)，且两个牵引绳(12)的底端均固定连接有第三固定块(13)，且两个第三固定块(13)的相远离的一面均固定连接有滑块(14)，且两个滑块(14)相远离的一端分别滑动连接在第一箱体(1)内壁左侧面和右侧面均开设的滑槽(15)内，且两个第三固定块(13)的下表面均固定连接有弹性装置(16)，且两个弹性装置(16)的底端均固定连接在第一箱体(1)内壁的下表面，且两个第三固定块(13)相对的一面分别固定连接在第二箱体(17)外壁的左右两侧面;
所述第二箱体(17)内壁的下表面开设有通孔(18)，所述通孔(18)的内部设置有网板(19)，所述网板(19)的左右两侧面分别固定连接在通孔(18)内壁的左右两侧面。
2.根据权利要求1所述的一种使用方便的家用污水处理净化装置，其特征在于：所述驱动装置(10)包括电机(101)，所述电机(101)机身的右侧面与第二固定板(7)的左侧面固定连接，且电机(101)的输出轴固定连接有主动齿轮(102)，所述主动齿轮(102)与从动齿轮(9)啮合。
3.根据权利要求1所述的一种使用方便的家用污水处理净化装置，其特征在于：所述弹性装置(16)包括伸缩杆(161)，所述伸缩杆(161)的表面套接有弹簧(162)。
4.根据权利要求3所述的一种使用方便的家用污水处理净化装置，其特征在于：所述伸缩杆(161)和弹簧(162)的顶端均固定连接在第三固定块(13)的下表面，且伸缩杆(161)和弹簧(162)的底端均固定连接在第一箱体(1)内壁的下表面。
5.根据权利要求1所述的一种使用方便的家用污水处理净化装置，其特征在于：所述第一箱体(1)外壁的下表面固定连接有四个支撑腿(20)，且四个支撑腿(20)分别位于第一箱体(1)外壁下表面的四角处。
6.根据权利要求1-5所述的一种使用方便的家用污水处理净化装置，其特征在于：第一固定板(3)的右侧面设置有电源(21)和开关(22)，所述开关(22)位于电源(21)的上方。
7.根据权利要求1-6所述的一种使用方便的家用污水处理净化装置，其特征在于：电源(21)的输出端与开关(22)的输入端电连接，且开关(22)的输出端与电机(101)的输入端电连接，且电机(101)的型号为Y-630。
8.一种使用方便的家用污水处理净化方法，其特征在于：首先人们将需要处理的污水倒入第一箱体1内部，然后人们将活性炭放入第二箱体17内部，然后人们控制开关22使电机101的输出轴反转，电机101的输出轴反转带动主动齿轮102反转，主动齿轮102带动从动齿轮9反转，从动齿轮9带动转轴5反转，转轴5带动收线盘11展开牵引绳12，从而使弹性装置16内的弹簧162利用自身拉力拉动第三固定块13下降，第三固定块13带动第二箱体17下降，当第二箱体17下降至第一箱体1的底部并与污水充分接触时，人们操作开关22使电机101停止工作，第一箱体1内的污水会穿过通孔18内的网板19与并第二箱体17内的活性炭进行接触，从而使活性炭开始对污水进行处理净化，当污水处理净化完成后，人们再控制开关22使电机101的输出轴正转，电机101的输出轴正转带动转轴5正转，转轴5带动收线盘11旋转缠绕牵引绳12，牵引绳12带动第二箱体17上升，当第二箱体17上升至处理后污水的上方时，人们便能直接从第二箱体17内部取出使用后的活性炭。
说明书
一种使用方便的家用污水处理净化装置
技术领域
本发明涉及环保技术领域，具体为一种使用方便的家用污水处理净化装置。
背景技术
环保，全称环境保护，是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。家庭污水是指人们在生活中的生活用水排放和家用卫生设施中等处产生的废水，一般人们对家用污水的处理方法有很多种，其中活性炭吸附脏物是一种十分便捷的污水处理方法。
人们在使用活性炭处理污水时，一般都是直接将活性炭放入污水池内部，使其自行的对污水进行净化，然而活性炭在使用完成后会直接进入污水池的底部，当人们需要回收清理这些使用后的活性炭时，还需要人们首先将处理后的污水排出，然后才能将使用后的活性炭进行回收清理，由于操作过程比较繁琐，从而会降低人们的工作效率，给人们在处理家庭污水时带来不便。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种使用方便的家用污水处理净化装置，解决了人们需要首先将处理后的污水排出，然后才能将使用后的活性炭进行回收清理，由于操作过程比较繁琐，从而会降低人们的工作效率，给人们在处理家庭污水时带来不便的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种使用方便的家用污水处理净化装置，包括第一箱体，所述第一箱体外壁的右侧面固定连接有第一固定块，所述第一固定块位于第一箱体外壁右侧面的下方，且第一固定块的上表面固定连接有第一固定板，所述第一固定板的左侧面卡接有第一轴承，所述第一轴承位于第一固定板左侧面的上方，且第一轴承的内部套接有转轴，所述转轴位于第一箱体的上方，且转轴的表面套接有第二轴承，所述第二轴承卡接在第二固定板的右侧面，所述第二固定板位于第一箱体的左侧，且第二固定板的下表面固定连接有第二固定块，所述第二固定块的右侧面与第一箱体外壁的左侧面固定连接。
所述转轴的左端固定连接有从动齿轮，所述从动齿轮与驱动装置啮合，所述驱动装置位于从动齿轮的下方，且驱动装置的右侧面与第二固定板的左侧面固定连接。
所述转轴的表面套接有两个收线盘，且两个收线盘位于第一轴承和第二轴承之间，且两个收线盘的表面均缠绕有牵引绳，且两个牵引绳的底端均固定连接有第三固定块，且两个第三固定块的相远离的一面均固定连接有滑块，且两个滑块相远离的一端分别滑动连接在第一箱体内壁左侧面和右侧面均开设的滑槽内，且两个第三固定块的下表面均固定连接有弹性装置，且两个弹性装置的底端均固定连接在第一箱体内壁的下表面，且两个第三固定块相对的一面分别固定连接在第二箱体外壁的左右两侧面。
所述第二箱体内壁的下表面开设有通孔，所述通孔的内部设置有网板，所述网板的左右两侧面分别固定连接在通孔内壁的左右两侧面。
优选的，所述驱动装置包括电机，所述电机机身的右侧面与第二固定板的左侧面固定连接，且电机的输出轴固定连接有主动齿轮，所述主动齿轮与从动齿轮啮合。
优选的，所述弹性装置包括伸缩杆，所述伸缩杆的表面套接有弹簧。
优选的，所述伸缩杆和弹簧的顶端均固定连接在第三固定块的下表面，且伸缩杆和弹簧的底端均固定连接在第一箱体内壁的下表面。
优选的，所述第一箱体外壁的下表面固定连接有四个支撑腿，且四个支撑腿分别位于第一箱体外壁下表面的四角处。
优选的，所述第一固定板的右侧面设置有电源和开关，所述开关位于电源的上方。
优选的，所述电源的输出端与开关的输入端电连接，且开关的输出端与电机的输入端电连接，且电机的型号为Y-630。
(三)有益效果
本发明提供了一种使用方便的家用污水处理净化装置，具备以下有益效果：
(1)、该使用方便的家用污水处理净化装置，通过设置驱动装置，驱动装置内电机的输出轴正转带动转轴旋转，转轴带动收线盘缠绕牵引绳，牵引绳能够拉动第三固定块上升，第三固定块带动第二箱体上升，当第二箱体上升至第一箱体内部污水的上方后，人们便能直接将第二箱体内使用后的活性炭进行清理回收，不需要人们再抽出第一箱体内处理后的污水就能直接取出活性炭，从而提高了人们的工作效率，给人们在处理家庭污水时带来方便。
(2)、该使用方便的家用污水处理净化装置，通过设置弹性装置，当驱动装置内电机的输出轴反转带动收线盘展开牵引绳时，弹性装置内的弹簧能够利用自身拉力拉动第三固定块下降，第三固定块带动第二箱体下降，从而能够使第二箱体下降快速进入第一箱体内部的污水中。
(3)、该使用方便的家用污水处理净化装置，通过设置网板，能够使第一箱体内的污水快速进入第二箱体内部，从而使第二箱体内的活性炭与污水充分进行接触。
(4)、该使用方便的家用污水处理净化装置，通过设置第一轴承和第二轴承，能够使转轴在旋转时不会发生倾斜，从而使转轴在旋转时更加平稳。
(5)、该使用方便的家用污水处理净化装置，通过设置四个支撑腿，能够使第一箱体的支撑更加稳固，通过设置滑槽和滑块，能够使第三固定块在上下移动时更加平稳，从而使第二箱体在上下移动时更加平稳，且本发明结构紧凑，设计合理，实用性强。
