申请日2018.03.29
公开(公告)日2018.12.04
IPC分类号C02F9/04
摘要
本实用新型提出具有废水回收的净水机,涉及一种净水器领域,包括沿水路依次设置的第一级滤芯、第二级滤芯、第三级滤芯、若干个并联设置的反渗透膜组及后置滤芯,若干个所述反渗透膜组设有废水出口,所述废水出口连接至废水回收管路系统,所述废水回收管路系统包括依次连接的纯废水比例调节器、离子交换滤芯及单向止回阀,所述单向止回阀的出口与原水管路连接。本实用新型末端离子交换滤芯,单向止回阀,管路回接进水端等系统管路设计,解决了废水回收的难题,使水机的使用成本大大降低,也减少了水的浪费,节省了宝贵的水资源。
权利要求书
1.一种具有废水回收的净水机,包括沿水路依次设置的第一级滤芯、第二级滤芯、第三级滤芯、若干个并联设置的反渗透膜组及后置滤芯,其特征在于,若干个所述反渗透膜组设有废水出口,所述废水出口连接至废水回收管路系统,所述废水回收管路系统包括依次连接的纯废水比例调节器、离子交换滤芯及单向止回阀,所述单向止回阀的出口与原水管路连接。
2.根据权利要求1所述的一种具有废水回收的净水机,其特征在于,所述废水回收管路系统还包括冲洗电磁阀,所述冲洗电磁阀的一端与所述废水出口连接,另一端与所述单向止回阀的进口连接。
3.根据权利要求1所述的一种具有废水回收的净水机,其特征在于,所述第一级滤芯与所述原水管路直接依次设置有黄铜球阀、低压开关及进水电磁阀。
4.根据权利要求1所述的一种具有废水回收的净水机,其特征在于,所述第一级滤芯与第二级滤芯之间还设有增压泵。
说明书
一种具有废水回收的净水机
技术领域
本实用新型涉及一种净水器领域,尤其是一种具有废水回收的净水机。
背景技术
膜分离技术就是要把净水和废水分离,从而达到水过滤的效果。使用中如何调节净水和废水的比例,废水如何回收利用等是个实际的问题。在实践中我们发现,市场上销售的水机一般都没有回收功能,虽然水机生产厂家也会提醒客户废水可以用桶接,然后用于拖地板、浇花、冲马桶等等用途,但出于使用的便利性考虑,会出现很多问题。比如,桶满了,无人看管就会溢出,会浸泡厨房和客厅地板等,造成大的损失;或虽有人看管,但满满的一大桶水,拎来拎去做相关的事,费时费力很不方便,一般图省事,都会直接将废水管接下水道排掉了,这就造成了很大的浪费。
实用新型内容
本实用新型提出了一种具有废水回收的净水机,减少了水的浪费,节省水资源。
本实用新型具体采用如下技术方案实现:

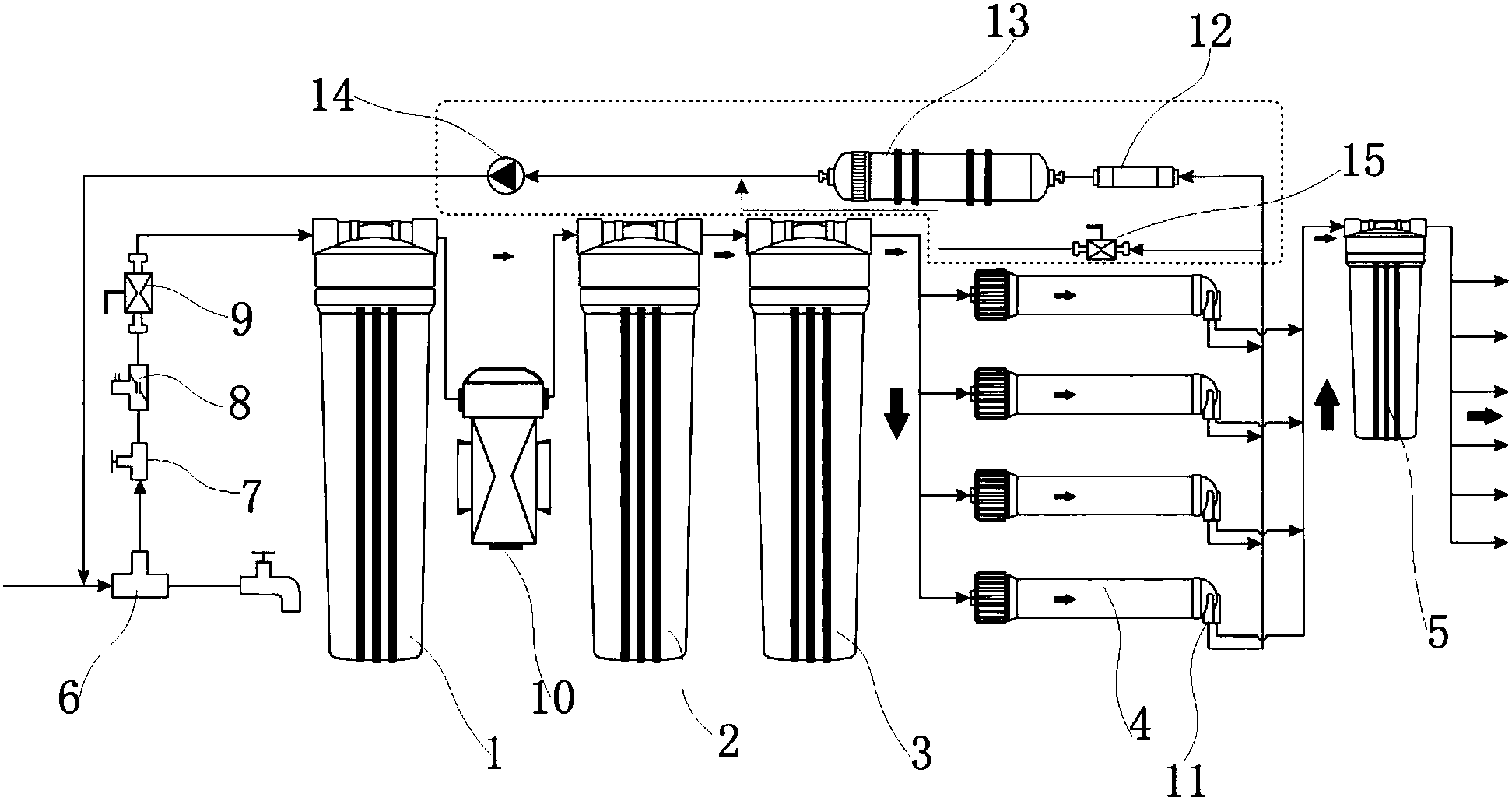

一种具有废水回收的净水机,包括沿水路依次设置的第一级滤芯、第二级滤芯、第三级滤芯、若干个并联设置的反渗透膜组及后置滤芯,若干个所述反渗透膜组设有废水出口,所述废水出口连接至废水回收管路系统,所述废水回收管路系统包括依次连接的纯废水比例调节器、离子交换滤芯及单向止回阀,所述单向止回阀的出口与原水管路连接。
作为优选,所述废水回收管路系统还包括冲洗电磁阀,所述冲洗电磁阀的一端与所述废水出口连接,另一端与所述单向止回阀的进口连接。
作为优选,所述第一级滤芯与所述原水管路直接依次设置有黄铜球阀、低压开关及进水电磁阀。
作为优选,所述第一级滤芯与第二级滤芯之间还设有增压泵。
本实用新型提供的一种具有废水回收的净水机,其有益效果在于:末端离子交换滤芯,单向止回阀,管路回接进水端等系统管路设计,解决了废水回收的难题,使水机的使用成本大大降低,也减少了水的浪费,节省了宝贵的水资源。
