摘要
一种加快废水蒸发脱盐及减少蒸盐尾气系统，包括浓缩釜、再沸器、列管冷凝器、离心机、螺旋式换热器、水内循环系统，浓缩釜顶部入口与废水管连接，所述浓缩釜侧部通过一循环管路与再沸器连接，所述浓缩釜底部通过废液管与离心机连接;本实用新型设备操作简单，废水中的盐分通过去甩盐离心机去除，蒸汽中的盐分通过二级列管冷凝器冷凝，而后进行去尾气处理，将废水中的盐分蒸发并对蒸盐中产生的尾气进行处理，系统中加了一台12KW的喷射泵，水内循环系统从而带动水接收罐、列管冷凝器、二级列管冷凝器、螺旋板式换热器、浓缩釜及各个管道内产生负压，使得水在负压下沸点降低，蒸水速率从原来的1t/h，提升至2t/h，加大了废水处理能力。
权利要求书
1.一种加快废水蒸发脱盐及减少蒸盐尾气系统，包括浓缩釜、再沸器、列管冷凝器、离心机、螺旋式换热器、水内循环系统，其特征在于所述浓缩釜顶部入口与废水管连接，所述浓缩釜侧部通过一循环管路与再沸器连接，所述浓缩釜底部通过废液管与离心机连接;所述浓缩釜顶部还设有出口，所述出口通过第一连接管与螺旋板式换热器顶部入口连接，所述螺旋板式换热器底部设有排水口，所述排水口与排水管连接;所述螺旋板式换热器顶部还设有第一出汽口，所述第一出汽口通过第一出汽管与列管冷凝器顶部入口连接，所述列管冷凝器底部设有出液口，所述出液口与出液管连接;所述列管冷凝器顶部还设有第二出汽口，所述第二出汽口通过第二出汽管与二级列管冷凝器顶部入口连接，所述二级列管冷凝器底部设有第三出水口，所述第三出水口与第三出水管连接，所述排水管、出液管与第三出水管并联后与水接收罐顶部入口连接;所述水接收罐顶部还设有第三出汽口，第三出汽口通过抽气管与水内循环系统连接。
2.根据权利要求1所述的一种加快废水蒸发脱盐及减少蒸盐尾气系统，其特征在于所述再沸器顶部还设有蒸汽进口，所述蒸汽进口与蒸汽进汽管连接，所述再沸器底部还设有蒸汽出口，所述蒸汽出口与蒸汽出汽管连接。
3.根据权利要求1所述的一种加快废水蒸发脱盐及减少蒸盐尾气系统，其特征在于所述螺旋板式换热器底部设有第一进水口，第一进水口与第一进水管连接，所述螺旋板式换热器顶部设有第一出水口，第一出水口与第一出水管连接。
4.根据权利要求1所述的一种加快废水蒸发脱盐及减少蒸盐尾气系统，其特征在于所述循环管路上设有再沸器循环泵。
5.根据权利要求1所述的一种加快废水蒸发脱盐及减少蒸盐尾气系统，其特征在于所述列管冷凝器顶部设有第二进水口，第二进水口与第二进水管连接，所述列管冷凝器底部设有第二出水口，第二出水口与第二出水管连接。
6.根据权利要求1所述的一种加快废水蒸发脱盐及减少蒸盐尾气系统，其特征在于所述水内循环系统由锥形罐、喷射泵、喷淋塔，所述喷射泵的输出端与锥形罐入口连接，所述喷射泵的输入端与喷淋塔底部出水口连接，所述锥形罐顶部还设有第三进汽口、第四出水口，所述第三进汽口与抽气管连接，所述第四出水口通过第四出水管与喷淋塔顶部入水口连接;所述喷淋塔顶部还设有第五出水口，所述第五出水口与放空管连接。
说明书
一种加快废水蒸发脱盐及减少蒸盐尾气系统
技术领域
本实用新型涉及化工废水脱盐领域，尤其是一种加快废水蒸发脱盐及减少蒸盐尾气系统。
背景技术
在生产1,4-丁二醇二缩水甘油醚时会产生含盐(氯化钠)的废水，通常处理办法是通过过滤槽将盐水中盐分过滤，或者采用蒸馏的办法将废水蒸馏;但是目前蒸馏的办法无法将废水蒸出的水完全冷凝，同时蒸盐速度很慢，跟不上废水产生的速度，处理不完全的废水还需再进行处理排放，不然会对环境造成破坏。
实用新型内容
本实用新型的目的在于提供一种加快废水蒸发脱盐及减少蒸盐尾气系统，以解决上述背景技术中提出的问题。

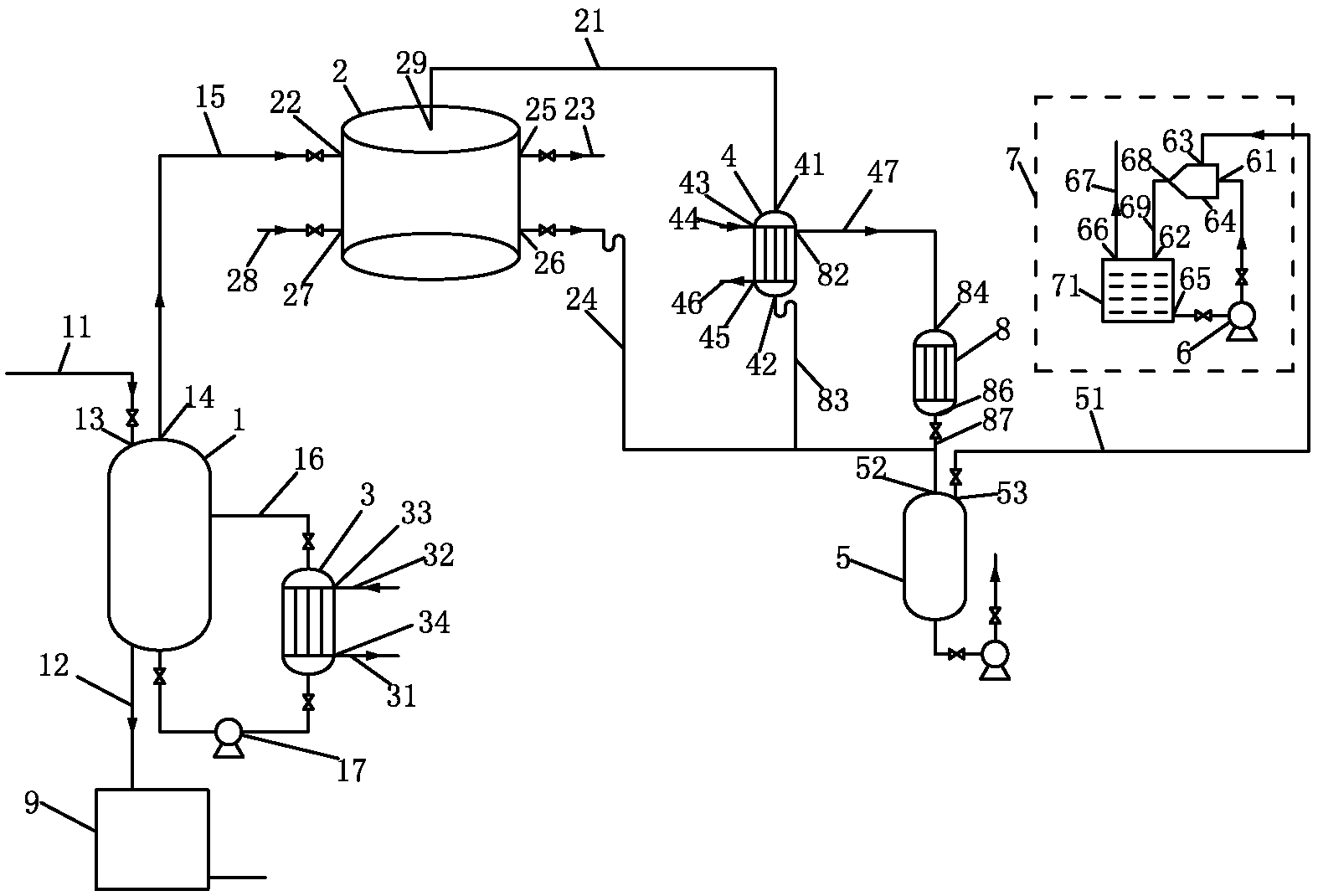

为实现上述目的，本实用新型提供如下技术方案：一种加快废水蒸发脱盐及减少蒸盐尾气系统，包括浓缩釜、再沸器、列管冷凝器、离心机、螺旋式换热器、水内循环系统，其特征是所述浓缩釜顶部入口与废水管连接，所述浓缩釜侧部通过一循环管路与再沸器连接，所述浓缩釜底部通过废液管与离心机连接;所述浓缩釜顶部还设有出口，所述出口通过第一连接管与螺旋板式换热器顶部入口连接，所述螺旋板式换热器底部设有排水口，所述排水口与排水管连接;所述螺旋板式换热器顶部还设有第一出汽口，所述第一出汽口通过第一出汽管与列管冷凝器顶部入口连接，所述列管冷凝器底部设有出液口，所述出液口与出液管连接;所述列管冷凝器顶部还设有第二出汽口，所述第二出汽口通过第二出汽管与二级列管冷凝器顶部入口连接，所述二级列管冷凝器底部设有第三出水口，所述第三出水口与第三出水管连接，所述排水管、出液管与第三出水管并联后与水接收罐顶部入口连接;所述水接收罐顶部还设有第三出汽口，第三出汽口通过抽气管与水内循环系统连接。
作为优选，所述再沸器顶部还设有蒸汽进口，所述蒸汽进口与蒸汽进汽管连接，所述再沸器底部还设有蒸汽出口，所述蒸汽出口与蒸汽出汽管连接。
作为优选，所述螺旋板式换热器底部设有第一进水口，第一进水口与第一进水管连接，所述螺旋板式换热器顶部设有第一出水口，第一出水口与第一出水管连接。
作为优选，所述循环管路上设有再沸器循环泵。
作为优选，所述列管冷凝器顶部设有第二进水口，第二进水口与第二进水管连接，所述列管冷凝器底部设有第二出水口，第二出水口与第二出水管连接。
作为优选，所述水内循环系统由锥形罐、喷射泵、喷淋塔，所述喷射泵的输出端与锥形罐入口连接，所述喷射泵的输入端与喷淋塔底部出水口连接，所述锥形罐顶部还设有第三进汽口、第四出水口，所述第三进汽口与抽气管连接，所述第四出水口通过第四出水管与喷淋塔顶部入水口连接;所述喷淋塔顶部还设有第五出水口，所述第五出水口与放空管连接。
本实用新型有益效果：设备操作简单，废水中的盐分通过去甩盐离心机去除，蒸汽中的盐分通过二级列管冷凝器冷凝，而后进行去尾气处理，将废水中的盐分蒸发并对蒸盐中产生的尾气进行处理，系统中加了一台12KW的喷射泵，水内循环系统从而带动水接收罐、列管冷凝器、二级列管冷凝器、螺旋板式换热器、浓缩釜及各个管道内产生负压，使得水在负压下沸点降低，蒸水速率从原来的1t/h，提升至2t/h，加大了废水处理能力。
