申请日2018.02.06
公开(公告)日2018.12.14
IPC分类号C02F9/14
摘要
本实用新型公开了一种自清洁污水处理设备，包括壳体，所述壳体内由上到下依次设有过滤池、厌氧池和膜生物净化箱，所述过滤池底部设有阶梯状的过滤网，所述过滤网由左到右依次降低，过滤网最低层右侧设有穿过壳体侧壁的清洁管，所述清洁管上设有清洁阀;所述厌氧池下面设有分隔层，所述分隔层中央设有水通道;在膜生物净化箱内设有搅拌器，净化箱侧壁设置有加热器，在膜生物净化箱的底端设有出水管，所述出水管上设有排水阀。本实用新型自清洁污水处理设备，阶梯形过滤板能使污水具有更多停留表面，进一步提高过滤效果;过滤后的杂质沉淀在最低层的过滤网上易于清理，过滤搅拌器的设置又进一步提高了过滤效果。
权利要求书

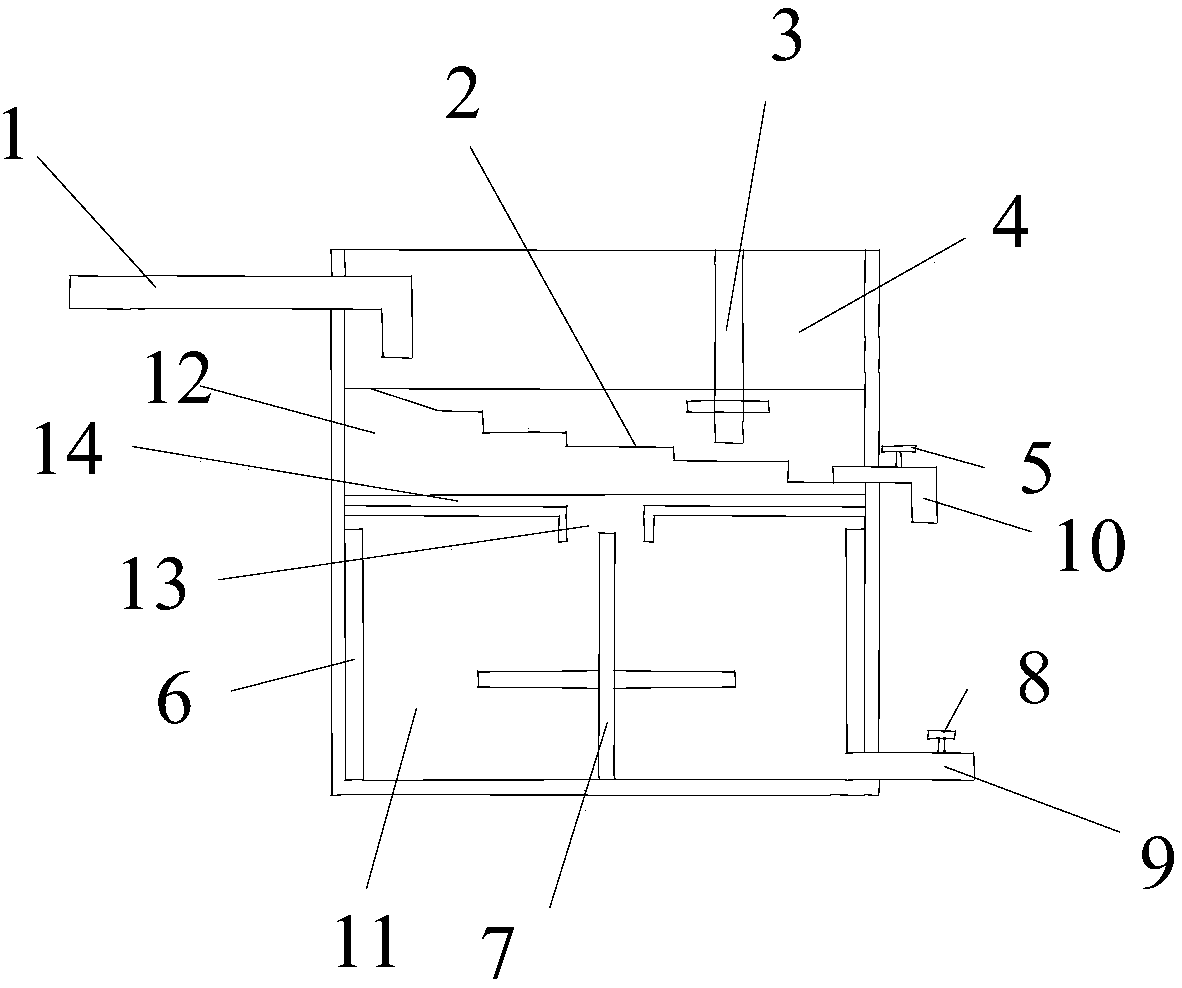

1.一种自清洁污水处理设备，其特征在于，包括壳体，所述壳体内由上到下依次设有过滤池、厌氧池和膜生物净化箱，所述过滤池底部设有阶梯状的过滤网，所述过滤网由左到右依次降低，所述过滤池左侧壳体侧壁上设有进水管，过滤网最低层右侧设有穿过壳体侧壁的清洁管，所述清洁管上设有清洁阀;所述厌氧池下面设有分隔层，所述分隔层中央设有水通道;在膜生物净化箱内设有搅拌器，净化箱侧壁设置有加热器，在膜生物净化箱的底端设有出水管，所述出水管上设有排水阀。
2.根据权利要求1所述的自清洁污水处理设备，其特征在于，所述过滤池内设有固定于顶部的过滤搅拌器。
3.根据权利要求1所述的自清洁污水处理设备，其特征在于，所述过滤网为纳米银过滤网，其孔径为0.5um-5um。
说明书
一种自清洁污水处理设备
技术领域
本实用新型属于污水处理技术领域，特别涉及一种自清洁污水处理设备。
背景技术
污水，通常是指受到一定污染的、来自生活和生产排出的废水。污水处理，是指为使污水达到排水某一水体或再次使用的水质要求，对其进行净化的过程。随着经济和社会的发展，污水处理工作越来越重要，现有的污水处理设备结构复杂，过滤网水平设置，过滤效果不好，污水过滤易出现堵塞且不便于清理的现象。
实用新型内容
为解决现有技术和实际情况中存在的上述问题，本实用新型提供了一种自清洁污水处理设备，包括壳体，所述壳体内由上到下依次设有过滤池、厌氧池、膜生物净化箱，所述过滤池底部设有阶梯状的过滤网，所述过滤网由左到右依次降低，所述过滤池左侧壳体侧壁上设有进水管，过滤网最低层右侧设有穿过壳体侧壁的清洁管，所述清洁管上设有清洁阀;所述厌氧池下面设有分隔层，所述分隔层中央设有水通道;在膜生物净化箱内设有搅拌器，净化箱侧壁设置有加热器，在膜生物净化箱的底端设有出水管，所述出水管上设有排水阀。
优选地，所述过滤池内设有固定于顶部的过滤搅拌器。
优选地，所述阶梯式过滤网为纳米银过滤网，其孔径为0.5um-5um。
本实用新型自清洁污水处理设备，阶梯形过滤板能使污水具有更多停留表面，进一步提高过滤效果;过滤后的杂质沉淀在最低层的过滤网上易于清理，过滤搅拌器的设置又进一步提高了过滤效果。
