申请日2018.02.07
公开(公告)日2018.10.02
IPC分类号G01N33/18
摘要
本实用新型公开了一种污水排污口水质监测装置，包括挡雨板、置物台、导流管、排污管、水质检测仪和太阳能蓄电池，所述排污管一端具有出水口，且出水口内通过螺栓安装过滤网，所述排污管顶部一侧通过高强螺栓安装支撑杆，且支撑杆一侧通过螺钉安装太阳能蓄电池，所述支撑杆另一侧通过连接座安装置物台，且置物台之间设有水质检测仪，所述水质检测仪底部具有水质检测仪底座，且水质检测仪一侧通过安置架安装除静电风机，所述水质检测仪另一侧的检测端连接导流管，且导流管与水质检测仪检测端连接处设有密封圈。该种污水排污口水质监测装置功能强大，设计科学，操作方便，稳定性好，可靠性高，适合广泛推广。
权利要求书

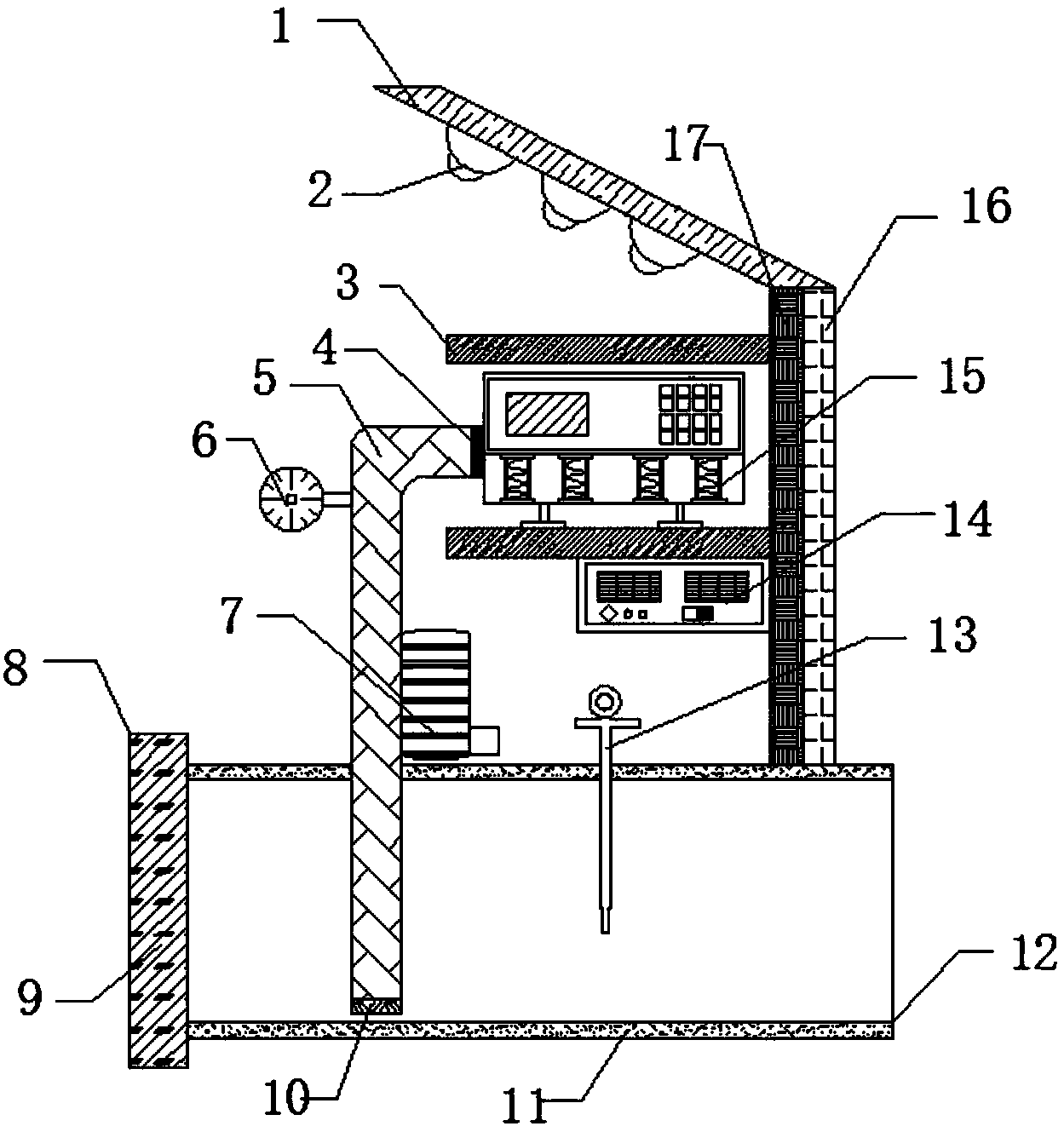

1.一种污水排污口水质监测装置，包括挡雨板(1)、置物台(3)、导流管(5)、排污管(12)、水质检测仪(15)和太阳能蓄电池(16)，其特征在于：所述排污管(12)一端具有出水口(8)，且出水口(8)内通过螺栓安装过滤网(9)，所述排污管(12)顶部一侧通过高强螺栓安装支撑杆(17)，且支撑杆(17)一侧通过螺钉安装太阳能蓄电池(16)，所述支撑杆(17)另一侧通过连接座安装置物台(3)，且置物台(3)之间设有水质检测仪(15)，所述水质检测仪(15)底部具有水质检测仪底座(21)，且水质检测仪(15)一侧通过安置架安装除静电风机(20)，所述水质检测仪(15)另一侧的检测端连接导流管(5)，且导流管(5)与水质检测仪(15)检测端连接处设有密封圈(4)，所述导流管(5)一端位于排污管(12)内，且导流管(5)一端具有电磁阀(10)，所述导流管(5)一侧通过螺杆安装液压压力表(6)，且液压压力表(6)的工作端位于导流管(5)内，所述导流管(5)另一侧具有抽水泵(7)，所述支撑杆(17)另一侧通过通过螺钉安装抽湿机(14)，且抽湿机(14)位于置物台(3)底部，所述支撑杆(17)顶部通过安装座安装挡雨板(1)，且挡雨板(1)一侧通过连接座安装照明灯(2)，所述排污管(12)顶部通过安装座安装流速计(13)，且流速计(13)位于导流管(5)与支撑杆(17)之间。
2.根据权利要求1所述的一种污水排污口水质监测装置，其特征在于：所述排污管(12)表面设有高锰钢层(11)。
3.根据权利要求1所述的一种污水排污口水质监测装置，其特征在于：所述太阳能蓄电池(16)与照明灯(2)和水质检测仪(15)电性相连。
4.根据权利要求1所述的一种污水排污口水质监测装置，其特征在于：所述水质检测仪底座(21)内桶螺栓安装阻尼减震器(19)。
5.根据权利要求1所述的一种污水排污口水质监测装置，其特征在于：所述水质检测仪底座(21)底部通过螺杆安装真空吸盘(18)。
说明书
一种污水排污口水质监测装置
技术领域
本实用新型涉及一种监测装置，特别涉及一种污水排污口水质监测装置。
背景技术
随着人们生活水平的提高，环保的意识也逐渐增强，对污水排放的要求也越来越严苛。
目前现有的污水监测装置结构简单，功能性不足，工作人员操作麻烦，需要有专员守候，浪费人力物力，由于室外作业，设备损坏也较高，没有较好的保护功能。为此，我们提出一种污水排污口水质监测装置。
实用新型内容
本实用新型的主要目的在于提供一种污水排污口水质监测装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种污水排污口水质监测装置，包括挡雨板、置物台、导流管、排污管、水质检测仪和太阳能蓄电池，所述排污管一端具有出水口，且出水口内通过螺栓安装过滤网，所述排污管顶部一侧通过高强螺栓安装支撑杆，且支撑杆一侧通过螺钉安装太阳能蓄电池，所述支撑杆另一侧通过连接座安装置物台，且置物台之间设有水质检测仪，所述水质检测仪底部具有水质检测仪底座，且水质检测仪一侧通过安置架安装除静电风机，所述水质检测仪另一侧的检测端连接导流管，且导流管与水质检测仪检测端连接处设有密封圈，所述导流管一端位于排污管内，且导流管一端具有电磁阀，所述导流管一侧通过螺杆安装液压压力表，且液压压力表的工作端位于导流管内，所述导流管另一侧具有抽水泵，所述支撑杆另一侧通过通过螺钉安装抽湿机，且抽湿机位于置物台底部，所述支撑杆顶部通过安装座安装挡雨板，且挡雨板一侧通过连接座安装照明灯，所述排污管顶部通过安装座安装流速计，且流速计位于导流管与支撑杆之间。
进一步地，所述排污管表面设有高锰钢层。
进一步地，所述太阳能蓄电池与照明灯和水质检测仪电性相连。
进一步地，所述水质检测仪底座内桶螺栓安装阻尼减震器。
进一步地，所述水质检测仪底座底部通过螺杆安装真空吸盘。
与现有技术相比，本实用新型具有如下有益效果：
一种污水排污口水质监测装置，通过挡雨板的设置，可以遮挡室外的风雨和阳光，起到了很好的保护作用，通过照明灯的设置，可以在光线不足的时候提供有效的照明，通过置物台的设置，可以置放一些物品和仪器设备，通过密封圈的设置，起到了很好的密封作用，通过导流管和抽水泵的设置，可以将污水从排污管中抽取出来，通过流速计的设置，可以有效的测量排污管的污水流速，以便于检测的精确性，通过抽湿机的设置，可以保持置物台周边干燥，避免湿气腐蚀水质检测仪，通过水质检测仪的设置，可以很好的检测污水的污染程度，通过支撑杆的设置，起到了很好的支撑作用，通过除静电风机的设置，可以有效的消除水质检测仪周边的静电，避免静电过多，造成静电危害或者吸附灰尘腐蚀设备。
