申请日2018.02.07
公开(公告)日2018.08.28
IPC分类号C02F1/32; C02F7/00
摘要
本发明涉及环保技术领域，尤其涉及一种工业废水处理装置及使用方法，包括光催化塔，泥斗和固定架，所述光催化塔内竖直地设有波形紫外灯，所述波形紫外灯外套有光催化网罩，所述光催化网罩表面涂覆有光催化剂涂层;所述泥斗正上方设有曝气盘，所述泥斗下端设有泥斗阀，所述曝气盘通过进气管与空气泵连接，所述进气管设有进气阀;所述光催化塔的下侧壁设有进水装置，上侧壁设有出水装置，所述曝气盘与光催化塔之间可拆卸连接。本发明结构简单，装置内部各部件易于拆卸，方便清洗与维修;光催化降解法方法简便，绿色环保，不产生二次污染，反应过程充分，工业废水处理效果好。
权利要求书

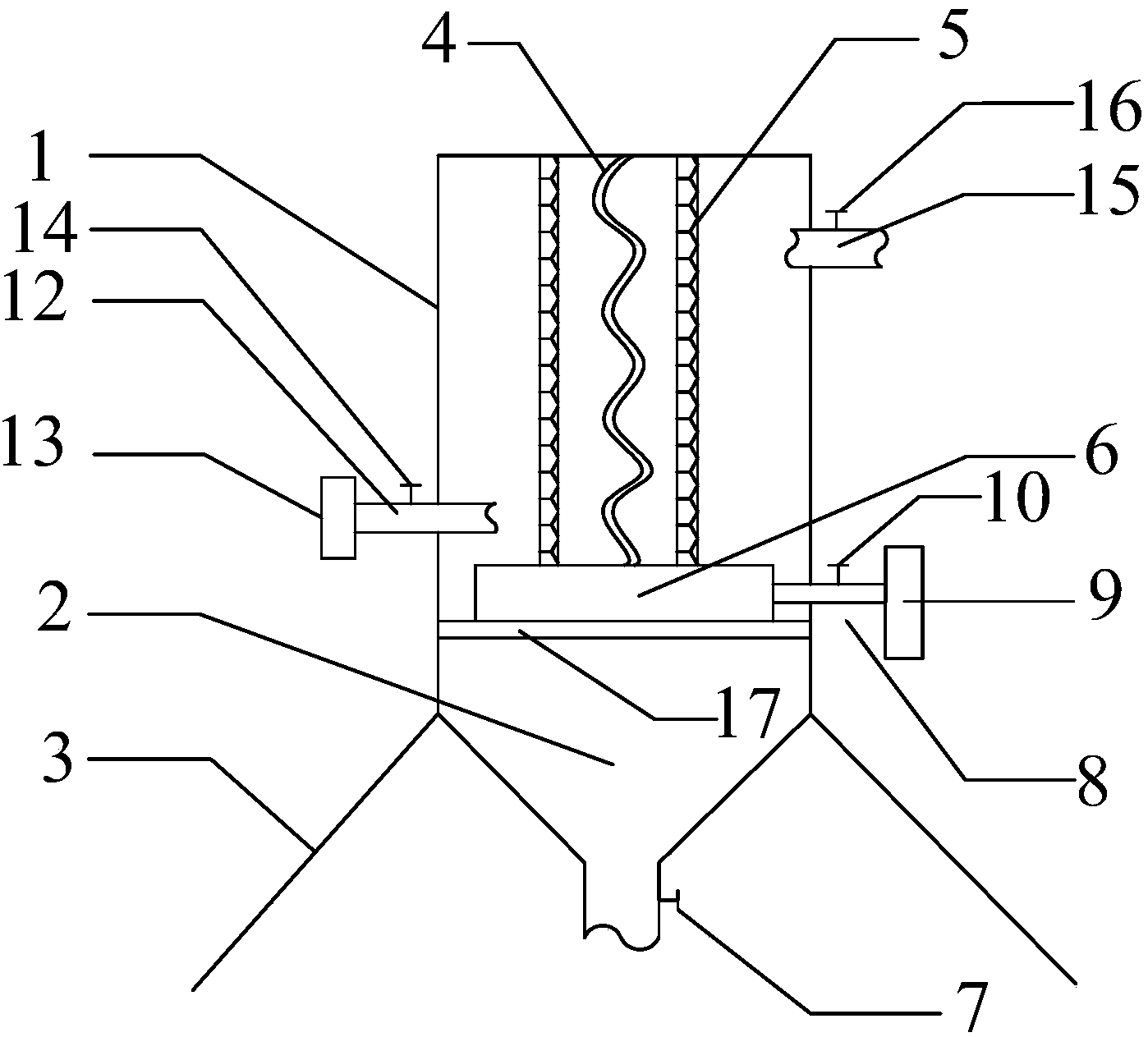

1.一种工业废水处理装置，其特征在于，包括光催化塔(1)，泥斗(2)和固定架(3)，所述光催化塔内竖直地设有波形紫外灯(4)，所述波形紫外灯外套有光催化网罩(5)，所述光催化网罩表面涂覆有光催化剂涂层;所述泥斗正上方设有曝气盘(6)，所述泥斗下端设有泥斗阀(7)，所述曝气盘通过进气管(8)与空气泵(9)连接，所述进气管设有进气阀(10);所述光催化塔的下侧壁设有进水装置，上侧壁设有出水装置，所述曝气盘与光催化塔之间可拆卸连接。
2.根据权利要求1所述的一种工业废水处理装置，其特征在于，所述光催化网罩为中空的圆柱结构，网罩表面设有若干均匀分布的蜂窝状网孔(11)，所述网孔表面涂覆有光催化剂涂层。
3.根据权利要求1所述的一种工业废水处理装置，其特征在于，所述进水装置包括进水管(12)和蠕动泵(13)，所述进水管设有进水阀(14);所述出水装置包括出水管(15)，所述出水管上设有出水阀(16)。
4.根据权利要求1所述的一种工业废水处理装置，其特征在于，所述光催化塔为中空的圆柱形结构，所述泥斗为沿光催化塔中轴向下延伸的圆锥形结构。
5.根据权利要求1所述的一种工业废水处理装置，其特征在于，所述曝气盘下设有曝气盘支架(17)，所述曝气盘支架为带有三个均匀分布的卡脚的环状结构，所述曝气盘支架通过卡脚卡接于光催化塔靠近泥斗的内侧壁，所述曝气盘放置于曝气盘支架的上表面。
6.根据权利要求5所述的一种工业废水处理装置，所述卡脚与光催化塔内侧壁接触的接触面为弧面结构，所述卡脚的端部设有防滑凸起。
7.根据权利要求1或2或3或4或5或6所述的一种工业废水处理装置，其特征在于，所述光催化剂涂层的材质为纳米二氧化钛。
8.一种如权利要求7所述的工业废水处理装置的使用方法，其特征在于，包括以下步骤：
(1)关闭出水阀和泥斗阀，打开进水阀，将工业废水由蠕动泵泵入光催化塔中;
(2)打开进气阀、紫外灯与空气泵，由曝气盘进行曝气，在紫外光与曝气作用下，光催化网罩表面的光催化剂涂层与工业废水反应，反应时间为8~24h;
(3)反应结束后，将处理好的工业废水由出水管排出;
(4)装置每连续运行4~7天后，将泥斗阀打开，进行排泥。
9.根据权利要求8所述的一种工业废水处理装置的使用方法，其特征在于，步骤(1)中，所述工业废水的浓度为120~160mg/L。
说明书
一种工业废水处理装置及使用方法
技术领域
本发明涉及环保技术领域，尤其涉及一种工业废水处理装置及使用方法。
背景技术
工业废水(industrial wastewater)包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。工业废水种类繁多，成分复杂。例如电解盐工业废水中含有汞，重金属冶炼工业废水含铅、镉等各种金属，电镀工业废水中含氰化物和铬等各种重金属，石油炼制工业废水中含酚，农药制造工业废水中含各种农药等。
由于工业废水中常含有多种有毒物质，污染环境对人类健康有很大危害，因此要开发综合利用，化害为利，并根据废水中污染物成分和浓度，采取相应的净化措施进行处置，例如废水中含有氧化物、SS、软金属、重金属、泥沙、油等废弃物，废水中COD\BOD含量较高，如果不经过处理，直接影响后道加工，时间长久容易发臭，必须经过废水处理，由于表面处理绝大部分采用酸、碱处理，在废水处理过程中，必须调整PH价值，因此容易产生大量的工业盐;同时必须除油(因为油含量超标废水生物处理，微生物不能生存)。目前表面处理产生的工业废水，一般采用上述传统的废水处理工艺，存在着一次性投资大，处理费用较高，浪费资源，容易产生二次污染的问题。
发明内容
本发明为了克服传统工业废水处理工艺存在成本高、浪费资源、容易产生二次污染的问题，提供了一种结构简单、条件易于控制的工业废水处理装置。
本发明还提供了一种工业废水处理装置的使用方法。
为了实现上述目的，本发明采用以下技术方案：
一种工业废水处理装置，包括光催化塔，泥斗和固定架，所述光催化塔内竖直地设有波形紫外灯，所述波形紫外灯外套有光催化网罩，所述光催化网罩表面涂覆有光催化剂涂层;所述泥斗正上方设有曝气盘，所述泥斗下端设有泥斗阀，所述曝气盘通过进气管与空气泵连接，所述进气管设有进气阀;所述光催化塔的下侧壁设有进水装置，上侧壁设有出水装置，所述曝气盘与光催化塔之间可拆卸连接。
波形紫外灯的光照角度更为充分，使得光催化反应更为充分，能够提高光催化降解工业废水的效果。
作为优选，所述光催化网罩为中空的圆柱结构，网罩表面设有若干均匀分布的蜂窝状网孔，所述网孔表面涂覆有光催化剂涂层，该结构使得光催化剂涂层能够充分与工业废水接触，提高处理效果。
作为优选，所述进水装置包括进水管和蠕动泵，所述进水管设有进水阀;所述出水装置包括出水管，所述出水管上设有出水阀。
作为优选，所述光催化塔为中空的圆柱形结构，所述泥斗为沿光催化塔中轴向下延伸的圆锥形结构。
作为优选，所述曝气盘下设有曝气盘支架，所述曝气盘支架为带有三个均匀分布的卡脚的环状结构，所述曝气盘支架通过卡脚卡接于光催化塔靠近泥斗的内侧壁，所述曝气盘放置于曝气盘支架的上表面。
作为优选，所述卡脚与光催化塔内侧壁接触的接触面为弧面结构，所述卡脚的端部设有防滑凸起。
作为优选，所述光催化剂涂层的材质为纳米二氧化钛。
一种工业废水处理装置的使用方法，包括以下步骤：
(1)关闭出水阀和泥斗阀，打开进水阀，将工业废水由蠕动泵泵入光催化塔中;
(2)打开进气阀、紫外灯与空气泵，由曝气盘进行曝气，在紫外光与曝气作用下，光催化网罩表面的光催化剂涂层与工业废水反应，反应时间为8~24h;
(3)反应结束后，将处理好的工业废水由出水管排出;
(4)装置每连续运行4~7天后，将泥斗阀打开，进行排泥。
作为优选，步骤(1)中，所述工业废水的浓度为120~160mg/L。
因此，本发明具有如下有益效果：
(1)结构简单，装置内部各部件易于拆卸，方便清洗与维修;
(2)光催化降解法方法简便，绿色环保，不产生二次污染，反应过程充分，工业废水处理效果好。
