申请日2018.02.08
公开(公告)日2018.11.27
IPC分类号B01D29/64; B01D29/96; B01D35/16
摘要
本实用新型提供一种具有污水分级清理的环保装置，涉及环保设备领域，包括底座，底座的顶部固定连接有支撑腿，支撑腿的顶部分别固定连接有一级清理装置和二级清理装置，一级清理装置和二级清理装置之间固定连接有连接水管，一级清理装置的顶部固定连接有进水斗，一级清理装置的底部固定连接有第一驱动箱，第一驱动箱的内部设置有第一电机，第一电机通过其顶部的转轴传动连接有第一齿轮。该具有污水分级清理的环保装置，通过支撑腿顶部的一级清理装置，能够对污水进行初步的净化，通过一级清理装置内部的粉碎搅拌棍，能够有效的对污水中的结块的和较大的杂质进行粉碎和搅拌，不仅能够使杂质不易堵塞连接水管，而且能够使过滤的效果更加好。
权利要求书

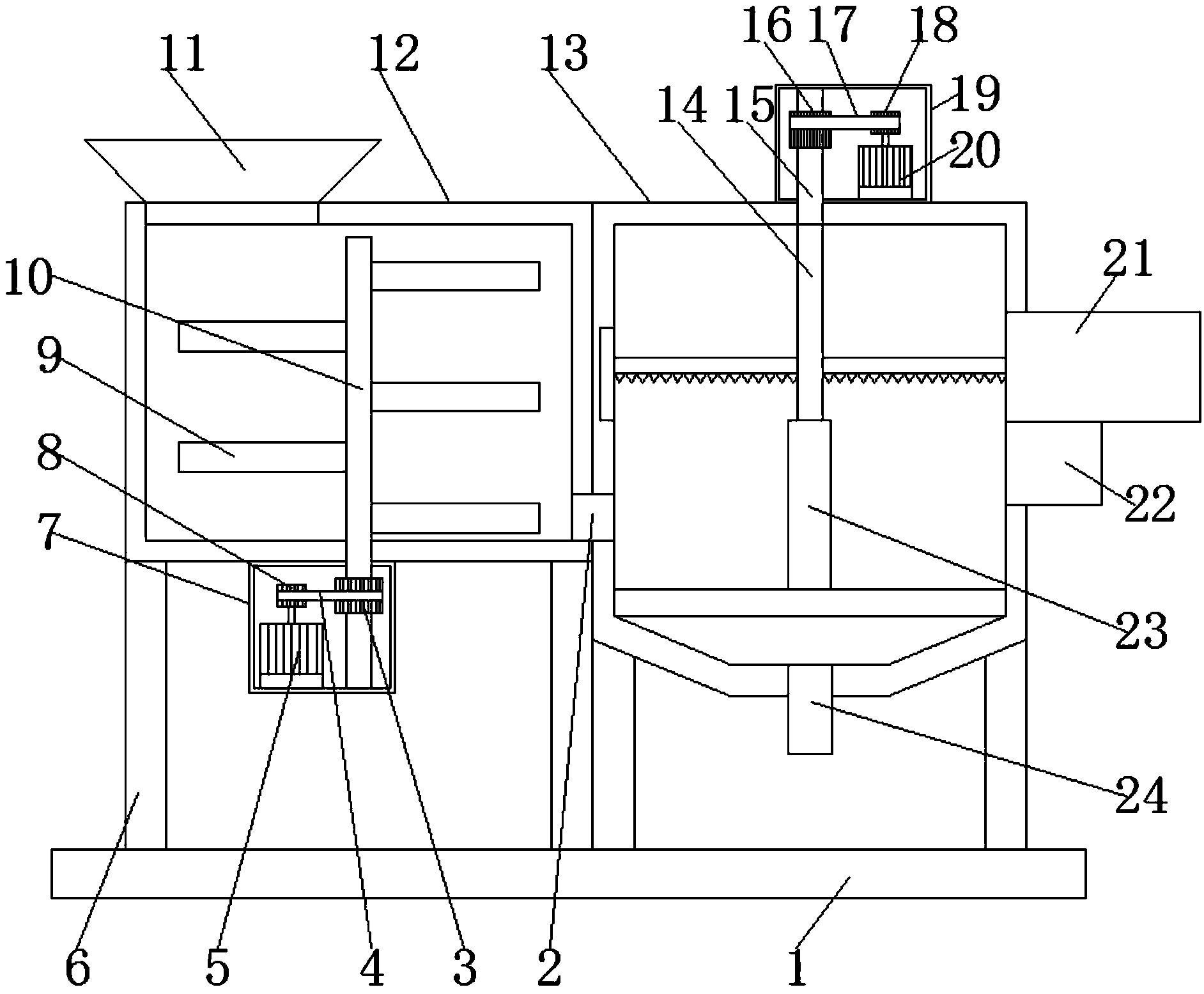

1.一种具有污水分级清理的环保装置，包括底座(1)，其特征在于：所述底座(1)的顶部固定连接有支撑腿(6)，所述支撑腿(6)的顶部分别固定连接有一级清理装置(12)和二级清理装置(13)，所述一级清理装置(12)和二级清理装置(13)之间固定连接有连接水管(2);
所述一级清理装置(12)的顶部固定连接有进水斗(11)，所述一级清理装置(12)的底部固定连接有第一驱动箱(7)，所述第一驱动箱(7)的内部设置有第一电机(5)，所述第一电机(5)通过其顶部的转轴传动连接有第一齿轮(8)，所述第一电机(5)的右侧设置有第一转轴(10)，所述第一转轴(10)上设置有第二齿轮(3)，所述第一齿轮(8)和第二齿轮(3)的外部均套设有第一皮带(4)，所述第一转轴(10)上固定连接有粉碎搅拌棍(9);
所述二级清理装置(13)的顶部固定连接有第二驱动箱(19)，所述第二驱动箱(19)的内部设置有第二电机(20)，所述第二电机(20)通过其顶部的转轴传动连接有第三齿轮(18)，所述第二电机(20)的左侧设置有第二转轴(15)，所述第二转轴(15)上设置有第四齿轮(16)，所述第三齿轮(18)和第四齿轮(16)的外部均套设有第二皮带(17)，所述第二转轴(15)的一端贯穿第二驱动箱(19)和二级清理装置(13)且通过联轴器传动连接有螺杆(14)，所述螺杆(14)的下侧设置有活动杆(23)，所述活动杆(23)的底部固定连接有连接块(34)，所述连接块(34)的两侧均固定连接有过滤网(36)，所述过滤网(36)的外部固定连接有边框(37)，所述二级清理装置(13)的右侧固定连接有第三驱动箱(21)，所述二级清理装置(13)的底部设置有出水管道(24);
所述第三驱动箱(21)的内部设置有第三电机(29)，所述第三电机(29)通过其一侧的转轴传动连接有第五齿轮(30)，所述第五齿轮(30)的外部套设有第三皮带(31)，所述第五齿轮(30)通过第三皮带(31)传动连接有第六齿轮(28)，所述第六齿轮(28)的内部设置有第三转轴(32)，所述第三转轴(32)上设置有第七齿轮(27)，所述第七齿轮(27)的顶部啮合有齿条(25)，所述齿条(25)的左侧固定连接有刮板(39)，所述第三转轴(32)的左侧设置有隔板(33)，所述第三驱动箱(21)的底部开设有通孔(26)。
2.根据权利要求1所述的一种具有污水分级清理的环保装置，其特征在于：所述活动杆(23)的内部开设有螺孔(35)，所述螺杆(14)通过螺孔(35)与活动杆(23)螺纹连接。
3.根据权利要求1所述的一种具有污水分级清理的环保装置，其特征在于：所述二级清理装置(13)的内壁上开设有凹槽(38)，所述凹槽(38)的形状与刮板(39)的形状相匹配。
4.根据权利要求1所述的一种具有污水分级清理的环保装置，其特征在于：所述第三驱动箱(21)的底部固定连接有收集装置(22)，所述收集装置(22)的内部设置有收集槽(44)。
5.根据权利要求4所述的一种具有污水分级清理的环保装置，其特征在于：所述收集槽(44)的右侧设置有回收门(42)，所述回收门(42)的一侧固定连接有把手(43)。
6.根据权利要求1所述的一种具有污水分级清理的环保装置，其特征在于：所述第三驱动箱(21)内腔的顶部固定连接有支架(40)，所述支架(40)的底部固定连接有限位块(41)，所述限位块(41)与齿条(25)之间开设有滑槽(45)。
说明书
一种具有污水分级清理的环保装置
技术领域
本实用新型涉及环保设备技术领域，具体为一种具有污水分级清理的环保装置。
背景技术
污水清理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水清理设备，一般先过滤再对其进行排放，但是污水中含有较多的杂质，为此，难以顺利由滤网中滤出，并且滤网经过长时间的过滤，其上方会粘附大量的杂质，若不清除，会出现堵塞的现象。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种具有污水分级清理的环保装置，解决了上述问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种具有污水分级清理的环保装置，包括底座，所述底座的顶部固定连接有支撑腿，所述支撑腿的顶部分别固定连接有一级清理装置和二级清理装置，所述一级清理装置和二级清理装置之间固定连接有连接水管。
所述一级清理装置的顶部固定连接有进水斗，所述一级清理装置的底部固定连接有第一驱动箱，所述第一驱动箱的内部设置有第一电机，所述第一电机通过其顶部的转轴传动连接有第一齿轮，所述第一电机的右侧设置有第一转轴，所述第一转轴上设置有第二齿轮，所述第一齿轮和第二齿轮的外部均套设有第一皮带，所述第一转轴上固定连接有粉碎搅拌棍。
所述二级清理装置的顶部固定连接有第二驱动箱，所述第二驱动箱的内部设置有第二电机，所述第二电机通过其顶部的转轴传动连接有第三齿轮，所述第二电机的左侧设置有第二转轴，所述第二转轴上设置有第四齿轮，所述第三齿轮和第四齿轮的外部均套设有第二皮带，所述第二转轴的一端贯穿第二驱动箱和二级清理装置且通过联轴器传动连接有螺杆，所述螺杆的下侧设置有活动杆，所述活动杆的底部固定连接有连接块，所述连接块的两侧均固定连接有过滤网，所述过滤网的外部固定连接有边框，所述二级清理装置的右侧固定连接有第三驱动箱，所述二级清理装置的底部设置有出水管道。
所述第三驱动箱的内部设置有第三电机，所述第三电机通过其一侧的转轴传动连接有第五齿轮，所述第五齿轮的外部套设有第三皮带，所述第五齿轮通过第三皮带传动连接有第六齿轮，所述第六齿轮的内部设置有第三转轴，所述第三转轴上设置有第七齿轮，所述第七齿轮的顶部啮合有齿条，所述齿条的左侧固定连接有刮板，所述第三转轴的左侧设置有隔板，所述第三驱动箱的底部开设有通孔。
优选的，所述活动杆的内部开设有螺孔，所述螺杆通过螺孔与活动杆螺纹连接。
优选的，所述二级清理装置的内壁上开设有凹槽，所述凹槽的形状与刮板的形状相匹配。
优选的，所述第三驱动箱的底部固定连接有收集装置，所述收集装置的内部设置有收集槽。
优选的，所述收集槽的右侧设置有回收门，所述回收门的一侧固定连接有把手。
优选的，所述第三驱动箱内腔的顶部固定连接有支架，所述支架的底部固定连接有限位块，所述限位块与齿条之间开设有滑槽。
