申请日2018.02.08
公开(公告)日2018.11.20
IPC分类号C02F9/02; C02F103/30
摘要
本实用新型公开了一种印染污水过滤净化装置，包括第一壳体和第二壳体，所述第二壳体位于第一壳体的顶部一侧，第一壳体的一侧开设有进水口，第二壳体的另一侧连接有溢流管，且溢流管远离第二壳体的一端延伸至第一壳体的内部，第一壳体远离第二壳体的一侧开设有出水口，第一壳体的顶部通过螺栓安装有转动电机，第一壳体的内部安装有两个竖直设置的第一隔板，且两个第一隔板之间设有转动轴，两个第一隔板上分别开设有第一通孔和第二通孔，且第一通孔位于第一隔板的顶部，第二通孔位于第一隔板的底部。本实用新型结构简单，使用方便，能够初步减低污水中的色度和COD含量，减轻后续污水处理的难度。
权利要求书
1.一种印染污水过滤净化装置，包括第一壳体(1)和第二壳体(2)，其特征在于，所述第二壳体(2)位于第一壳体(1)的顶部一侧，第一壳体(1)的一侧开设有进水口(3)，第二壳体(2)的另一侧连接有溢流管(7)，且溢流管(7)远离第二壳体(2)的一端延伸至第一壳体(1)的内部，第一壳体(1)远离第二壳体(2)的一侧开设有出水口(4)，第一壳体(1)的顶部通过螺栓安装有转动电机(9)，第一壳体(1)的内部安装有两个竖直设置的第一隔板(8)，且两个第一隔板(8)之间设有转动轴(10)，两个第一隔板(8)上分别开设有第一通孔(13)和第二通孔(15)，且第一通孔(13)位于第一隔板(8)的顶部，第二通孔(15)位于第一隔板(8)的底部，第一壳体(1)的内部安装有水平设置的渗水板(11)和竖直设置的第一活性炭吸附层(14)和第二活性炭吸附层(16)，且渗水板(11)和第一活性炭吸附层(14)分别位于两个第一隔板(8)相互远离的一侧，第二活性炭吸附层(16)位于第一活性炭吸附层(14)远离第一隔板(8)的一侧。
2.根据权利要求1所述的一种印染污水过滤净化装置，其特征在于，所述转动电机(9)的输出轴延伸至第一壳体(1)的内部与转动轴(10)焊接，且转动轴(10)上焊接有搅拌桨(17)，所述第一壳体(1)和第二壳体(2)为一体式结构。
3.根据权利要求1所述的一种印染污水过滤净化装置，其特征在于，所述渗水板(11)的底部设有支撑架，且渗水板(11)的顶部设有滤砂层(12)。
4.根据权利要求1所述的一种印染污水过滤净化装置，其特征在于，两个第一隔板(8)之间设有三角堰板(18)，且三角堰板(18)安装在开设有第一通孔(13)的第一隔板(8)上，且三角堰板(18)的顶部位于第一通孔(13)的顶部和底部之间。
5.根据权利要求1所述的一种印染污水过滤净化装置，其特征在于，所述第二壳体(2)的内部安装有两个竖直设置的过滤网(5)，且第二壳体(2)的顶端内壁上悬挂有填料(6)，且填料(6)位于过滤网(5)靠近溢流管(7)的一侧，且溢流管(7)位于第一隔板(8)远离出水口(4)的一侧。
说明书
一种印染污水过滤净化装置
技术领域
本实用新型涉及污水过滤净化装置技术领域，尤其涉及一种印染污水过滤净化装置。
背景技术
化学需氧量COD(ChemicalOxygenDemand)是在一定的条件下，采用一定的强氧化剂处理水样时，所消耗的氧化剂量。它是表示水中还原性物质多少的一个指标。
化学需氧量(COD)又往往作为衡量水中有机物质含量多少的指标。化学需氧量越大，说明水体受有机物的污染越严重，印染污水中色度是造成印染废水COD的主要原因，降低污水中的色度，从而便间接的使得COD下降，为此我们提出一种印染污水过滤净化装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种印染污水过滤净化装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种印染污水过滤净化装置，包括第一壳体和第二壳体，所述第二壳体位于第一壳体的顶部一侧，第一壳体的一侧开设有进水口，第二壳体的另一侧连接有溢流管，且溢流管远离第二壳体的一端延伸至第一壳体的内部，第一壳体远离第二壳体的一侧开设有出水口，第一壳体的顶部通过螺栓安装有转动电机，第一壳体的内部安装有两个竖直设置的第一隔板，且两个第一隔板之间设有转动轴，两个第一隔板上分别开设有第一通孔和第二通孔，且第一通孔位于第一隔板的顶部，第二通孔位于第一隔板的底部，第一壳体的内部安装有水平设置的渗水板和竖直设置的第一活性炭吸附层和第二活性炭吸附层，且渗水板和第一活性炭吸附层分别位于两个第一隔板相互远离的一侧，第二活性炭吸附层位于第一活性炭吸附层远离第一隔板的一侧。
优选的，所述转动电机的输出轴延伸至第一壳体的内部与转动轴焊接，且转动轴上焊接有搅拌桨，所述第一壳体和第二壳体为一体式结构。
优选的，所述渗水板的底部设有支撑架，且渗水板的顶部设有滤砂层。
优选的，两个第一隔板之间设有三角堰板，且三角堰板安装在开设有第一通孔的第一隔板上，且三角堰板的顶部位于第一通孔的顶部和底部之间。
优选的，所述第二壳体的内部安装有两个竖直设置的过滤网，且第二壳体的顶端内壁上悬挂有填料，且填料位于过滤网靠近溢流管的一侧，且溢流管位于第一隔板远离出水口的一侧。
本实用新型有益效果是：

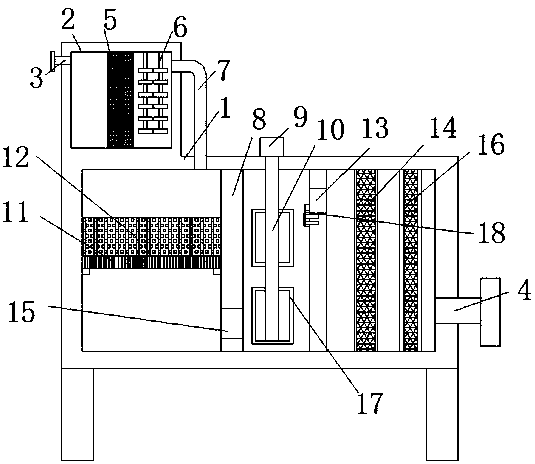

通过第一壳体、第二壳体、进水口、出水口、过滤网、填料、溢流管、第一隔板、转动电机、转动轴、渗水板、滤砂层、第一通孔、第一活性炭吸附层、第二通孔、第二活性炭吸附层、搅拌桨、三角堰板等结构的设置，使得印染污水在过滤时通过过滤网，活性炭和滤砂层有效的对污水中的色度和COD进行初步清除，为后续的污水处理带来便利，该装置结构简单，使用方便，能够初步减低污水中的色度和COD含量，减轻后续污水处理的难度。
