申请日2018.02.08
公开(公告)日2018.11.20
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型涉及一种电镀用污水处理设备，包括壳体,壳体内设有隔板，隔板将壳体分为上壳体与下壳体，上壳体上设有进液口和进药口，下壳体内设有过滤组件和活性炭吸附组件，下壳体底部设有出液口，隔板上设有用于打开连通上壳体与下壳体的开合组件，出液口处还设有用于监控污水处理效果的污水收集组件，出液口处设有调节污水流向的三通阀，三通阀一开口连接暂存池，暂存池内设有水泵，连通水泵设有第一通管，第一通管远离水泵的一端连通上壳体中的进液口。对污水收集组件中的污水进行检测，将处理合格的污水排出，将处理不合格的污水送入到进液口再次处理，使得电镀污水的处理形成闭环的回路，减小了处理设备所占面积。
权利要求书

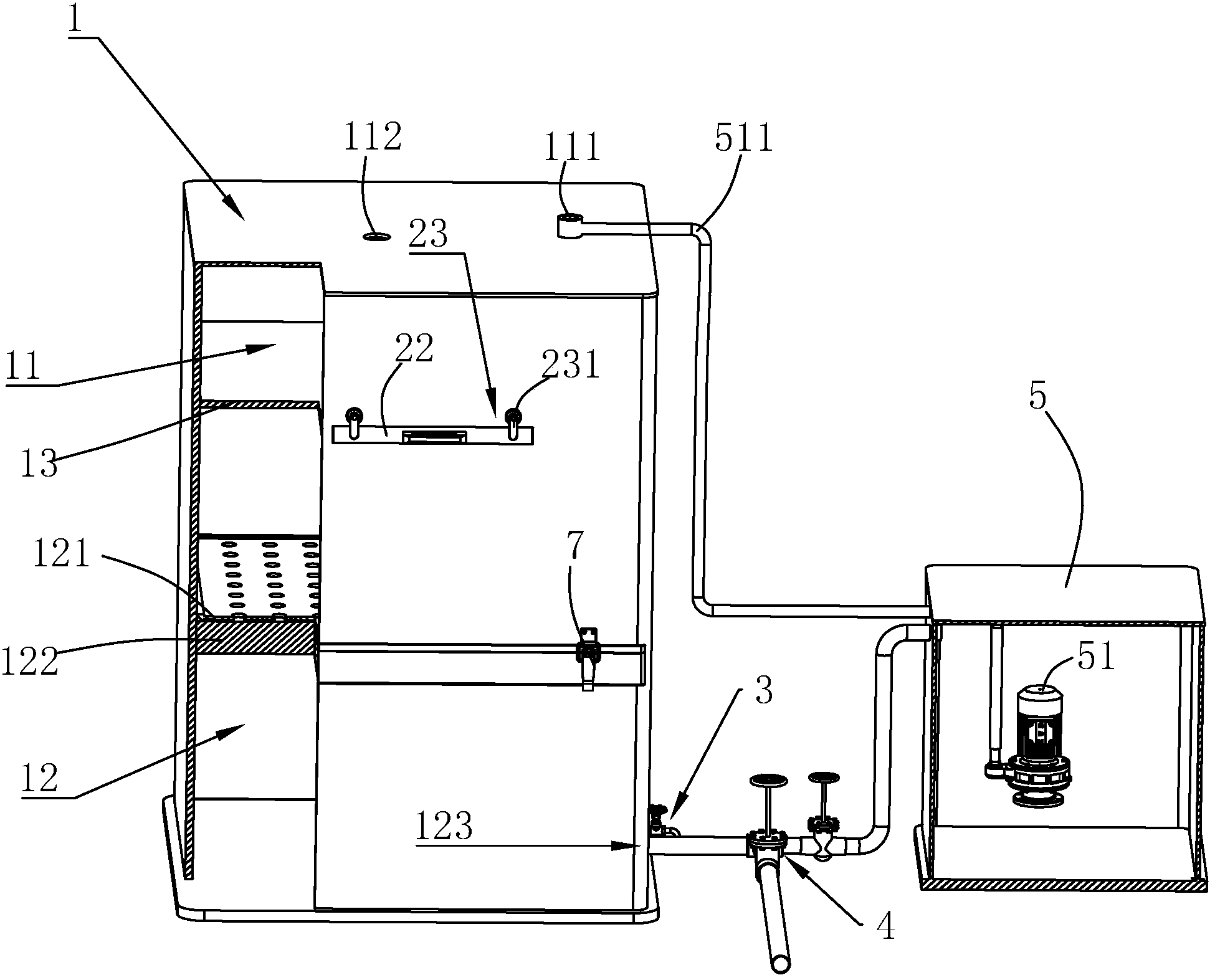

1.一种电镀用污水处理设备，包括壳体(1),所述壳体(1)内设有隔板(13)，所述隔板(13)将所述壳体(1)分为上壳体(11)与下壳体(12)，所述上壳体(11)上设有进液口(111)和进药口(112)，所述下壳体(12)内设有过滤组件(121)和活性炭吸附组件(122)，所述下壳体(12)底部还设有出液口(123)，其特征在于，所述隔板(13)上设有用于打开连通所述上壳体(11)与下壳体(12)的开合组件(2)，所述出液口(123)处还设有用于监控污水处理效果的污水收集组件(3)，所述出液口(123)处连接有调节污水流向的三通阀(4)，所述三通阀(4)一开口连通暂存池(5)，所述暂存池(5)内设有设有水泵(51)，连通所述水泵(51)设有第一通管(511)，所述第一通管(511)远离水泵(51)的一端连通上壳体(11)中的进液口(111)。
2.根据权利要求1所述的一种电镀用污水处理设备，其特征在于，所述污水收集组件(3)包括设于下壳体(12)中的第二通管(31)，所述第二通管(31)连通所述下壳体(12)内部，所述第二通管(31)远离下壳体(12)的一侧设有第一开关阀(32)。
3.根据权利要求2所述的一种电镀用污水处理设备，其特征在于，所述开合组件(2)包括设于壳体(1)侧壁与隔板(13)等高的第一通孔(21)，所述第一通孔(21)上滑动穿设有挡块(22)，所述隔板(13)上设有与挡块(22)组合开启或关闭上壳体(11)与下壳体(12)通道的凹槽(131)，所述壳体(1)外侧还设有用于锁定所述挡块(22)的固定组件(23)。
4.根据权利要求3所述的一种电镀用污水处理设备，其特征在于，所述固定组件(23)包括转动设于所述壳体(1)上固定旋钮(231)，所述固定旋钮(231)通过旋转抵紧所述壳体(1)与挡块(22)。
5.根据权利要求4所述的一种电镀用污水处理设备，其特征在于，所述挡块(22)远离隔板(13)的一侧设有用于滑动挡块(22)的把手(221)。
6.根据权利要求1所述的一种电镀用污水处理设备，其特征在于，所述活性炭吸附组件(122)设于过滤组件(121)的下方并与所述过滤组件(121)固定连接，所述过滤组件(121)与活性炭吸附组件(122)于壳体(1)上可拆卸连接。
7.根据权利要求6所述的一种电镀用污水处理设备，其特征在于，所述下壳体(12)上设有第二通孔(6)，所述过滤组件(121)和活性炭吸附组件(122)滑动穿设于所述第二通孔(6)中，所述下壳体(12)上还设有用于固定所述过滤组件(121)和活性炭吸附组件(122)的插锁(7)。
8.根据权利要求1所述的一种电镀用污水处理设备，其特征在于，所述三通阀(4)两开口分别连接有第三通管(41)与第四通管(42)，所述第三通管(41)上设有第二开关阀(411)并连通所述暂存池(5)，所述第四通管(42)上设有第三开关阀(421)。
说明书
一种电镀用污水处理设备
技术领域
本实用新型涉及污水处理设备领域，尤其涉及一种电镀用污水处理设备。
背景技术
电镀污水中含有大量的铬、锌、铜、镉、铅、镍等重金属离子以及酸、碱、氰化物具有很大毒性的物质，有些还含致癌、致畸、致突变的剧毒物质，如氰可引起人畜急性中毒，致死，低浓度长期作用也能造成慢性中毒;六价铬可引起肺癌、肠胃道疾病和贫血，并会在骨、脾和肝脏内蓄积;鉴于电镀污水对人们的生命安全造成的巨大威胁，对其进行回收处理是极其必要的。
申请公布号为CN105621760A的中国专利公开了一种电镀用废水处理装置，包括由壳体和隔板组成的反应池，所述隔板将壳体分为上壳体和下壳体，所述隔板上设有第一泄流口，第一泄流口位于隔板与上壳体连接的一侧;所述下壳体设有筛网过滤机构和活性炭过滤机构，活性炭过滤机构位于筛网过滤机构的出水方向一侧;所述上壳体和下壳体上均设有与反应池内部相通的药剂筒和电解器。
该方案在使用时，污水在上壳体中与药品发生反应后，再通过第一泄流口进入到下壳体中进行过滤及活性炭的吸附，用于处理电镀污水。该方案的不足之处在于，该方案处理污水采用的为开环系统，在电镀污水处理结束后，若处理过后的污水中依然还有大量的有毒物质时，需再多加处理池进行处理，增大到了该处理电镀污水装置所占的空间。
实用新型内容
本实用新型的目的在于提供一种电镀用污水处理设备，使用闭环的处理结构进行处理电镀污水，在保障处理效果的同时降低了处理设备所占空间。
本实用新型的上述目的是通过以下技术方案得以实现的：
一种电镀用污水处理设备，包括壳体,所述壳体内设有隔板，所述隔板将所述壳体分为上壳体与下壳体，所述上壳体上设有进液口和进药口，所述下壳体内设有过滤组件和活性炭吸附组件，所述下壳体底部还设有出液口，所述隔板上设有用于打开连通所述上壳体与下壳体的开合组件，所述出液口处还设有用于监控污水处理效果的污水收集组件，所述出液口处连接有调节污水流向的三通阀，所述三通阀一开口连接暂存池，所述暂存池内设有水泵，连通所述水泵设有第一通管，所述第一通管远离水泵的一端连通上壳体中的进液口。
实施上述技术方案，电镀污水通过进液口进入到上壳体中，同时通过进药口进入药品，在上壳体中，药品与电镀污水充分发生反应后，再打开开合组件，使混合液流入到过滤组件和活性炭吸附组件进行再次的处理，处理后的污水通过污水收集组件收集再进行检测，将处理合格的污水直接排出，将处理不合格的污水送入到暂存池中，暂存池中的水泵将污水通过第一通管进入到进液口再次处理，使得电镀污水的处理形成闭环的形式，减小了处理设备所占面积，又方便了对污水处理的实时监控，提高了电镀污水的处理效率。
进一步，所述污水收集组件包括设于下壳体上的第二通管，所述第二通管连通所述下壳体内部，第二通管远离下壳体的一侧设有第一开关阀。
实时上述技术方案，通过第二通管和设于第二通管上的第一开关阀，方便随时取出出液口处的电镀污水，再进行检查判断是否合格，从而方便了对电镀污水的实时监控。
进一步，所述开合组件包括设于壳体侧壁与隔板等高的第一通孔，所述第一通孔滑动穿设有挡块，所述隔板上设有与挡块组合开启或关闭上壳体与下壳体上通道的凹槽，所述壳体外侧还设有用于锁定所述挡块的固定组件。
实施上述技术方案，滑动第一通孔上的挡块，使挡块靠近隔板的一侧进行打开与关闭凹槽，当挡块移动关闭凹槽时，挡块远离凹槽的一侧使用固定组件固定住挡块使上壳体内发生反应。
进一步，所述固定组件包括转动设于所述壳体上固定旋钮，所述固定旋钮通过旋转抵紧所述壳体与挡块。
实施上述技术方案，通过旋转壳体上的旋钮，使旋钮一部分处于挡块远离凹槽的一端进而阻挡挡块向外滑动。
进一步，所述挡块远离隔板的一侧设有用于滑动挡块的把手。
实施上述技术方案，通过把手滑出挡块，方便对隔板的开合。
进一步，所述活性炭吸附组件设于过滤组件上的下方并与所述过滤组件固定连接，所述过滤组件与活性炭吸附组件于壳体上可拆卸连接。
实施上述技术方案，将活性炭吸附组件固定在过滤组件的下方，使过滤掉固体的电镀污水再作吸附处理，提高了处理效果;将活性炭吸附组件与过滤组件作为一个整体与壳体可拆卸连接，方便清理和更换过滤组件与活性炭吸附组件。
进一步，所述下壳体上设有第二通孔，所述过滤组件和活性炭吸附组件滑穿设于所述第二通孔中，所述下壳体上还设有用于固定所述过滤组件和活性炭吸附组件的插锁。
实施上述技术方案，过滤组件与活性炭吸附组件穿过第二通孔插入与取出，使用插锁将过滤组件与活性炭吸附组件固定在壳体上，结构简单，方便更换。
进一步，所述三通阀两开口分别连接有第三通管与第四通管，所述第三通管上设有第二开关阀并连通所述暂存池，所述第四通管上设有第三开关阀。
实施上述技术方案，当出液口处的电镀污水处理合格时，打开第三开关，将电镀污水直接排出，当出液口处理的案件不合格时，打开第二开关阀，使电镀污水进入到暂存池中通过水泵再次进入到进液口进行处理。
综上所述，本实用新型具有以下有益效果：
电镀污水通过进液口进入到上壳体中，同时通过进药口进入药品，在上壳体中，药品与电镀污水充分发生反应后，再打开开合组件，使混合液流入到过滤组件和活性炭吸附组件进行再次的处理，处理后的污水通过污水收集组件收集再进行检测，将处理合格的污水直接排出，将处理不合格的污水送入到暂存池中，暂存池中的水泵将污水通过第一通管进入到进液口再次处理，使得电镀污水的处理形成闭环的形式，减小了处理设备所占面积，又方便了对污水处理的实时监控，提高了电镀污水的处理效率。
