申请日2018.02.08
公开(公告)日2018.11.20
IPC分类号C02F9/04; C02F101/20; C02F103/16
摘要
本实用新型涉及一种含重金属的电镀废水处理综合设备，包括通过通管依次连接的储水池、加药搅拌池、沉淀池、过滤设备和反渗透浓缩设备,沉淀池内上端设有取液机构，过滤设备与反渗透浓缩设备间的通管上连通有支管，第一支管上设有第一开关阀，第一支管远离通管的一端连通有暂存箱，暂存箱内设有水泵，连通水泵设有第二支管，第二支管上远离水泵的一侧连通储水池。取液机构将沉淀池上方的清液取出进行重金属含量的检测，当检测结果不合格时，电镀废液通过第一支管进入到暂存箱中，暂存箱中的水泵抽取处理不合格的电镀废液进入到储水池中进行再次的处理，避免了处理不合格的电镀废水进入到接下来的工序中，减少了工序的浪费。
权利要求书

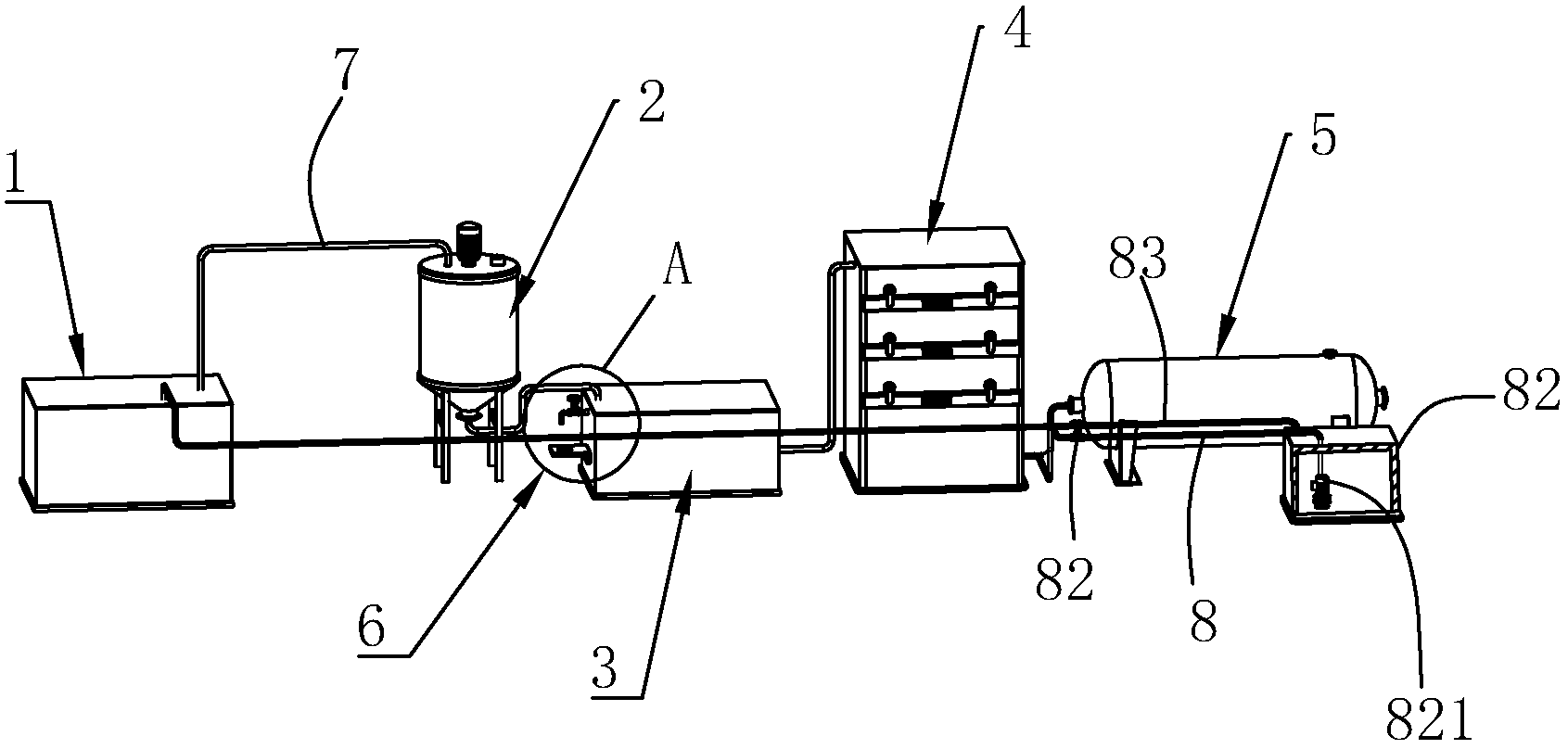

1.一种含重金属的电镀废水处理综合设备，包括通过通管(7)依次连接的储水池(1)、加药搅拌池(2)、沉淀池(3)、过滤设备(4)和反渗透浓缩设备(5),其特征在于，所述沉淀池(3)内上端设有用于取出检测电镀废水处理结果的取液机构(6)，所述过滤设备(4)与反渗透浓缩设备(5)间的通管(7)上连通有第一支管(8)，所述第一支管(8)上设有第一开关阀(81)，所述第一支管(8)远离通管(7)的一端连通有暂存箱(82)，所述暂存箱(82)内设有水泵(821)，连通所述水泵(821)设有第二支管(83)，所述第二支管(83)上远离水泵(821)的一侧连通所述储水池(1)。
2.根据权利要求1所述的一种含重金属的电镀废水处理综合设备，其特征在于，所述取液机构(6)包括与沉淀池(3)内上端连通的第三支管(61)，所述第三支管(61)远离一端设有第二开关阀(62)。
3.根据权利要求2所述的一种含重金属的电镀废水处理综合设备，其特征在于，所述沉淀池(3)外壁上于第二开关阀(62)的正下方设有凸起(63)，所述凸起(63)上设有用于安放收集废水的容器的凹槽(631)。
4.根据权利要求1所述的一种含重金属的电镀废水处理综合设备，其特征在于，所述过滤设备(4)包括过滤箱(41)，所述过滤箱(41)中设有多层过滤网(42)，每一所述过滤网(42)的周向边缘均设有框边(43)，所述框边(43)与所述过滤箱(41)可拆卸连接。
5.根据权利要求4所述的一种含重金属的电镀废水处理综合设备，其特征在于，所述过滤箱(41)中上设有若干通孔(411)，每一所述通孔(411)中穿设有所述框边(43)和过滤网(42)，所述框边(43)于所述通孔(411)中滑动设置。
6.根据权利要求1所述的一种含重金属的电镀废水处理综合设备，其特征在于，所述加药搅拌池(2)包括罐体(21)，所述罐体(21)上端设有投放助凝剂的开口(211)，所述罐体(21)内还设有搅拌组件(22)。
7.根据权利要求6所述的一种含重金属的电镀废水处理综合设备，其特征在于，所述搅拌组件(22)包括设于罐体(21)顶部的驱动电机(221)，所述驱动电机(221)的输出轴上连接有转动轴(222)，所述转动轴(222)穿过所述罐体(21)顶壁于所述罐体(21)内设有搅拌片(2221)。
说明书
一种含重金属的电镀废水处理综合设备
技术领域
本实用新型涉及废水处理设备领域，尤其涉及一种含重金属的电镀废水处理综合设备。
背景技术
电镀废水中含有大量的铬、锌、铜、镉、铅、镍等重金属离子以及酸、碱、氰化物具有很大毒性的物质，有些还含致癌、致畸、致突变的剧毒物质，如氰可引起人畜急性中毒，致死，低浓度长期作用也能造成慢性中毒;六价铬可引起肺癌、肠胃道疾病和贫血，并会在骨、脾和肝脏内蓄积;鉴于电镀废水对人们的生命安全造成的巨大威胁，对其进行回收处理是极其必要的。
授权公告号为CN206872605U的中国专利公开了一种电镀废水处理装置，该方案包括：储水池、加药搅拌池、酸碱度调节药剂投加模块、亚铁投加模块、第一电磁辐射模块、助凝剂注入模块、第一沉淀池、过滤设备、反渗透浓缩设备和蒸发结晶设备。
该方案向电镀废水中投加酸碱度调节药剂和亚铁后，通过电磁波对电镀废水进行照射，可使电镀废水中所含的重金属更易发生混凝沉淀，而后通过过滤去除电镀废水中的固体悬浮物，通过反渗透浓缩去除电镀废水中的盐，再通过蒸发结晶设备对由反渗透浓缩设备的浓水出口流出的浓水进行蒸发结晶。该方案的不足之处在于，沉淀池中，在重金属发生混凝沉淀后、没有对废水中的重金属含量作有效的监控，可能会使不合格的废水进入到下一道工序，导致最终废水的处理不合格，造成工艺上的浪费，现需要一种能够及时监控并反馈回储水池中的电镀废水处理装置。
实用新型内容
本实用新型的目的在于提供一种含重金属的电镀废水处理综合设备，能够在处理废水的过程中实时监控废水的处理情况，并能够及时做出反馈进行再次处理，减少了无用工序的浪费。
本实用新型的上述目的是通过以下技术方案得以实现的：
一种含重金属的电镀废水处理综合设备，包括通过通管依次连接的储水池、加药搅拌池、沉淀池、过滤设备和反渗透浓缩设备,所述沉淀池内上端设有用于取出检测电镀污水处理结果的取液机构，所述过滤设备与反渗透浓缩设备间的通管上连通有第一支管，所述第一支管上设有第一开关阀，所述第一支管远离通管的一端连通有暂存箱，所述暂存箱内设有水泵，连通所述水泵设有第二支管，所述第二支管上远离水泵的一侧连通所述储水池。
实施上述技术方案，电镀废水通过通管依次进入到储水池、加药搅拌池到沉淀池中进行沉淀，沉淀结束后的废液通过过滤设备将固体和液体进行分离，分离出的废液再进入反渗透浓缩设备分离出淡水与浓水;取液机构将沉淀池上方的清液取出进行重金属含量的检测，当检测合格时，直接过滤后进入到反渗透浓缩设备中，当检测结果不合格时，电镀废液通过第一支管进入到暂存箱中，暂存箱中的水泵抽取处理不合格的电镀废液进入到储水池中进行再次的处理，避免了处理不合格的电镀废水进入到接下来的工序中，减少了工序的浪费。
进一步，所述取液机构包括与沉淀池内上端连通的第三支管，所述第三支管远离一端设有第二开关阀。
实施上述技术方案，沉淀池中电镀废水上层的清液通过第三支管导出，打开第二开关阀收集废水再进行检测，结构简单，方便实用。
进一步，所述沉淀池外壁上于第二开关阀的正下方设有凸起，所述凸起上设有用于安放收集废水的容器的凹槽。
实施上述技术方案，在第二开关阀的正下方设置凸起和在凸起上设有安放收集废水的容器的凹槽，方便在收集废水进行检验时，直接将容器放在凹槽中，降低了操作难度。
进一步，所述过滤设备包括过滤箱，所述过滤箱中设有多层过滤网，每一所述过滤网的周向边缘均设有框边，所述框边与所述过滤箱可拆卸连接。
实施上述技术方案，通过多层滤网的逐步过滤，提高了电镀污水的过滤效果;将框边与过滤箱可拆卸连接，方便取出框体对过滤网进行清理和更换。
进一步，所述过滤箱中上设有若干通孔，每一所述通孔中穿设有所述框边和过滤网，所述框边于所述通孔中滑动设置。
实施上述技术方案，过滤网与框边通过在过滤箱中滑动进行对拆卸，结构简单，操作方便。
进一步，所述加药搅拌池包括罐体，所述罐体上端设有投放助凝剂的开口，所述罐体内还设有搅拌组件。
实施上述技术方案，通过开口投入絮凝剂并启动搅拌组件进行搅拌，能够快速的使重金属发生混凝，提高了混凝效果。
进一步，所述搅拌组件包括设于罐体顶部的驱动电机，所述驱动电机的输出轴上连接有转动轴，所述转动轴穿过所述罐体顶壁于所述罐体内设有搅拌片。
实施上述技术方案，通过驱动电机带动转动轴进行转动，转动轴带动搅拌片在罐体中转动搅拌，结构简单，方便实用。
综上所述，本实用新型具有以下有益效果：
电镀废水通过通管依次进入到储水池、加药搅拌池到沉淀池中进行沉淀，沉淀结束后的废液通过过滤设备将固体和液体进行分离，分离出的废液再进入反渗透浓缩设备分离出淡水与浓水;取液机构将沉淀池上方的清液取出进行重金属含量的检测，当检测合格时，直接过滤后进入到反渗透浓缩设备中，当检测结果不合格时，电镀废液通过第一支管进入到暂存箱中，暂存箱中的水泵抽取处理不合格的电镀废液进入到储水池中进行再次的处理，避免了处理不合格的电镀废水进入到接下来的工序中，减少了工序的浪费。
