申请日2018.02.10
公开(公告)日2018.12.04
IPC分类号C02F1/00
摘要
本实用新型公开了一种河道治理用污水处理装置，包括药剂混合腔和塑质喷淋管，所述药剂混合腔上方腔体的一端设置有药剂添加管，且药剂混合腔上方腔体的另一端设置有泄气嘴，所述药剂混合腔上方腔体的中心位置设置有驱动电机，所述塑质喷淋管的管体上设置有多个喷淋头，通过转动轴杆上的搅拌扇叶，使药剂混合腔内的各种药剂混合均匀，通过塑质喷淋管上的喷淋头把药液均匀的喷洒在河道的污水中，两个塑质喷淋管之间通过螺纹连接管啮合连接，塑质喷淋管最外端的管口通过螺纹密封管密封连接，根据实际使用需求，增加或减少塑质喷淋管的个数，满足不同面积的河道在污水处理时药液喷洒的使用需求。
权利要求书

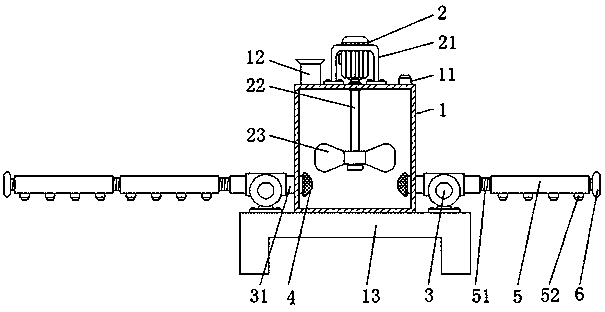

1.一种河道治理用污水处理装置，包括药剂混合腔(1)和塑质喷淋管(5)，其特征在于：所述药剂混合腔(1)上方腔体的一端设置有药剂添加管(12)，且药剂混合腔(1)上方腔体的另一端设置有泄气嘴(11)，所述药剂混合腔(1)上方腔体的中心位置设置有驱动电机(2)，且药剂混合腔(1)的下方设置有支撑台(13)，所述驱动电机(2)的下方设置有转动轴杆(22)，且驱动电机(2)安装在电机支撑架(21)上，所述转动轴杆(22)的杆体上设置有搅拌扇叶(23)，所述药剂混合腔(1)底部腔体的两侧均设置有增压水泵(3)，所述塑质喷淋管(5)的管体上设置有多个喷淋头(52)，且塑质喷淋管(5)管体的一侧设置有螺纹连接管(51)，所述塑质喷淋管(5)管体的另一侧设置有螺纹密封管(6)。
2.根据权利要求1所述的一种河道治理用污水处理装置，其特征在于：所述增压水泵(3)的一侧通过通液管(31)与药剂混合腔(1)的底部腔体相连通，且增压水泵(3)的另一侧通过通液管(31)和螺纹连接管(51)与塑质喷淋管(5)相连通。
3.根据权利要求1所述的一种河道治理用污水处理装置，其特征在于：两个所述塑质喷淋管(5)之间通过螺纹连接管(51)啮合连接。
4.根据权利要求1所述的一种河道治理用污水处理装置，其特征在于：所述塑质喷淋管(5)最外端的管口通过螺纹密封管(6)密封连接。
5.根据权利要求1所述的一种河道治理用污水处理装置，其特征在于：所述塑质喷淋管(5)、螺纹连接管(51)和喷淋头(52)设置为一体式结构。
6.根据权利要求2所述的一种河道治理用污水处理装置，其特征在于：所述通液管(31)伸入药剂混合腔(1)内部的管口端设置有过滤罩(4)，所述过滤罩(4)与通液管(31)的管体螺纹啮合连接。
说明书
一种河道治理用污水处理装置
技术领域
本实用新型属于环保设备技术领域，具体涉及一种河道治理用污水处理装置。
背景技术
环境保护是为大自然和人类福祉而保护自然环境的行为，指人类为解决现实或潜在的环境问题，协调人类与环境的关系，保障经济社会的可持续发展而采取的各种行动的总称，保护环境是人类有意识地保护自然资源并使其得到合理的利用，防止自然环境受到污染和破坏;对受到污染和破坏的环境做好综合的治理，以创造出适合于人类生活、工作的环境，协调人与自然的关系，让人们做到与自然和谐相处的概念。
现有技术存在以下问题：随着社会的发展及人类的活动，河道中水质的污染状况越来越严重，严重恶化的水质不仅影响水中生物的生长，同时也影响人类的生活条件，现有的河道污水处理多采用投放药剂的方法，以中和污水中的PH值、降低污水中的酸碱度及抑制厌氧菌的生长，从而改善河道中的水质，而缺乏一种使用方便且工作效率高的污水处理用投药装置，不仅会增加河道治理时的工作难度，同时也易造成人力资源的浪费。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种河道治理用污水处理装置，具有使用方便且工作效率高的特点。
为实现上述目的，本实用新型提供如下技术方案：一种河道治理用污水处理装置，包括药剂混合腔和塑质喷淋管，所述药剂混合腔上方腔体的一端设置有药剂添加管，且药剂混合腔上方腔体的另一端设置有泄气嘴，所述药剂混合腔上方腔体的中心位置设置有驱动电机，且药剂混合腔的下方设置有支撑台，所述驱动电机的下方设置有转动轴杆，且驱动电机安装在电机支撑架上，所述转动轴杆的杆体上设置有搅拌扇叶，所述药剂混合腔底部腔体的两侧均设置有增压水泵，所述塑质喷淋管的管体上设置有多个喷淋头，且塑质喷淋管管体的一侧设置有螺纹连接管，所述塑质喷淋管管体的另一侧设置有螺纹密封管。
优选的，所述增压水泵的一侧通过通液管与药剂混合腔的底部腔体相连通，且增压水泵的另一侧通过通液管和螺纹连接管与塑质喷淋管相连通。
优选的，两个所述塑质喷淋管之间通过螺纹连接管啮合连接。
优选的，所述塑质喷淋管最外端的管口通过螺纹密封管密封连接。
优选的，所述塑质喷淋管、螺纹连接管和喷淋头设置为一体式结构。
优选的，所述通液管伸入药剂混合腔内部的管口端设置有过滤罩，所述过滤罩与通液管的管体螺纹啮合连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型在使用时，把污水处理用投药装置放置在河道治理船上，使药剂混合腔两侧的塑质喷淋管对准河道中的水体，通过转动轴杆上的搅拌扇叶，使药剂混合腔内的各种药剂混合均匀，通过塑质喷淋管上的喷淋头把药液均匀的喷洒在河道的污水中，确保污水处理时药液喷洒的均匀性，从而确保污水处理时药液喷洒的效果。
2、本实用新型塑质喷淋管、螺纹连接管和喷淋头设置为一体式结构，两个塑质喷淋管之间通过螺纹连接管啮合连接，塑质喷淋管最外端的管口通过螺纹密封管密封连接，根据实际使用需求，增加或减少塑质喷淋管的个数，满足不同面积的河道在污水处理时药液喷洒的使用需求，同时通过过滤罩有效避免未完全融化的药剂或杂质进入到塑质喷淋管堵塞喷淋头，确保装置的使用效果。
