申请日2018.02.09
公开(公告)日2018.06.19
IPC分类号C02F1/00
摘要
本发明公开了一种管道式高原地区生活污水处理装置，包括装置本体、控制机箱、减震主体，所述装置本体的顶端左侧固定连接有所述控制机箱，所述控制机箱的前端固定连接有精度器，所述控制机箱的右侧贯穿设置有通风散热孔，所述装置本体的顶端右侧固定连接有若干支撑板，所述支撑板的上端固定连接有液压箱，所述液压箱的顶端中部设有支撑柱，所述减震主体的内部均固定连接有弹簧，所述精度器的前端上侧设有精度显示屏，且所述精度显示屏与所述精度器电性连接，利用控制机箱外壁的通风散热孔，能够将装置产生的热量散发出去，避免了装置因高温而受到损坏，最后，通过精度器对水流量进行控制，有效的提高了水资源的转化效率。
权利要求书

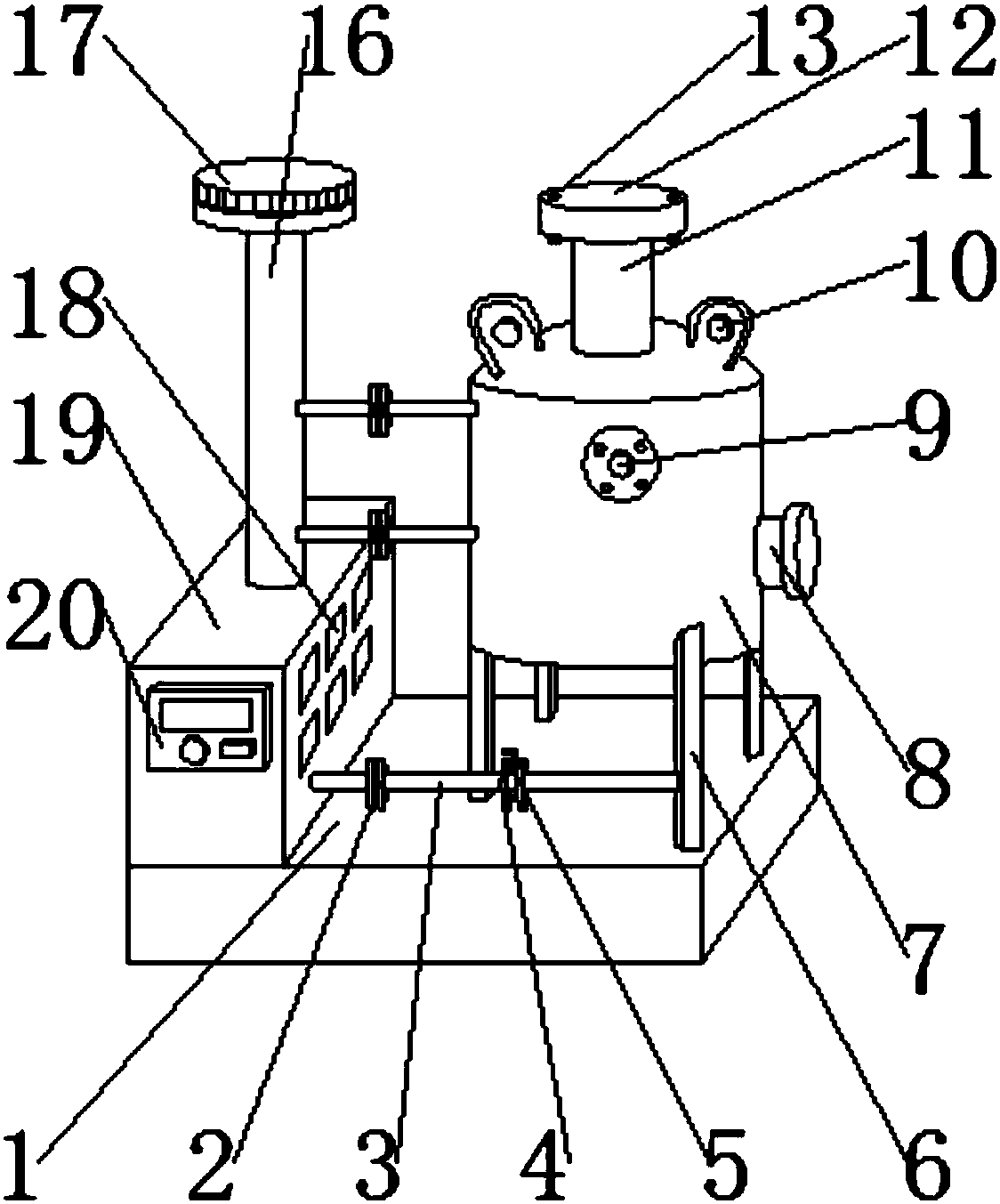

1.一种管道式高原地区生活污水处理装置，包括装置本体(1)、控制机箱(19)、减震主体(27)，其特征在于：所述装置本体(1)的顶端左侧固定连接有所述控制机箱(19)，所述控制机箱(19)的前端固定连接有精度器(20)，所述控制机箱(19)的右侧贯穿设置有通风散热孔(18)，所述装置本体(1)的顶端右侧固定连接有若干支撑板(6)，所述支撑板(6)的上端固定连接有液压箱(7)，所述液压箱(7)的顶端中部设有支撑柱(11)，所述减震主体(27)的内部均固定连接有弹簧(24)。
2.根据权利要求1所述的一种管道式高原地区生活污水处理装置，其特征在于：所述精度器(20)的前端上侧设有精度显示屏(22)，且所述精度显示屏(22)与所述精度器(20)电性连接，所述精度显示屏(22)的下侧设有精度开关(21)，且所述精度开关(21)与所述精度器(20)电性连接，所述精度开关(21)的右侧设有校零按钮(23)，且所述校零按钮(23)与所述精度器(20)活动连接。
3.根据权利要求1所述的一种管道式高原地区生活污水处理装置，其特征在于：所述支撑板(6)的左端贯穿设置有连接管(3)，所述连接管(3)延伸至中部设有固定圆盘(4)，所述固定圆盘(4)的顶端固定连接有按压器(5)，所述固定圆盘(4)的左侧设有连接圆盘(2)，且所述连接圆盘(2)与所述连接管(3)紧密相接。
4.根据权利要求1所述的一种管道式高原地区生活污水处理装置，其特征在于：所述控制机箱(19)的顶端固定连接有旋转柱体(16)，所述旋转柱体(16)的上端设有扭动盖(17)，且所述扭动盖(17)与所述旋转柱体(16)活动连接。
5.根据权利要求1所述的一种管道式高原地区生活污水处理装置，其特征在于：所述支撑柱(11)的左右两侧设有对称的环形接板(10)，且所述环形接板(10)与所述液压箱(7)紧密相接，所述支撑柱(11)的上端固定连接有阀盖(12)，所述阀盖(12)的左右两侧设有对称的固定螺钉(13)，且所述固定螺钉(13)贯穿设置在所述阀盖(12)中。
6.根据权利要求1所述的一种管道式高原地区生活污水处理装置，其特征在于：所述液压箱(7)的前端上侧固定连接有枢通板(9)，所述减震主体(27)的上端两侧固定连接有支撑柱(25)，所述支撑柱(25)的上端设有封盖板(15)，所述封盖板(15)的顶端安装有尼龙垫片(26)，所述尼龙垫片(26)的中部贯穿设置有紧固螺栓(14)，且所述封盖板(15)与所述弹簧(24)通过所述紧固螺栓(14)可拆卸连接。
说明书
一种管道式高原地区生活污水处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种管道式高原地区生活污水处理装置。
背景技术
我国是一个干旱缺水严重的国家。我国的淡水资源总量为28000亿立方米，占全球水资源的6%，仅次于巴西、俄罗斯和加拿大，名列世界第四位。但是，我国的人均水资源量只有2300立方米，仅为世界平均水平的1/4，是全球人均水资源最贫乏的国家之一。然而，中国又是世界上用水量最多的国家，所以一种管道式高原地区生活污水处理装置在我国变得越来越重要。
但现有的管道式高原地区生活污水处理装置，在装置使用时间过长时，不能对控制机箱进行有效的散热处理，并且装置固定效果较弱，容易受到损坏，在水资源转化过程中，转化效率过低，造成资源的浪费，并且减震效率过低，在装置运行过程中容易出现零件松动的情况。
所以，如何设计一种管道式高原地区生活污水处理装置，成为我们当前要解决的问题。
发明内容
本发明的目的在于提供一种管道式高原地区生活污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种管道式高原地区生活污水处理装置，包括装置本体、控制机箱、减震主体，所述装置本体的顶端左侧固定连接有所述控制机箱，所述控制机箱的前端固定连接有精度器，所述控制机箱的右侧贯穿设置有通风散热孔，所述装置本体的顶端右侧固定连接有若干支撑板，所述支撑板的上端固定连接有液压箱，所述液压箱的顶端中部设有支撑柱，所述减震主体的内部均固定连接有弹簧。
进一步的，所述精度器的前端上侧设有精度显示屏，且所述精度显示屏与所述精度器电性连接，所述精度显示屏的下侧设有精度开关，且所述精度开关与所述精度器电性连接，所述精度开关的右侧设有校零按钮，且所述校零按钮与所述精度器活动连接。
进一步的，所述支撑板的左端贯穿设置有连接管，所述连接管延伸至中部设有固定圆盘，所述固定圆盘的顶端固定连接有按压器，所述固定圆盘的左侧设有连接圆盘，且所述连接圆盘与所述连接管紧密相接。
进一步的，所述控制机箱的顶端固定连接有旋转柱体，所述旋转柱体的上端设有扭动盖，且所述扭动盖与所述旋转柱体活动连接。
进一步的，所述支撑柱的左右两侧设有对称的环形接板，且所述环形接板与所述液压箱紧密相接，所述支撑柱的上端固定连接有阀盖，所述阀盖的左右两侧设有对称的固定螺钉，且所述固定螺钉贯穿设置在所述阀盖中。
进一步的，所述液压箱的前端上侧固定连接有枢通板，所述减震主体的上端两侧固定连接有支撑柱，所述支撑柱的上端设有封盖板，所述封盖板的顶端安装有尼龙垫片，所述尼龙垫片的中部贯穿设置有紧固螺栓，且所述封盖板与所述弹簧通过所述紧固螺栓可拆卸连接。
与现有技术相比，本发明的有益效果是：该种管道式高原地区生活污水处理装置，设有固定圆盘，通过按压器可对水资源转化进行控制，有效的节省了资源，同时，通过紧固螺栓对阀盖进行固定，起到了保护装置的效果，并且利用控制机箱外壁的通风散热孔，能够将装置产生的热量散发出去，避免了装置因高温而受到损坏，通过减震主体对装置进行减震处理，在装置运行过程中能够防止其出现零件松动的情况，从而降低工作效率，通过枢通板能够对液压箱内部进行空气更换，最后，通过精度器对水流量进行控制，有效的提高了水资源的转化效率。
