申请日2018.01.30
公开(公告)日2018.07.27
IPC分类号C02F3/08; C02F9/14
摘要
本发明公开了一种污水处理用的生物转盘处理设备，其结构包括污水处理设备机体、第一污水分解箱、第二污水分解箱、污水达标处理箱、污水反水装置，所述第一污水分解箱设有微生物分解装置、反水挡板控制装置、污水抽送控制传动机构，所述污水反水装置设有污水反水箱、cod检测装置，所述cod检测装置设有电源控制盒、绕线圈、第三传动小滑轮、反水活动挡水板、第三传动牵引线、cod检测头、cod检测主体，使设备在进行使用时，能够通过多层的生物膜进行污水的反复处理，并且通过多个生物转盘进行快速分解、硝化，生物转盘的并列连接方式使生物膜不易脱落，解决了传统的脱氮除磷方面效率较低的问题。
权利要求书

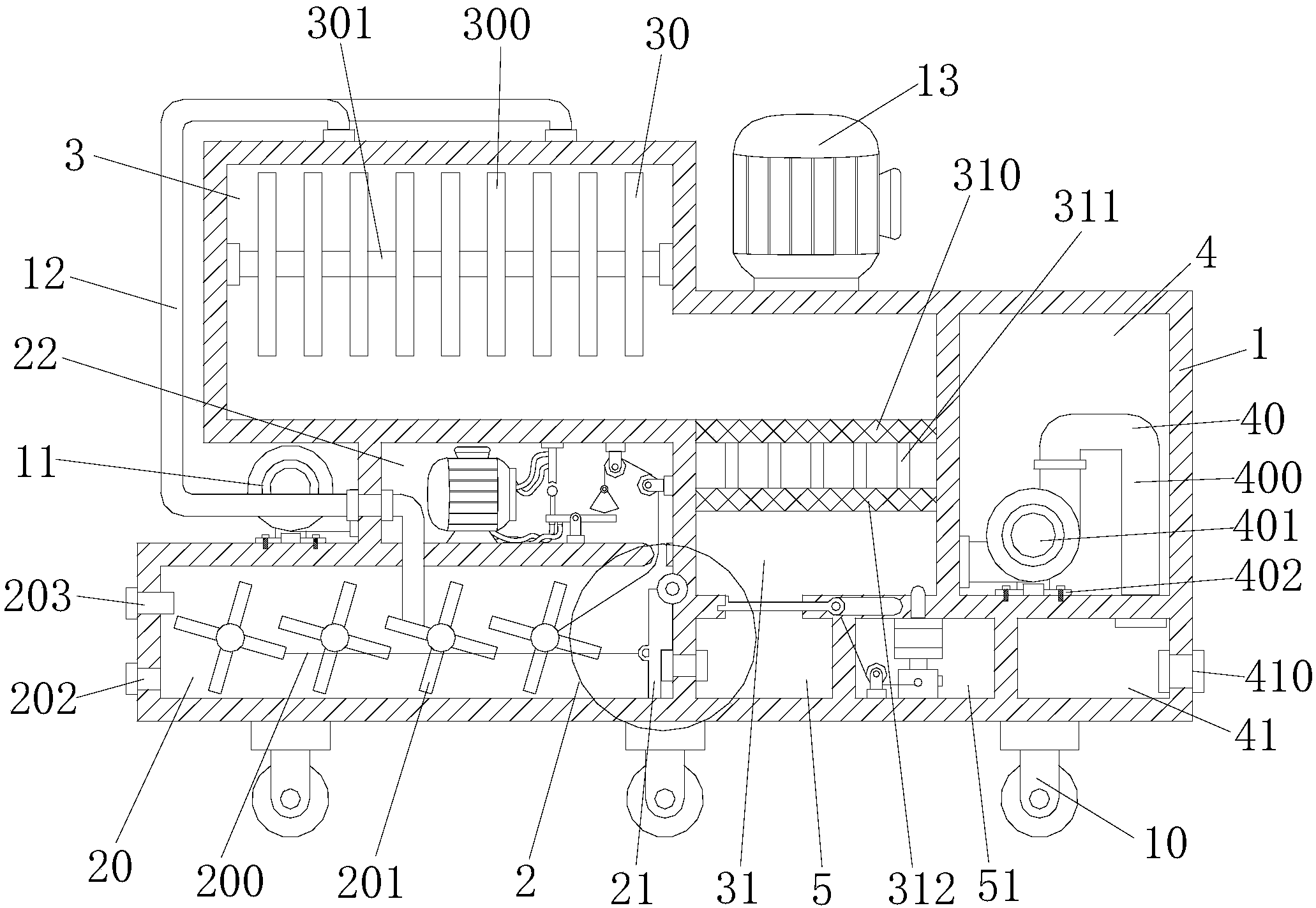

1.一种污水处理用的生物转盘处理设备，其结构包括污水处理设备机体(1)、第一污水分解箱(2)、第二污水分解箱(3)、污水达标处理箱(4)、污水反水装置(5)，所述污水处理设备机体(1)通过螺栓铆合连接于外部驱动电机(13)下方，所述第一污水分解箱(2)嵌设于第二污水分解箱(3)下方，所述第二污水分解箱(3)嵌设于第一污水分解箱(2)上方，所述污水达标处理箱(4)嵌设于第二污水分解箱(3)旁边，所述污水反水装置(5)嵌设于第一污水分解箱(2)旁边，其特征在于：
所述污水处理设备机体(1)设有底部行走万向轮(10)、污水导流泵(11)、污水导流管道(12)、外部驱动电机(13)、微生物转板传动齿轮组(14)，所述底部行走万向轮(10)通过螺栓铆合连接于污水处理设备机体(1)底部两侧，所述污水导流泵(11)通过螺栓铆合连接于第一污水分解箱(2)上表面，所述污水导流管道(12)通过螺栓铆合连接于第二污水分解箱(3)与第一污水分解箱(2)之间，所述外部驱动电机(13)通过螺栓铆合连接于第二污水分解箱(3)上表面，所述微生物转板传动齿轮组(14)通过螺纹啮合连接于污水处理设备机体(1)外表面上;
所述第一污水分解箱(2)设有微生物分解装置(20)、反水挡板控制装置(21)、污水抽送控制传动机构(22)，所述微生物分解装置(20)通过螺栓铆合连接于第一污水分解箱(2)内壁上，所述反水挡板控制装置(21)通过螺纹啮合连接于第一污水分解箱(2)内壁上，所述污水抽送控制传动机构(22)通过螺栓铆合连接于第一污水分解箱(2)与第二污水分解箱(3)之间;
所述第二污水分解箱(3)设有生物转盘处理箱(30)、布水板处理箱(31)，所述生物转盘处理箱(30)通过螺纹铆合连接于第二污水分解箱(3)内壁上，所述布水板处理箱(31)嵌设于污水反水装置(5)上方;
所述污水达标处理箱(4)设有达标水分流泵(40)、达标水排水箱(41)，所述达标水分流泵(40)通过螺栓铆合连接于第二污水分解箱(3)内部，所述达标水排水箱(41)嵌设于达标水分流泵(40)下方;
所述达标水排水箱(41)设有达标水排水口(410)，所述达标水排水口(410)嵌设于达标水排水箱(41)侧表面上;
所述污水反水装置(5)设有污水反水箱(50)、cod检测装置(51)，所述污水反水箱(50)嵌设于布水板处理箱(31)下方，所述cod检测装置(51)嵌设于污水反水箱(50)与达标水排水箱(41)之间;
所述污水反水箱(50)设有反水入水口(500)、反水注水口(501)，所述反水入水口(500)嵌设于污水反水箱(50)与第一污水分解箱(2)之间，所述反水注水口(501)嵌设于污水反水箱(50)与布水板处理箱(31)之间;
所述cod检测装置(51)设有电源控制盒(510)、绕线圈(511)、第三传动小滑轮(512)、反水活动挡水板(513)、第三传动牵引线(514)、cod检测头(515)、cod检测主体(516)，所述电源控制盒(510)通过螺栓铆合连接于污水反水装置(5)内部底面上，所述绕线圈(511)通过螺纹啮合连接于电源控制盒(510)侧表面上，所述第三传动小滑轮(512)通过螺栓铆合连接于电源控制盒(510)旁边，所述反水活动挡水板(513)嵌设于污水反水箱(50)与布水板处理箱(31)之间，所述第三传动牵引线(514)连接于绕线圈(511)与反水活动挡水板(513)之间，所述cod检测头(515)通过电连接于cod检测主体(516)上方，所述cod检测主体(516)通过电连接于cod检测头(515)与电源控制盒(510)之间。
2.根据权利要求1所述的一种污水处理用的生物转盘处理设备，其特征在于：所述微生物转板传动齿轮组(14)设有传动小齿轮(140)、齿轮传送带(141)、齿轮组固定支架(142)、传动大齿轮(143)，所述传动小齿轮(140)通过螺纹啮合连接于齿轮组固定支架(142)上，所述齿轮传送带(141)连接于传动小齿轮(140)与传动大齿轮(143)之间，所述齿轮组固定支架(142)通过螺纹啮合连接于污水处理设备机体(1)侧表面上，所述传动大齿轮(143)通过螺纹啮合连接于传动小齿轮(140)下方。
3.根据权利要求1所述的一种污水处理用的生物转盘处理设备，其特征在于：所述微生物分解装置(20)设有第一传动牵引线(200)、微生物旋转载板(201)、污泥疏导口(202)、污水进水口(203)，所述第一传动牵引线(200)连接于微生物旋转载板(201)与污水抽送控制传动机构(22)之间，所述微生物旋转载板(201)通过螺纹啮合连接于第一污水分解箱(2)内壁上，所述污泥疏导口(202)嵌设于第一污水分解箱(2)侧表面上，所述污水进水口(203)嵌设于污泥疏导口(202)上方。
4.根据权利要求1所述的一种污水处理用的生物转盘处理设备，其特征在于：所述反水挡板控制装置(21)设有挡水板转轴(210)、反水挡水板(211)、第一传动牵引线固定环(212)，所述挡水板转轴(210)通过螺栓铆合连接于连接于第一污水分解箱(2)内壁上，所述反水挡水板(211)通过螺栓铆合连接于挡水板转轴(210)上，所述第一传动牵引线固定环(212)垂直焊接于反水挡水板(211)上。
5.根据权利要求1所述的一种污水处理用的生物转盘处理设备，其特征在于：所述污水抽送控制传动机构(22)设有内部驱动电机(220)、内部连接导线(221)、导电固定支杆(222)、导电金属圆球(223)、第一传动小滑轮(224)、第二传动牵引线(225)、第二传动小滑轮(226)、活动秤砣(227)、平衡支杆(228)、平衡支杆固定架(229)，所述污水抽送控制传动机构(22)通过螺栓铆合连接于第一污水分解箱(2)与第二污水分解箱(3)之间。
6.根据权利要求5所述的一种污水处理用的生物转盘处理设备，其特征在于：所述内部驱动电机(220)通过螺栓铆合连接于平衡支杆固定架(229)旁边，所述内部连接导线(221)连接于平衡支杆(228)与内部驱动电机(220)之间，所述导电固定支杆(222)通过螺栓与第一传动小滑轮(224)铆合连接于同一水平面上，所述导电金属圆球(223)通过螺栓铆合连接于平衡支杆(228)上表面一端。
7.根据权利要求5所述的一种污水处理用的生物转盘处理设备，其特征在于：所述第一传动小滑轮(224)通过螺栓铆合连接于平衡支杆(228)上方，所述第二传动牵引线(225)连接于活动秤砣(227)与微生物分解装置(20)之间，所述第二传动小滑轮(226)通过螺栓铆合连接于第一污水分解箱(2)内壁上，所述活动秤砣(227)连接于第二传动牵引线(225)一端，所述平衡支杆(228)通过螺栓铆合连接于平衡支杆固定架(229)上，所述平衡支杆固定架(229)通过螺栓铆合连接于第一污水分解箱(2)内部底面上。
8.根据权利要求1所述的一种污水处理用的生物转盘处理设备，其特征在于：所述生物转盘处理箱(30)设有微生物旋转盘(300)、转盘固定连接轴(301)，所述微生物旋转盘(300)通过螺纹啮合连接于转盘固定连接轴(301)上，所述转盘固定连接轴(301)通过螺栓铆合连接于第二污水分解箱(3)内壁上。
9.根据权利要求1所述的一种污水处理用的生物转盘处理设备，其特征在于：所述布水板处理箱(31)设有第一污水过滤网(310)、微生物布水板(311)、第二污水过滤网(312)，所述第一污水过滤网(310)嵌设于布水板处理箱(31)上方，所述微生物布水板(311)均匀等距嵌设于第一污水过滤网(310)与第二污水过滤网(312)之间，所述第二污水过滤网(312)嵌设于微生物布水板(311)底部。
10.根据权利要求1所述的一种污水处理用的生物转盘处理设备，其特征在于：所述达标水分流泵(40)设有达标水排放管道(400)、分流泵(401)、分流泵支架(402)，所述达标水排放管道(400)通过螺栓铆合连接于布水板处理箱(31)与达标水排水箱(41)之间，所述分流泵(401)垂直焊接于分流泵支架(402)上方，所述分流泵支架(402)通过螺栓铆合连接于污水达标处理箱(4)内部底面上。
说明书
一种污水处理用的生物转盘处理设备
技术领域
本发明是一种污水处理用的生物转盘处理设备，属于污水处理装置领域。
背景技术
目前，针对包括城镇生活污水在内的各种可生化处理废水的处理工艺方法研究和应用已有多年的历史，并取得了较好的效果，现有的处理方法主要包括：生物化学方法和物理化学方法，生化处理方法在城镇生活污水处理中已经得到广泛应用，而在我国农村地区，大量分散式养殖废水、生活污水及面源污染进入地表水体，对水环境构成了巨大威胁。
生物转盘方法作为生物膜法污水生物处理技术的一种，是污水灌溉和土地处理的人工强化，该方法使细菌和菌类的微生物、原生动物一类的微型动物在生物转盘填料载体上生长繁育，形成膜状生物性污泥——生物膜，利用生物膜来实现处理污水的目的，传统的生物转盘通常由水槽和部分浸没于污水中的旋转盘体组成，构成生物处理构筑物。
现有技术使用时，因为在旋转盘体表面上生长的微生物膜反复地接触槽中污水和空气中的氧，从而使污水得到净化，然而，国内外所用生物转盘工艺普遍存在着生物膜易脱落、处理效率低、能耗偏高、生物转盘周围易滋生蚊蝇等缺点，尤其是受生物转盘处理污水的机理所限，传统的生物转盘在污水脱氮除磷方面效率较低，在实际运行中，难以达到处理要求。
发明内容
针对现有技术存在的不足，本发明目的是提供一种污水处理用的生物转盘处理设备，以解决现有技术使用时，因为在旋转盘体表面上生长的微生物膜反复地接触槽中污水和空气中的氧，从而使污水得到净化，然而，国内外所用生物转盘工艺普遍存在着生物膜易脱落、处理效率低、能耗偏高、生物转盘周围易滋生蚊蝇等缺点，尤其是受生物转盘处理污水的机理所限，传统的生物转盘在污水脱氮除磷方面效率较低，在实际运行中，难以达到处理要求的问题。
为了实现上述目的，本发明是通过如下的技术方案来实现：一种污水处理用的生物转盘处理设备，其结构包括污水处理设备机体、第一污水分解箱、第二污水分解箱、污水达标处理箱、污水反水装置，所述污水处理设备机体通过螺栓铆合连接于外部驱动电机下方，所述第一污水分解箱嵌设于第二污水分解箱下方，所述第二污水分解箱嵌设于第一污水分解箱上方，所述污水达标处理箱嵌设于第二污水分解箱旁边，所述污水反水装置嵌设于第一污水分解箱旁边，所述污水处理设备机体设有底部行走万向轮、污水导流泵、污水导流管道、外部驱动电机、微生物转板传动齿轮组，所述底部行走万向轮通过螺栓铆合连接于污水处理设备机体底部两侧，所述污水导流泵通过螺栓铆合连接于第一污水分解箱上表面，所述污水导流管道通过螺栓铆合连接于第二污水分解箱与第一污水分解箱之间，所述外部驱动电机通过螺栓铆合连接于第二污水分解箱上表面，所述微生物转板传动齿轮组通过螺纹啮合连接于污水处理设备机体外表面上;所述第一污水分解箱设有微生物分解装置、反水挡板控制装置、污水抽送控制传动机构，所述微生物分解装置通过螺栓铆合连接于第一污水分解箱内壁上，所述反水挡板控制装置通过螺纹啮合连接于第一污水分解箱内壁上，所述污水抽送控制传动机构通过螺栓铆合连接于第一污水分解箱与第二污水分解箱之间;所述第二污水分解箱设有生物转盘处理箱、布水板处理箱，所述生物转盘处理箱通过螺纹铆合连接于第二污水分解箱内壁上，所述布水板处理箱嵌设于污水反水装置上方;所述污水达标处理箱设有达标水分流泵、达标水排水箱，所述达标水分流泵通过螺栓铆合连接于第二污水分解箱内部，所述达标水排水箱嵌设于达标水分流泵下方;所述达标水排水箱设有达标水排水口，所述达标水排水口嵌设于达标水排水箱侧表面上;所述污水反水装置设有污水反水箱、cod检测装置，所述污水反水箱嵌设于布水板处理箱下方，所述cod检测装置嵌设于污水反水箱与达标水排水箱之间;所述污水反水箱设有反水入水口、反水注水口，所述反水入水口嵌设于污水反水箱与第一污水分解箱之间，所述反水注水口嵌设于污水反水箱与布水板处理箱之间;所述cod检测装置设有电源控制盒、绕线圈、第三传动小滑轮、反水活动挡水板、第三传动牵引线、cod检测头、cod检测主体，所述电源控制盒通过螺栓铆合连接于污水反水装置内部底面上，所述绕线圈通过螺纹啮合连接于电源控制盒侧表面上，所述第三传动小滑轮通过螺栓铆合连接于电源控制盒旁边，所述反水活动挡水板嵌设于污水反水箱与布水板处理箱之间，所述第三传动牵引线连接于绕线圈与反水活动挡水板之间，所述cod检测头通过电连接于cod检测主体上方，所述cod检测主体通过电连接于cod检测头与电源控制盒之间。
进一步的，所述微生物转板传动齿轮组设有传动小齿轮、齿轮传送带、齿轮组固定支架、传动大齿轮，所述传动小齿轮通过螺纹啮合连接于齿轮组固定支架上，所述齿轮传送带连接于传动小齿轮与传动大齿轮之间，所述齿轮组固定支架通过螺纹啮合连接于污水处理设备机体侧表面上，所述传动大齿轮通过螺纹啮合连接于传动小齿轮下方。
进一步的，所述微生物分解装置设有第一传动牵引线、微生物旋转载板、污泥疏导口、污水进水口，所述第一传动牵引线连接于微生物旋转载板与污水抽送控制传动机构之间，所述微生物旋转载板通过螺纹啮合连接于第一污水分解箱内壁上，所述污泥疏导口嵌设于第一污水分解箱侧表面上，所述污水进水口嵌设于污泥疏导口上方。
进一步的，所述反水挡板控制装置设有挡水板转轴、反水挡水板、第一传动牵引线固定环，所述挡水板转轴通过螺栓铆合连接于连接于第一污水分解箱内壁上，所述反水挡水板通过螺栓铆合连接于挡水板转轴上，所述第一传动牵引线固定环垂直焊接于反水挡水板上。
进一步的，所述污水抽送控制传动机构设有内部驱动电机、内部连接导线、导电固定支杆、导电金属圆球、第一传动小滑轮、第二传动牵引线、第二传动小滑轮、活动秤砣、平衡支杆、平衡支杆固定架，所述污水抽送控制传动机构通过螺栓铆合连接于第一污水分解箱与第二污水分解箱之间。
进一步的，所述内部驱动电机通过螺栓铆合连接于平衡支杆固定架旁边，所述内部连接导线连接于平衡支杆与内部驱动电机之间，所述导电固定支杆通过螺栓与第一传动小滑轮铆合连接于同一水平面上，所述导电金属圆球通过螺栓铆合连接于平衡支杆上表面一端。
进一步的，所述第一传动小滑轮通过螺栓铆合连接于平衡支杆上方，所述第二传动牵引线连接于活动秤砣与微生物分解装置之间，所述第二传动小滑轮通过螺栓铆合连接于第一污水分解箱内壁上，所述活动秤砣连接于第二传动牵引线一端，所述平衡支杆通过螺栓铆合连接于平衡支杆固定架上，所述平衡支杆固定架通过螺栓铆合连接于第一污水分解箱内部底面上。
进一步的，所述生物转盘处理箱设有微生物旋转盘、转盘固定连接轴，所述微生物旋转盘通过螺纹啮合连接于转盘固定连接轴上，所述转盘固定连接轴通过螺栓铆合连接于第二污水分解箱内壁上。
进一步的，所述布水板处理箱设有第一污水过滤网、微生物布水板、第二污水过滤网，所述第一污水过滤网嵌设于布水板处理箱上方，所述微生物布水板均匀等距嵌设于第一污水过滤网与第二污水过滤网之间，所述第二污水过滤网嵌设于微生物布水板底部。
进一步的，所述达标水分流泵设有达标水排放管道、分流泵、分流泵支架，所述达标水排放管道通过螺栓铆合连接于布水板处理箱与达标水排水箱之间，所述分流泵垂直焊接于分流泵支架上方，所述分流泵支架通过螺栓铆合连接于污水达标处理箱内部底面上。
有益效果
本发明一种污水处理用的生物转盘处理设备进行工作时，通过设有一种微生物分解装置，所述微生物分解装置设有第一传动牵引线、微生物旋转载板、污泥疏导口、污水进水口，当污水进入微生物分解装置时，污水冲击微生物旋转载板使微生物旋转载板旋转，从而通过多面微生物进行污水第一步分解;通过设有一种反水挡板控制装置，所述反水挡板控制装置设有挡水板转轴、反水挡水板、第一传动牵引线固定环，当微生物旋转载板旋转时带动第一传动牵引线绕圈，使第一传动牵引线拉动反水挡水板翻转，使第一污水分解箱与污水反水箱相连接;通过设有一种污水抽送控制传动机构，所述污水抽送控制传动机构设有内部驱动电机、内部连接导线、导电固定支杆、导电金属圆球、第一传动小滑轮、第二传动牵引线、第二传动小滑轮、活动秤砣、平衡支杆、平衡支杆固定架，当完成第一步污水分解的同时，第二传动牵引线会在微生物旋转载板旋转时进行释放，使秤砣放松力的作用下降，挤压平衡支杆，使平衡支杆另一端上翘，从而带动导电金属圆球与导电固定支杆相连接，连接电路使污水导流泵进行工作;通过设有一种生物转盘处理箱，所述生物转盘处理箱设有微生物旋转盘、转盘固定连接轴，当污水导流泵抽送污水进入生物转盘处理箱后，水流从上而下冲击微生物旋转盘使微生物旋转盘进行转动，在转动过程中加快微生物的第二步分解和硝化;通过设有一种布水板处理箱，所述布水板处理箱设有第一污水过滤网、微生物布水板、第二污水过滤网，在完成第二步分解、硝化后再通过微生物布水板进行均匀分布，使污水得到进一步处理;通过设有一种cod检测装置，所述cod检测装置设有电源控制盒、绕线圈、第三传动小滑轮、反水活动挡水板、第三传动牵引线、cod检测头、cod检测主体，在污水经过布水板后，通过cod检测头检测污水是否处理达标，当处理不达标时则会触动电源控制盒工作，使绕线圈旋转，缠绕住第三传动牵引线，从而带动反水活动挡水板进行水平移动，使污水进入污水反水箱，从而进行再次处理;通过设有一种达标水分流泵，所述达标水分流泵设有达标水排放管道、分流泵、分流泵支架，在污水经过布水板后，通过cod检测头检测污水是否处理达标，当污水处理达标后，则会通过分流泵将达标的污水排放出去;通过以上装置的相互配合，能够通过多层的生物膜进行污水的反复处理，并且通过多个生物转盘进行快速分解、硝化，生物转盘的并列连接方式使生物膜不易脱落，解决了传统的脱氮除磷方面效率较低的问题。
