申请日2018.02.09
公开(公告)日2018.06.26
IPC分类号C02F1/52; C02F1/56; C02F1/66; C02F11/12; B01D21/02; B01D21/24; B01D21/28
摘要
本发明涉及污水处理技术领域，提供了一种絮凝沉淀系统，包括直列式混合器、星形翼片絮凝池和多个底部锥形絮凝沉淀池，直列式混合器与星形翼片絮凝池连通，星形翼片絮凝池与多个底部锥形絮凝沉淀池连通，星形翼片絮凝池内设置有隔板和翼片架，隔板沿水流方向设置，翼片架上设置有翼片，翼片垂直于水流方向。该絮凝沉淀系统出水水质好，占地面积小。本发明还提供了一种污水处理系统，包括上述的絮凝沉淀系统，其同样具有上述优点。
权利要求书
1.一种絮凝沉淀系统，其特征在于，包括直列式混合器、星形翼片絮凝池和多个底部锥形絮凝沉淀池，所述直列式混合器与所述星形翼片絮凝池连通，所述星形翼片絮凝池与多个所述底部锥形絮凝沉淀池连通，所述星形翼片絮凝池内设置有隔板和翼片架，所述隔板沿水流方向设置，所述翼片架上设置有翼片，所述翼片垂直于水流方向;
所述底部锥形絮凝沉淀池包括池本体、沉泥斗、进水管和中心管，所述池本体位于所述沉泥斗上方且与所述沉泥斗连通，所述沉泥斗的纵截面呈倒三角形或下底长度小于上底长度的梯形，所述进水管与所述中心管连通，所述中心管设置于所述池本体的中心位置处，所述沉泥斗设置有排泥管。
2.根据权利要求1所述的絮凝沉淀系统，其特征在于，所述絮凝沉淀系统还包括pH调节池，所述pH调节池与所述直列式混合器连通。
3.根据权利要求2所述的絮凝沉淀系统，其特征在于，所述pH调节池设置有搅拌器。
4.根据权利要求1所述的絮凝沉淀系统，其特征在于，所述中心管的下端连接有布水器。
5.根据权利要求4所述的絮凝沉淀系统，其特征在于，所述布水器的顶端在水平面上的投影位于所述中心管在水平面上的投影内，所述布水器从其顶端至底端在水平面上的投影面积越来越大。
6.根据权利要求1所述的絮凝沉淀系统，其特征在于，所述池本体的顶部设置有溢流堰，所述池本体的外壁与所述溢流堰对应位置处设置有浮渣槽。
7.根据权利要求6所述的絮凝沉淀系统，其特征在于，所述浮渣槽内设置有挡板。
8.根据权利要求1所述的絮凝沉淀系统，其特征在于，所述排泥管包括相互连通的内管和外管，所述内管位于所述沉泥斗内，且所述内管与所述沉泥斗的侧壁相贴，所述内管远离所述外管的一端位于所述沉泥斗的底部。
9.一种污水处理系统，其特征在于，包括如权利要求1-8任一项所述的絮凝沉淀系统。
10.根据权利要求9所述的污水处理系统，其特征在于，所述污水处理系统还包括压滤机，所述压滤机与所述排泥管连通。
说明书
一种絮凝沉淀系统及污水处理系统
技术领域
本发明涉及污水处理技术领域，具体而言，涉及一种絮凝沉淀系统及污水处理系统。
背景技术
絮凝沉淀是颗粒物在水中作絮凝沉淀的过程。在水中投加混凝剂后，其中悬浮物的胶体及分散颗粒在分子力的相互作用下生成絮状体且在沉降过程中它们互相碰撞凝聚，其尺寸和质量不断变大，沉速不断增加。地面水中投加混凝剂后形成的矾花，生活污水中的有机悬浮物，活性污泥在沉淀过程中都会出现絮凝沉淀的现象，即选用无机絮凝剂和有机阴离子配制成水溶液加入废水中，便会产生压缩双电层，使废水中的悬浮微粒失去稳定性，胶粒物相互凝聚使微粒增大，形成絮凝体、矾花。絮凝体长大到一定体积后即在重力作用下脱离水相沉淀，从而去除废水中的大量悬浮物，从而达到水处理的效果。现有的絮凝沉淀系统占地面积大，出水水质一般。
发明内容
本发明提供了一种絮凝沉淀系统，旨在改善现有絮凝沉淀系统占地面积大出水水质一般的问题。
本发明还提供了一种污水处理系统，其占地面积小，出水水质好，排泥方便。
本发明是这样实现的：
一种絮凝沉淀系统，包括直列式混合器、星形翼片絮凝池和多个底部锥形絮凝沉淀池，直列式混合器与星形翼片絮凝池连通，星形翼片絮凝池与多个底部锥形絮凝沉淀池连通，星形翼片絮凝池内设置有隔板和翼片架，隔板沿水流方向设置，翼片架上设置有翼片，翼片垂直于水流方向;
底部锥形絮凝沉淀池包括池本体、沉泥斗、进水管和中心管，池本体位于沉泥斗上方且与沉泥斗连通，沉泥斗的纵截面呈倒三角形或下底长度小于上底长度的梯形，进水管与中心管连通，中心管设置于池本体的中心位置处，沉泥斗设置有排泥管。
进一步地，在本发明较佳的实施例中，絮凝沉淀系统还包括pH调节池，pH调节池与直列式混合器连通。
进一步地，在本发明较佳的实施例中，pH调节池设置有搅拌器。
进一步地，在本发明较佳的实施例中，中心管的下端连接有布水器。
进一步地，在本发明较佳的实施例中，布水器的顶端在水平面上的投影位于中心管在水平面上的投影内，布水器从其顶端至底端在水平面上的投影面积越来越大。
进一步地，在本发明较佳的实施例中，池本体的顶部设置有溢流堰，池本体的外壁与溢流堰对应位置处设置有浮渣槽。
进一步地，在本发明较佳的实施例中，浮渣槽内设置有挡板。
进一步地，在本发明较佳的实施例中，排泥管包括相互连通的内管和外管，内管位于沉泥斗内，且内管与沉泥斗的侧壁相贴，内管远离外管的一端位于沉泥斗的底部。

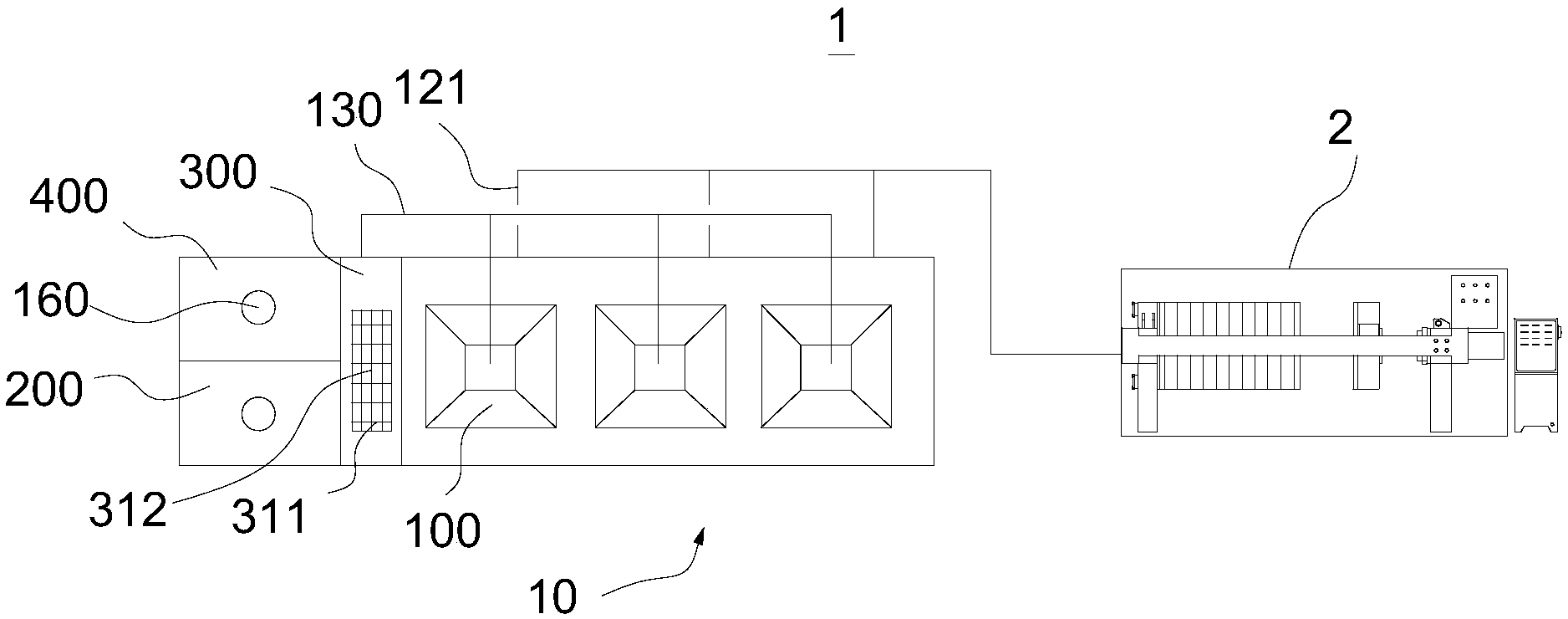

一种污水处理系统，包括上述的絮凝沉淀系统。
进一步地，在本发明较佳的实施例中，污水处理系统还包括压滤机，压滤机与排泥管连通。
本发明的有益效果是：本发明通过上述设计得到的絮凝沉淀系统，使用时，由于其包括的底部锥形絮凝沉淀池的沉泥斗的形状设计能够有效减少占地面积，提高沉淀效果，而中心管在池本体位置的设计能够使得水能均匀分布到沉淀池中进一步提高沉淀效果。而还由于直列式混合器、星形翼片絮凝池和多个底部锥形絮凝沉淀池的相互配合作用，能够使得经絮凝沉淀系统具有较好的絮凝沉淀能力，经其处理后的污水出水水质更好。
本发明通过上述设计得到的污水处理系统，由于包括本发明提供的絮凝沉淀系统，故其出水水质好、占地面积小。
