申请日2018.02.11
公开(公告)日2018.11.16
IPC分类号C02F9/14
摘要

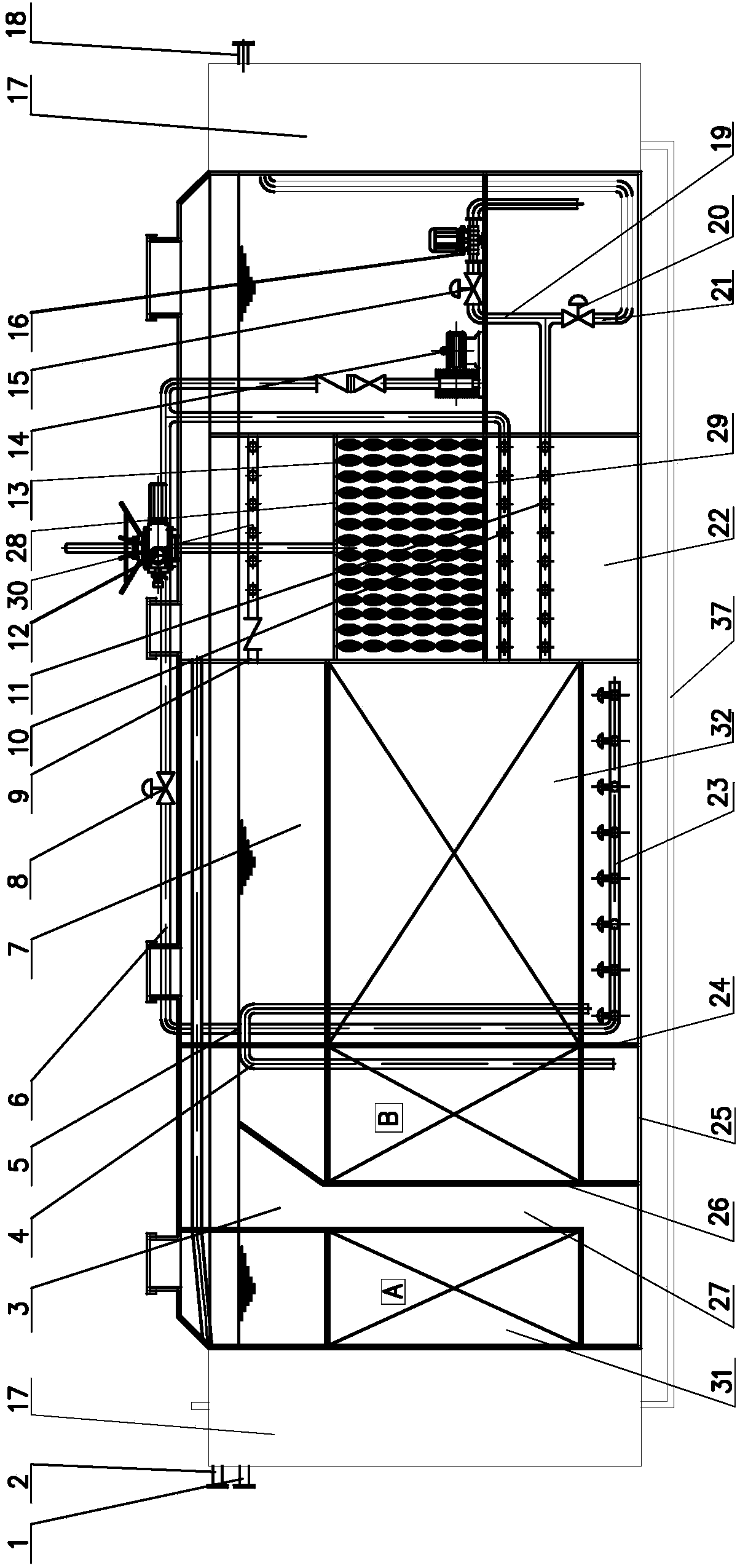

本实用新型公开一种设有沉淀池的污水处理设备，包括串联的厌氧反应区(3)、好氧反应区(7)和纤维束生物反应区(22)，所述好氧反应区(7)设于厌氧反应区(3)与纤维束生物反应区(22)之间，其特征在于：所述厌氧反应区(3)的反应前端设有沉淀池(17)或/和所述纤维束生物反应区(22)的反应后端设有沉淀池(17)。本实用新型提供一种可以将污水中大多数颗粒进行过滤，并且不会造成堵塞的一种设有沉淀池的污水处理设备。
权利要求书
1.一种设有沉淀池的污水处理设备，包括串联的厌氧反应区(3)、好氧反应区(7)和纤维束生物反应区(22)，所述好氧反应区(7)设于厌氧反应区(3)与纤维束生物反应区(22)之间，其特征在于：所述厌氧反应区(3)的反应前端设有沉淀池(17)或/和所述纤维束生物反应区(22)的反应后端设有沉淀池(17)。
2.根据权利要求1所述的一种设有沉淀池的污水处理设备：所述沉淀池(17)包括导流筒(34)、集泥槽(35)和溢水堰(36)，所述导流筒(34)和溢水堰(36)设于集泥槽(35)的上方，所述溢水堰(36)设在沉淀池(17)的周壁上，所述集泥槽(35)的横截面积从上往下逐渐减小，所述导流筒(34)的外壁与沉淀池(17)的内壁之间设有溢流通道(33)。
3.根据权利要求2所述的一种设有沉淀池的污水处理设备：所述沉淀池(17)还包括排泥管(37)，所述排泥管(37)与集泥槽(35)相连。
4.根据权利要求3所述的一种设有沉淀池的污水处理设备：所述厌氧反应区(3)的反应前端和所述纤维束生物反应区(22)的反应后端均设有沉淀池(17)，所述设在纤维束生物反应区(22)的反应后端的沉淀池(17)的排泥管(37)的出口与设在厌氧反应区(3)的反应前端的沉淀池(17)的导流筒(34)相连通。
5.根据权利要求2-4任一所述的一种设有沉淀池的污水处理设备：所述集泥槽(35)与溢水堰(36)之间设有过滤板(38)，所述过滤板上设有若干个过滤孔。
说明书
一种设有沉淀池的污水处理设备
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种设有沉淀池的污水处理设备。
背景技术
随着污水处理技术的不断发展，污水处理技术日益成熟，目前比较成熟的污水处理工艺有A/O+沉淀工艺和MBR膜工艺，其中，A/O工艺法也叫厌氧好氧工艺法，主要用于水处理方面，A就是厌氧段，主要用于脱氮除磷，O就是好氧段,主要用于去除水中的有机物;MBR又称膜生物反应器，是一种由活性污泥法与膜分离技术相结合的新型水处理技术。
另外，随着污水处理水平的进一步发展，出现了一种纤维束过滤器，其采用纤维束作为填料，纤维束填料采用高分子纤维束作为过滤材料，单丝直径可达几十微米到几微米，属于微米级过滤材料(砂滤器属于毫米级)，具有巨大的比表面积，对水中的颗粒的截留和吸附能力有极大的提高。
例如，公告号为CN 101862556 B的中国发明专利公开了《纤维束过滤器》，包括壳体、与第一控制装置连接的活动板、固定板及若干个纤维束滤层，所述壳体上部设有进水管，所述活动板和固定板分别安装于壳体内的上、下部，所述纤维束滤层固定在固定板和活动板之间，所述壳体顶部设有排气管，所述壳体底部设有排污管，其中所述壳体内腔中部设有一滤水腔，所述滤水腔为封闭的空心柱体腔，所述纤维束滤层贴设于滤水腔外表面，与所述纤维束滤层贴合的滤水腔表面设有若干个滤水孔，所述纤维束滤层外侧安装有与纤维束滤层外表面贴合且面积相适应的活动滤板，所述活动滤板上设有若干个滤孔，所述活动滤板与第二控制装置连接，所述滤水腔上设有出水管，所述出水管穿过壳体表面。然而，该发明专利中对污水的过滤仅仅依靠活动滤板来进行过滤，一来活动滤板的过滤效果不好，需要依靠滤孔进行过滤，一些偏大的颗粒还是会进入到纤维束中去，对纤维束层造成影响，二来活动滤板的滤孔容易被大型颗粒堵塞，使装置无法正常运行，不利于后续的过滤。
例如，公告号为CN 205328695U的中国实用新型专利《一种用于污水处理的纤维束生物反应区》，包括反应室以及设置在该反应室内的纤维束，其特征在于：所述反应室的上部设有污水口，所述反应室内上下分别布置有第一滤层和第二滤层，所述纤维束的一端与第一滤层连接，所述纤维束的另一端与第二滤层连接，所述纤维束表面附着有用于污水处理的生物菌种，所述反应室上连接有一使得第一滤层和/或第二滤层作上下运动的提升元件，所述第二滤层的下方布置有曝气管网，组成该曝气管网的曝气管上开设有向上开口的曝气孔，所述曝气管网与一曝气机相连接，所述反应室的底部布置有集水反洗管网，组成该集水反洗管网的集水反洗管上开有通孔，所述反应室外还设置有与集水反洗管网相通的清水管和反洗管，该反洗管与一反洗水泵相通，在清水管上设置有产水控制阀，在反洗管上设置有反洗控制阀。然而该发明与《纤维束过滤器》一样，也仅仅是依靠第一滤层和第二滤层来进行过滤，效果差，时间长了也容易堵塞。
发明内容
本实用新型要解决的技术问题是，克服了现在的技术缺陷，提供一种可以将污水中大多数颗粒进行过滤，并且不会造成堵塞的一种设有沉淀池的污水处理设备。
本实用新型的技术方案是，包括串联的厌氧反应区、好氧反应区和纤维束生物反应区，所述好氧反应区设于厌氧反应区与纤维束生物反应区之间，其特征在于：所述厌氧反应区的反应前端设有沉淀池或/和所述纤维束生物反应区的反应后端设有沉淀池。
本实用新型的有益效果为：先通过设在厌氧反应区的反应前端的沉淀池对污水进行沉淀，可以除去污水中的可沉物和漂浮物，减轻后续纤维束生物反应区的工作负荷，还可以起到调节的作用，对水质起到一定程度的均质效果，减缓水质变化对纤维束生物反应区的冲击，而后再将过滤后的污水流入纤维束生物反应区，使纤维束生物反应区能更有效的对污水进行生物降解，有效的延长了纤维束生物反应区的使用寿命，最后通过设在纤维束生物反应区的反应后端设有沉淀池对通过纤维束生物反应区反应的污水进行沉淀，澄清混合液，对混合液中的污泥进行浓缩，保证出水水质悬浮物含量合格。
作为本实用新型的一种改进，所述沉淀池包括导流筒、集泥槽和溢水堰，所述导流筒和溢水堰设于集泥槽的上方，所述溢水堰设在沉淀池的周壁上，所述集泥槽的横截面积从上往下逐渐减小，所述导流筒的外壁与沉淀池的内壁之间设有溢流通道，通过所述改进，通过导流筒使污水进入到集泥槽中，使污泥能更快的凝结，更快的进行下沉，而去除了大多数污水的污泥，而与污泥分离后的水可以通过溢流通道抵达溢水堰，由溢水堰排出沉淀池。
作为本实用新型的一种改进，所述第一沉淀池还包括排泥管，所述排泥管与集泥槽相连，通过所述改进，可以保证第一沉淀池和第二沉淀池中沉淀下来的污泥能快速排出沉淀池，延长了沉淀池的维护周期。
作为本实用新型的一种改进，所述厌氧反应区的反应前端和所述纤维束生物反应区的反应后端均设有沉淀池，所述设在纤维束生物反应区的反应后端的沉淀池的排泥管的出口与设在厌氧反应区的反应前端的沉淀池的导流筒相连通，通过所述改进，因为设在厌氧反应区的反应前端的沉淀池再次对污水进行了沉淀，不仅可以提高设在厌氧反应区的反应前端的沉淀池的沉淀率，还可以避免从排泥管中排出的污水造成浪费。
作为本实用新型的一种改进，所述集泥槽与溢水堰之间设有过滤板，所述过滤板上设有若干个过滤孔，通过所述改进，不仅可以提高过滤效果，避免不可溶物通过溢水堰进入到下一个反应堆，还可以对污水进行稳流，再次直到均衡水质的效果。
