申请日2018.02.11
公开(公告)日2018.11.16
IPC分类号C07C231/24; C07C233/03
摘要
本实用新型涉及精馏回收技术领域，尤其为含DMF废水三塔精馏回收装置，包括精馏回收本体，废水储罐和蓄水槽，废水储罐的一侧设有一级减压浓缩塔，一级减压浓缩塔的一侧设有二级减压浓缩塔，二级减压浓缩塔的一侧设有减压精馏塔，本实用新型中，采用三塔回收工艺对含DMF废水中的DMF进行精馏回收，废水先通过一、二级减压浓缩塔进行两级提浓，再通过减压精馏塔进行精馏提纯，以得到高纯度的DMF，一级减压浓缩塔所产生的水蒸气可为二级减压浓缩塔供热，二级减压浓缩塔所产生的水蒸气可为减压精馏塔供热，减压精馏塔所产生的水蒸气可为一级减压浓缩塔供热，与二塔回收工艺相比，大大降低能耗，大大提高所得DMF的质量，且回收率大大提高。
权利要求书

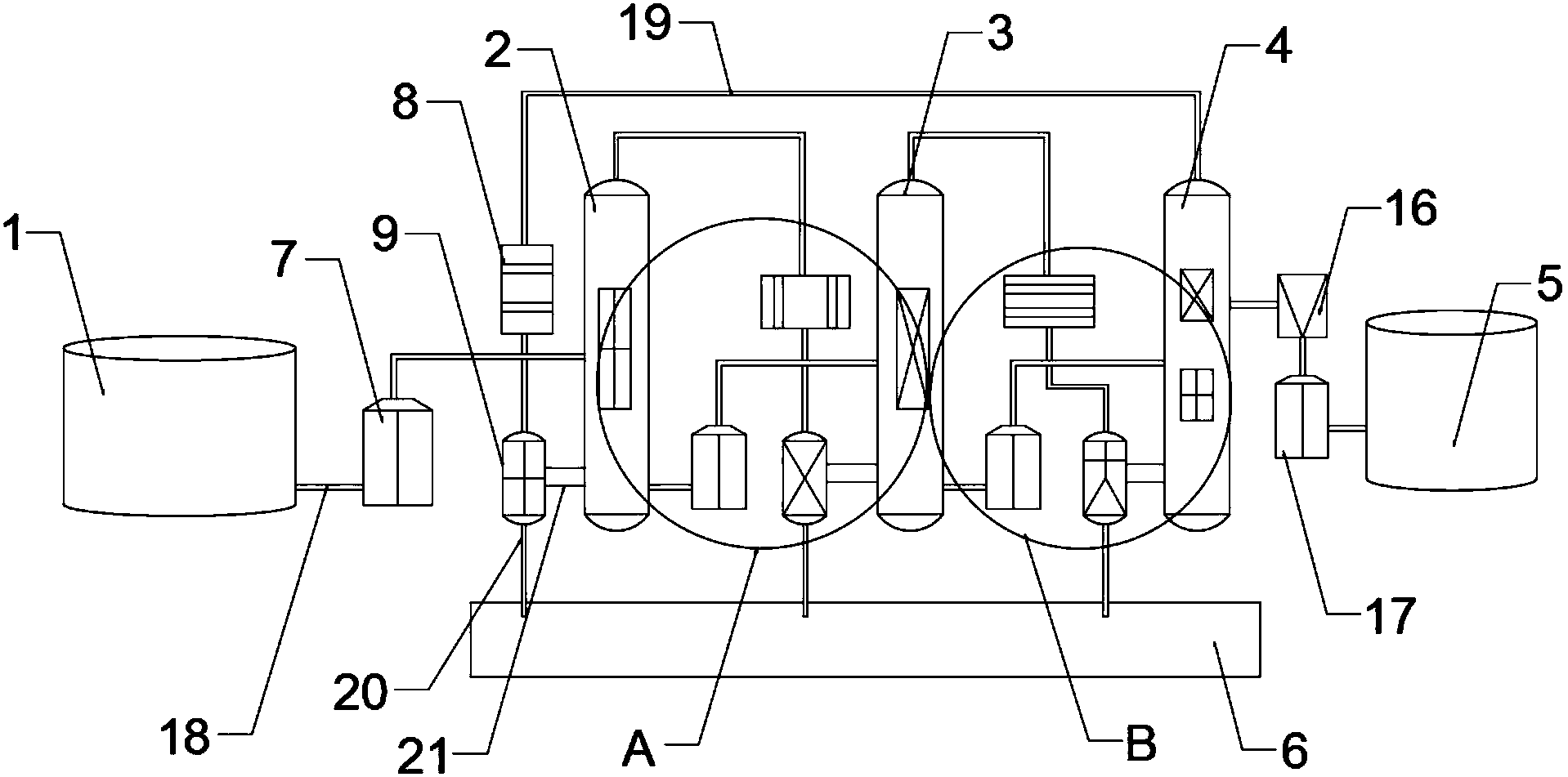

1.含DMF废水三塔精馏回收装置，包括废水储罐(1)和蓄水槽(6)，其特征在于：所述废水储罐(1)的一侧设有一级减压浓缩塔(2)，所述一级减压浓缩塔(2)的一侧设有二级减压浓缩塔(3)，所述二级减压浓缩塔(3)的一侧设有减压精馏塔(4)，所述减压精馏塔(4)的一侧设有DMF储罐(5)，所述废水储罐(1)和所述一级减压浓缩塔(2)之间设有第一液泵(7)，所述一级减压浓缩塔(2)与所述二级减压浓缩塔(3)之间设有第二液泵(10)，所述二级减压浓缩塔(3)与所述减压精馏塔(4)之间设有第三液泵(13)。
2.根据权利要求1所述的含DMF废水三塔精馏回收装置，其特征在于：所述废水储罐(1)与所述第一液泵(7)之间连接有输液管(18)，所述第一液泵(7)与所述一级减压浓缩塔(2)之间也连接有输液管(18)。
3.根据权利要求1所述的含DMF废水三塔精馏回收装置，其特征在于：所述第一液泵(7)与所述一级减压浓缩塔(2)之间设有第一蒸汽压缩机(8)，所述第一蒸汽压缩机(8)的一侧设有第一再沸器(9)。
4.根据权利要求1所述的含DMF废水三塔精馏回收装置，其特征在于：所述第二液泵(10)与所述一级减压浓缩塔(2)之间连接有输液管(18)，所述第二液泵(10)与所述二级减压浓缩塔(3)之间也连接有输液管(18)，所述第二液泵(10)与所述二级减压浓缩塔(3)之间设有第二蒸汽压缩机(11)，所述第二蒸汽压缩机(11)的一侧设有第二再沸器(12)。
5.根据权利要求1所述的含DMF废水三塔精馏回收装置，其特征在于：所述第三液泵(13)与所述二级减压浓缩塔(3)之间连接有输液管(18)，所述第三液泵(13)与所述减压精馏塔(4)之间也连接有输液管(18)，所述第三液泵(13)与所述减压精馏塔(4)之间设有第三蒸汽压缩机(14)，所述第三蒸汽压缩机(14)的一侧设有第三再沸器(15)。
6.根据权利要求1所述的含DMF废水三塔精馏回收装置，其特征在于：所述减压精馏塔(4)与所述DMF储罐(5)之间设有冷凝器(16)，所述冷凝器(16)的一侧设有第四液泵(17)。
7.根据权利要求3所述的含DMF废水三塔精馏回收装置，其特征在于：所述第一蒸汽压缩机(8)与所述减压精馏塔(4)之间连接有输气管(19)，所述第一蒸汽压缩机(8)与所述第一再沸器(9)之间也连接有输气管(19)，所述第一再沸器(9)与所述一级减压浓缩塔(2)之间连接有连接管(21)，所述第一再沸器(9)与所述蓄水槽(6)之间连接有回流管(20)，所述回流管(20)的出水端贯穿所述蓄水槽(6)的顶部并伸入其内。
8.根据权利要求4所述的含DMF废水三塔精馏回收装置，其特征在于：所述第二蒸汽压缩机(11)与所述一级减压浓缩塔(2)之间连接有输气管(19)，所述第二蒸汽压缩机(11)与所述第二再沸器(12)之间也连接有输气管(19)，所述第二再沸器(12)与所述二级减压浓缩塔(3)之间连接有连接管(21)，所述第二再沸器(12)与所述蓄水槽(6)之间连接有回流管(20)。
9.根据权利要求5所述的含DMF废水三塔精馏回收装置，其特征在于：所述第三蒸汽压缩机(14)与所述二级减压浓缩塔(3)之间连接有输气管(19)，所述第三蒸汽压缩机(14)与所述第三再沸器(15)之间也连接有输气管(19)，所述第三再沸器(15)与所述减压精馏塔(4)之间连接有连接管(21)，所述第三再沸器(15)与所述蓄水槽(6)之间连接有回流管(20)。
10.根据权利要求6所述的含DMF废水三塔精馏回收装置，其特征在于：所述冷凝器(16)与所述减压精馏塔(4)之间连接有输气管(19)，所述冷凝器(16)与所述第四液泵(17)之间连接有输液管(18)，所述第四液泵(17)与所述DMF储罐(5)之间也连接有输液管(18)。
说明书
含DMF废水三塔精馏回收装置
技术领域
本实用新型涉及精馏回收技术领域，具体为含DMF废水三塔精馏回收装置。
背景技术
DMF的学名为N,N-二甲基甲酰胺，是一种化学物品，既是一种用途极广的化工原料，也是一种用途很广的优良的溶剂。DMF对眼、皮肤和呼吸道有刺激作用，其蒸气可引起眼和上呼吸道轻、中度刺激症状，故对含DMF废水进行处理时需对其中的DMF进行精馏回收处理。
现有的含DMF废水的精馏回收过程一般是采用双塔回收工艺，并由低压蒸汽或导热油供热，含DMF废水先经常压浓缩塔除去一部分水，再经减压精馏塔得到高纯度DMF，该回收工艺能耗高，所得DMF质量不稳定，且回收率较低。鉴于此，我们提出含DMF废水三塔精馏回收装置。
实用新型内容
本实用新型的目的在于提供含DMF废水三塔精馏回收装置，以解决上述背景技术中现有的含DMF废水的精馏回收过程一般是采用双塔回收工艺，该回收工艺能耗高，所得DMF质量不稳定，回收率较低的问题。
为实现上述目的，本实用新型提供如下技术方案：
含DMF废水三塔精馏回收装置，包括废水储罐和蓄水槽，所述废水储罐的一侧设有一级减压浓缩塔，所述一级减压浓缩塔的一侧设有二级减压浓缩塔，所述二级减压浓缩塔的一侧设有减压精馏塔，所述减压精馏塔的一侧设有DMF储罐，所述废水储罐和所述一级减压浓缩塔之间设有第一液泵，所述一级减压浓缩塔与所述二级减压浓缩塔之间设有第二液泵，所述二级减压浓缩塔与所述减压精馏塔之间设有第三液泵。
优选的，所述废水储罐与所述第一液泵之间连接有输液管，所述第一液泵与所述一级减压浓缩塔之间也连接有输液管。
优选的，所述第一液泵与所述一级减压浓缩塔之间设有第一蒸汽压缩机，所述第一蒸汽压缩机的一侧设有第一再沸器。
优选的，所述第二液泵与所述一级减压浓缩塔之间连接有输液管，所述第二液泵与所述二级减压浓缩塔之间也连接有输液管，所述第二液泵与所述二级减压浓缩塔之间设有第二蒸汽压缩机，所述第二蒸汽压缩机的一侧设有第二再沸器。
优选的，所述第三液泵与所述二级减压浓缩塔之间连接有输液管，所述第三液泵与所述减压精馏塔之间也连接有输液管，所述第三液泵与所述减压精馏塔之间设有第三蒸汽压缩机，所述第三蒸汽压缩机的一侧设有第三再沸器。
优选的，所述减压精馏塔与所述DMF储罐之间设有冷凝器，所述冷凝器的一侧设有第四液泵。
优选的，所述第一蒸汽压缩机与所述减压精馏塔之间连接有输气管，所述第一蒸汽压缩机与所述第一再沸器之间也连接有输气管，所述第一再沸器与所述一级减压浓缩塔之间连接有连接管，所述第一再沸器与所述蓄水槽之间连接有回流管，所述回流管的出水端贯穿所述蓄水槽的顶部并伸入其内。
优选的，所述第二蒸汽压缩机与所述一级减压浓缩塔之间连接有输气管，所述第二蒸汽压缩机与所述第二再沸器之间也连接有输气管，所述第二再沸器与所述二级减压浓缩塔之间连接有连接管，所述第二再沸器与所述蓄水槽之间连接有回流管。
优选的，所述第三蒸汽压缩机与所述二级减压浓缩塔之间连接有输气管，所述第三蒸汽压缩机与所述第三再沸器之间也连接有输气管，所述第三再沸器与所述减压精馏塔之间连接有连接管，所述第三再沸器与所述蓄水槽之间连接有回流管。
优选的，所述冷凝器与所述减压精馏塔之间连接有输气管，所述冷凝器与所述第四液泵之间连接有输液管，所述第四液泵与所述DMF储罐之间也连接有输液管。
与现有技术相比，本实用新型的有益效果：本实用新型中，采用三塔回收工艺对含DMF废水中的DMF进行精馏回收，先通过一级减压浓缩塔将废水除去一部分水并进行一级提浓，再通过二级减压浓缩塔除去一部分水并进行二级提浓，最后通过减压精馏塔进行精馏提纯，以得到高纯度的DMF，一级减压浓缩塔中除水所产生的水蒸气可为二级减压浓缩塔供热，二级减压浓缩塔中除水所产生的水蒸气可为减压精馏塔供热，减压精馏塔中精馏所产生的水蒸气可为一级减压浓缩塔进行供热，此工艺与二塔回收工艺相比，大大降低能耗，保证了所得DMF的质量，且回收率大大提高。
