申请日2018.02.11
公开(公告)日2018.11.13
IPC分类号B01D33/11; B01D33/76
摘要
本实用新型公开了一种残渣过滤及废水回收装置，包括箱体和进渣管，所述箱体设置有过滤机构和废水回收机构，所述过滤机构包括可转动的过滤滚筒及滤网，所述滤网包覆于过滤滚筒的圆周侧壁，所述过滤滚筒内部两端面之间设置有上部开口的排渣管，所述排渣管一端伸出过滤滚筒并设为出渣口，所述过滤滚筒底部置于箱体内部，所述进渣管与过滤滚筒内部相通，进渣管内的废水中的残渣经过滤机构过滤并排出，过滤后的废水由废水回收机构回收。本装置整个过程环保节能，既避免了残渣排出造成环境污染，也使得废水回收利用，节约了水资源。
权利要求书

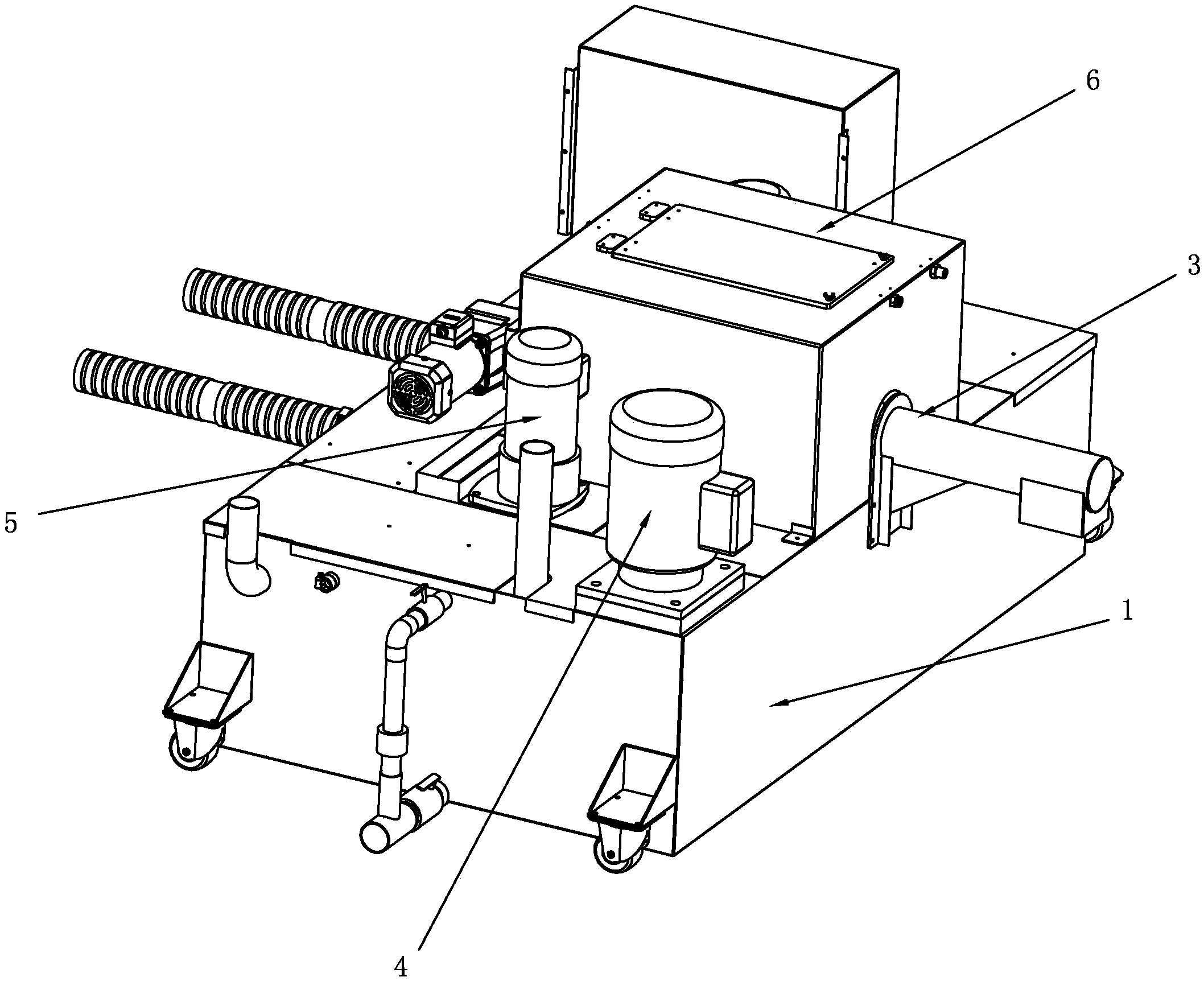

1.一种残渣过滤及废水回收装置，其特征在于：包括箱体(1)和进渣管(2)，所述箱体(1)设置有过滤机构(3)和废水回收机构(4)，所述过滤机构(3)包括可转动的过滤滚筒(31)及滤网，所述滤网包覆于过滤滚筒(31)的圆周侧壁，所述过滤滚筒(31)内部两端面之间设置有上部开口的排渣管(32)，所述排渣管(32)一端伸出过滤滚筒(31)并设为出渣口(33)，所述过滤滚筒(31)底部置于箱体(1)内部，所述进渣管(2)与过滤滚筒(31)内部相通，进渣管(2)内的废水中的残渣经过滤机构(3)过滤并排出，过滤后的废水由废水回收机构(4)回收。
2.根据权利要求1所述的一种残渣过滤及废水回收装置，其特征在于：所述排渣管(32)内设置有螺旋绞龙(34)，所述螺旋绞龙(34)一端穿过过滤滚筒(31)并连接有减速电机组(35)，螺旋绞龙(34)另一端设置于出渣口(33)处。
3.根据权利要求1所述的一种残渣过滤及废水回收装置，其特征在于：所述排渣管(32)沿过滤滚筒(31)中心轴向设置。
4.根据权利要求1所述的一种残渣过滤及废水回收装置，其特征在于：所述滤网为400目的纱网。
5.根据权利要求1所述的一种残渣过滤及废水回收装置，其特征在于：所述废水回收机构(4)包括水泵(41)，所述水泵(41)的吸水口置于箱体(1)内，其出水口连接有出水管。
6.根据权利要求5所述的一种残渣过滤及废水回收装置，其特征在于：所述水泵(41)的吸水口处设置滤渣件(42)，所述滤渣件(42)为一套管，其底部和四周开设有若干防止残渣进入的过滤口(43)。
7.根据权利要求5所述的一种残渣过滤及废水回收装置，其特征在于：所述水泵(41)还连接有节流阀。
8.根据权利要求1所述的一种残渣过滤及废水回收装置，其特征在于：所述箱体(1)还设置有搅拌机构(5)，所述搅拌机构(5)包括马达(51)，所述马达(51)通过联轴器连接搅拌轴(52)，所述搅拌轴(52)底部连接有三轮叶片(53)，所述搅拌轴(52)伸入箱体(1)内部。
9.根据权利要求8所述的一种残渣过滤及废水回收装置，其特征在于：所述搅拌机构(5)设置两组，分别位于过滤滚筒(31)两侧。
10.根据权利要求1所述的一种残渣过滤及废水回收装置，其特征在于：所述过滤滚筒(31)外部设有一保护壳体(6)。
说明书
一种残渣过滤及废水回收装置
技术领域
本实用新型涉及非标设备技术领域，尤其涉及一种残渣过滤及废水回收装置。
背景技术
目前手机外框在打磨清洗过程中产生大量残渣，这些残渣随废水一起排出产生大量污染并且对水资源造成严重浪费，出于环保节能的要求，需设计一种具有残渣过滤及废水回收利用功能的装置。
实用新型内容
为了克服上述现有技术的不足，本实用新型提供了一种残渣过滤及废水回收装置，其能够过滤手机外框在打磨清洗过程中产生大量残渣，并将其中的废水再次回收以供二次利用，具有环保节能的益处。
本实用新型解决其技术问题所采用的技术方案为：
一种残渣过滤及废水回收装置，包括箱体和进渣管，所述箱体设置有过滤机构和废水回收机构，所述过滤机构包括可转动的过滤滚筒及滤网，所述滤网包覆于过滤滚筒的圆周侧壁，所述过滤滚筒内部两端面之间设置有上部开口的排渣管，所述排渣管一端伸出过滤滚筒并设为出渣口，所述过滤滚筒底部置于箱体内部，所述进渣管与过滤滚筒内部相通，进渣管内的废水中的残渣经过滤机构过滤并排出，过滤后的废水由废水回收机构回收。
作为上述技术方案的改进，所述排渣管内设置有螺旋绞龙，所述螺旋绞龙一端穿过过滤滚筒并连接有减速电机组，螺旋绞龙另一端设置于出渣口处。
作为上述技术方案的改进，所述排渣管沿过滤滚筒中心轴向设置。
作为上述技术方案的改进，所述滤网为400目的纱网。
作为上述技术方案的改进，所述废水回收机构包括水泵，所述水泵的吸水口置于箱体内，其出水口连接有出水管。
作为上述技术方案的改进，所述水泵的吸水口处设置滤渣件，所述滤渣件为一套管，其底部和四周开设有若干防止残渣进入的过滤口。
作为上述技术方案的改进，所述水泵还连接有节流阀。
作为上述技术方案的改进，所述箱体还设置有搅拌机构，所述搅拌机构包括马达，所述马达通过联轴器连接搅拌轴，所述搅拌轴底部连接有三轮叶片，所述搅拌轴伸入箱体内部。
作为上述技术方案的改进，所述搅拌机构设置两组，分别位于过滤滚筒两侧。
作为上述技术方案的改进，所述过滤滚筒外部设有一保护壳体。
本实用新型的有益效果有：
本装置通过设置过滤滚筒和滤网，使得随废水排出的残渣被滤网阻隔，废水通过滤网漏进箱体内并通过废水回收机构回收，过滤掉的残渣随过滤滚筒转动并到达过滤滚筒内部上方时通过其自身重力掉入排渣管中，由排渣管排出，达到残渣过滤的目的，整个过程环保节能，既避免了残渣排出造成环境污染，也使得废水回收利用，节约了水资源。
