申请日2004.04.09
公开(公告)日2005.03.30
IPC分类号C02F1/52; C02F1/38; B01D21/02
摘要

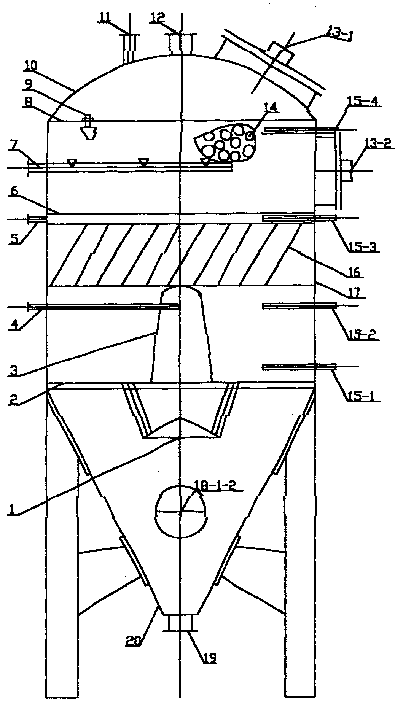

一种污水净化器，它主要包括有罐体，罐体由圆筒形主体筒(17)和主体筒(17)下端的倒圆锥底(20)组成，主体筒(17)上端有封盖(10)，封盖(10)上有出水管(12)，罐体底部有污泥排放口(19)，在主体筒(17)内下部的中央，固定有上端封口的圆锥形或圆筒形的中心旋流筒(3)，进水管(4)从罐体外以切线方向进入中心旋流筒(3)的上部，在中心旋流筒(3)的上面有过滤层(14)，过滤层(14)采用比重小于1的颗粒滤料组成，过滤层(14)的层面上有上滤网或滤帽板(8)。本实用新型的污水净化器处理污水的效率高，占地面积少，处理后的水质好，动力消耗低，运行费用低。
权利要求书
1.一种污水净化器，它主要包括有罐体，罐体由圆筒形主体筒(17) 和主体筒(17)下端的倒圆锥底(20)组成，主体筒(17)上端有封盖 (10)，封盖(10)上有出水管(12)，罐体底部有污泥排放口(19)，其 特征是：在主体筒(17)内下部的中央，固定有上端封口的圆锥形或圆 筒形的中心旋流筒(3)，进水管(4)从罐体外以切线方向进入中心旋流 筒(3)的上部，在中心旋流筒(3)的上面有过滤层(14)，过滤层(14) 采用比重小于1的颗粒滤料组成，过滤层(14)的层面上有上滤网或滤 帽板(8)。
2.根据权利要求1所述的污水净化器，其特征是：在中心旋流筒(3) 与过滤层(14)之间有斜管层、或斜板层、或折板层(16)。
3.根据权利要求1所述的污水净化器，其特征是：在中心旋流筒(3) 的出口下方固定有锥形的反射锥(1)。
4.根据权利要求1所述的污水净化器，其特征是：在过滤层(14) 的滤料下可以设置下滤网(6)，以衬托滤料。
5.根据权利要求1所述的污水净化器，其特征是：在过滤层(14) 中间布有反冲水管(7)，反冲水管(7)上有多个喷嘴。
6.根据权利要求1所述的污水净化器，其特征是：在过滤层(14) 的层面上的所述的滤帽板(8)是滤帽板上留有孔，孔上补以滤网。
7.根据权利要求1所述的污水净化器，其特征是：在过滤层(14) 以下、斜管层(16)以上的罐体侧壁上，或/和封盖(10)上，设有出气 管。
8.根据权利要求1所述的污水净化器，其特征是：罐体的侧壁的不 同高度设有监控龙头(15)。
9.根据权利要求1所述的污水净化器，其特征是：封盖上和/或罐 体的侧壁上设有人孔(13)。
10.根据权利要求1所述的污水净化器，其特征是：罐体的倒圆锥 底的侧壁上设有手孔(18)。
说明书
污水净化器
技术领域
本实用新型涉及污水处理设备，具体地说，是一种处理含有悬浮物 污水的净化器。
背景技术
本设计人于1998年申请了专利“一种污水净化器”(参见中国专利 CN2345265Y)。该专利主要用于洗煤污水的处理，它可以回收精煤，回收 率大于50%。但在大多数的情况下，污水处理时并不需要回收固体悬浮物， 因此专利CN2345265的有些功能用不上，结构就没有必要那么复杂。
发明内容
本实用新型的目的在于：提供一种结构比较简单、操作容易、能耗 低的污水净化器。
本实用新型的技术方案如下：
一种污水净化器，它主要包括有罐体，罐体由圆筒形主体筒和主体 筒下端的倒圆锥底组成，主体筒上端有封盖，封盖上有出水管，罐体底 部有污泥排放口，在主体筒内下部的中央，固定有上端封口的圆锥形或 圆筒形的中心旋流筒，进水管从罐体外以切线方向进入中心旋流筒的上 部，污水在中心旋流筒内完成涡旋分离过程，在中心旋流筒的上面有过 滤层，过滤层可以采用比重小于1的颗粒滤料组成，过滤层的层面上有 上滤网或滤帽(水帽)板，以阻挡滤料随出水流失，污水在此完成动态 过滤过程。
上述的污水净化器，所述的进水管可以是变截面管。
上述的污水净化器，在中心旋流筒与过滤层之间可以有一层斜管层、 或斜板层、或折板层，以增加悬浮颗粒的撞击而凝聚和沉淀，污水在此 完成重力分离过程。
上述的污水净化器，在中心旋流筒的出口下方可以固定有锥形的反 射锥，以阻挡中心旋流筒的出水，避免中心旋流筒的出水冲击罐体的倒 圆锥底内沉积的污泥。
上述的污水净化器，在过滤层的滤料下可以设置下滤网，以衬托滤 料。滤料比重因小于1，故浮于水中，但当污水净化器中的水被出空，滤 料也会被带走。加一层下滤网，就可以避免。
上述的污水净化器，在过滤层中间可以布有反冲水管，反冲水管上 有多个喷嘴。当污水净化器被误操作时污泥会上泛，会堵塞滤网，或污 水净化器运转一段时间后，滤料和斜管也需要反冲。反冲可以从出水管 进水反冲，但效果不如在过滤层设置反冲管反冲效果好。
上述的污水净化器，在过滤层的层面上的所述的滤帽板可以是滤帽 板上留有孔，孔上补以滤网。滤帽板的好处是比滤网不易被污泥堵塞。 用滤帽板的缺点是需要反冲时反冲的效果不如滤网好，因此采用在滤帽 板上镶嵌滤网，可以综合两者的优点。
上述的污水净化器，在过滤层以下、斜管层以上的罐体侧壁上，或/ 和封盖上，可以设有出气管。设置出气管可以降低进水的压力。
上述的污水净化器，罐体的侧壁的不同高度可以设有监控龙头，可 以随时放水监控该污水净化器各处理单元的效果和各部位水质的变化情 况。
上述的污水净化器的封盖上和/或罐体的侧壁上可以设有人孔。
上述的污水净化器，罐体的倒圆锥底的侧壁上可以设有手孔。
本实用新型的污水净化器的工作过程如下：经过加药絮凝的原水， 用泵压入净化器内，首先切线进入中心旋流筒，进行涡旋分离，水中大 颗粒被分离;其余悬浮物随水流上升到斜板重力沉降区，通过碰撞凝聚 结成大颗粒下沉;少部分漂浮物进入动态过滤区，经过过滤后的清水进 入清水区，污泥下沉到污泥浓缩区，定时或连续排出。设备运行一段时 间，滤层阻力增大，可通过反冲洗管7进行反冲洗。
本实用新型的污水净化器处理污水的效率高，占地面积少，处理后 的水质好，动力消耗低，运行费用低。
