申请日2018.03.30
公开(公告)日2018.11.27
IPC分类号C02F9/14
摘要
本实用新型公开了一种分离式污水处理池，包括池体、固定板、缓冲板、密封板、过滤室、缓冲室、曝气室、净化室、排料口、过滤板、床架、生物填料、曝气管、输气管、气泵、密封盖、水泵、水管、精密过滤板、排水口和储料池。本实用新型的有益效果是：过滤室内部放置有多层过滤板且从上到下过滤孔逐渐减小，对固体杂物和漂浮物进行分层过滤，即降低了每层的过滤压力又可以让过滤的效果更加好，过滤板倾斜放置且过滤板底端的池壁上留有排料口，过滤下来的杂物可以顺着过滤板自动从排料口排至储料池，防止过滤下来杂物堆积堵塞过滤板，床架的底部均匀设置有多个曝气管，能够由下到上向曝气池的内部吹入气体，增加氧气交换的利用率，提高净化的效果。
权利要求书

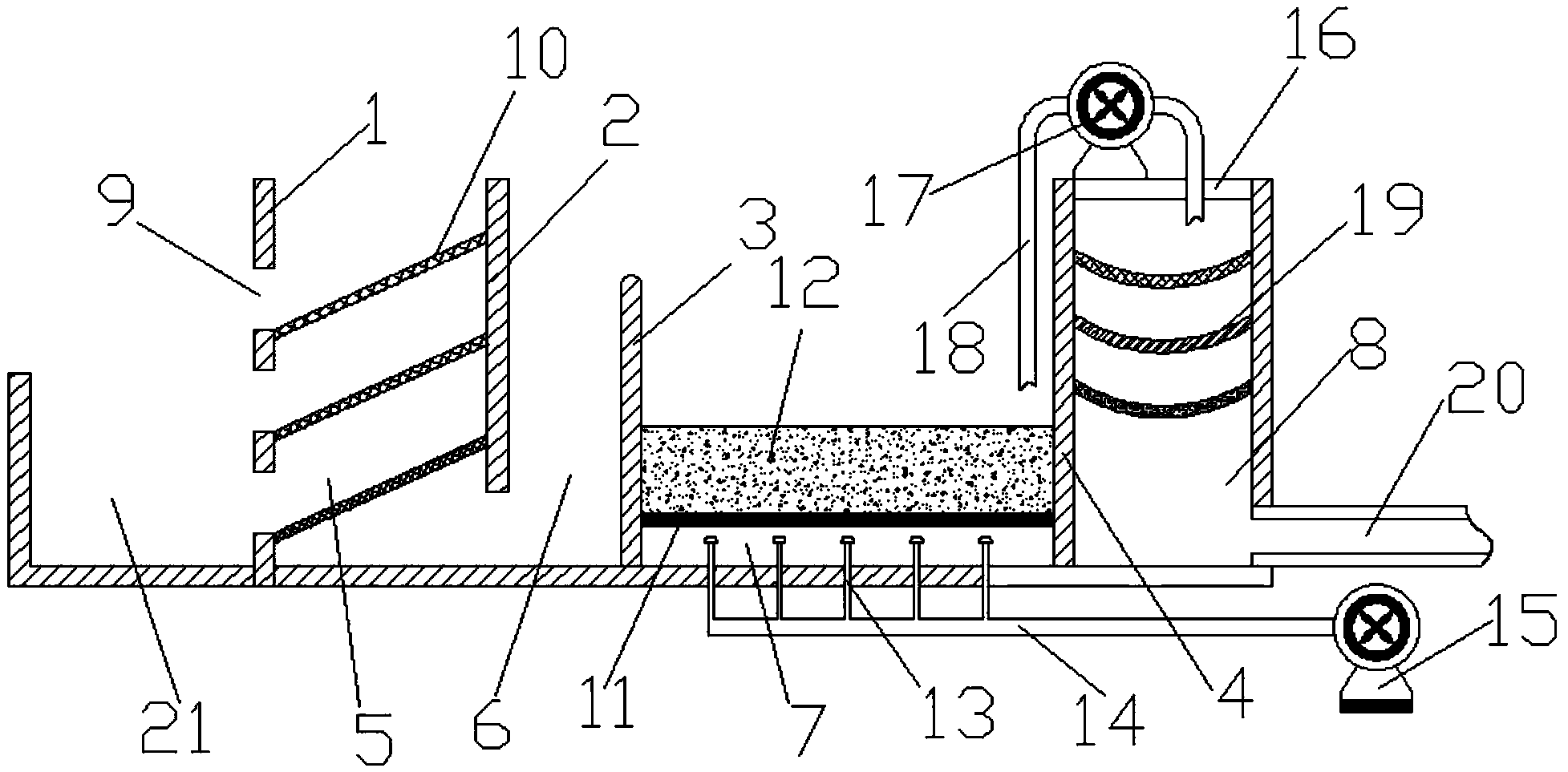

1.一种分离式污水处理池，其特征在于：包括池体(1)、固定板(2)、缓冲板(3)、密封板(4)、过滤室(5)、缓冲室(6)、曝气室(7)、净化室(8)、排料口(9)、过滤板(10)、床架(11)、生物填料(12)、曝气管(13)、输气管(14)、气泵(15)、密封盖(16)、水泵(17)、水管(18)、精密过滤板(19)、排水口(20)和储料池(21);所述池体(1)内部固定有固定板(2)、缓冲板(3)和密封板(4)，所述固定板(2)、缓冲板(3)和密封板(4)将池体(1)的内部分隔为过滤室(5)、缓冲室(6)、曝气室(7)和净化室(8)四个空间，所述过滤室(5)内固定有过滤板(10)，所述过滤室(5)的侧壁上设置有排料口(9)，所述过滤室(5)的旁边设置有储料池(21)，所述储料池(21)和过滤室(5)通过排料口(9)相连通，所述曝气室(7)的内部固定有床架(11)，所述床架(11)上放置有生物填料(12)，所述床架(11)底部设置有曝气管(13)，所述曝气管(13)和输气管(14)相连通，所述输气管(14)的另一端连接在气泵(15)上，所述净化室(8)上端安装有密封盖(16)，所述密封盖(16)上固定有水泵(17)，所述水泵(17)的进水口通过水管(18)和曝气室(7)相连通，所述水泵(17)出水口和净化室(8)相连通，所述净化室(8)内部安装有精密过滤板(19)，所述净化室(8)的底部设置有排水口(20)。
2.根据权利要求1所述的一种分离式污水 处理池，其特征在于：所述过滤室(5)内部放置有多层过滤板(10)且从上到下过滤孔逐渐减小。
3.根据权利要求1所述的一种分离式污水处理池，其特征在于：所述过滤板(10)倾斜放置且过滤板(10)底端的池壁上留有排料口(9)。
4.根据权利要求3所述的一种分离式污水处理池，其特征在于：所述缓冲板(3)的高度低于固定板(2)的高度。
5.根据权利要求1所述的一种分离式污水处理池，其特征在于：所述床架(11)的底部均匀设置有多个曝气管(13)。
6.根据权利要求1所述的一种分离式污水处理池，其特征在于：所述净化室(8)内部固定有多层下凹的弧形精密过滤板(19)。
说明书
一种分离式污水处理池
技术领域
本实用新型涉及一种污水处理池，具体为一种分离式污水处理池，属于污水处理设备领域。
背景技术
污水通常是指受到一定污染的、来自生活和生产排出的废水，污水内含有的主要污染物包括有机污染物、耗氧污染物、厌氧污染物、植物污染物、有毒污染物和放射性污染物，如果不经过净化就直接排放会对生态环境造成严重危害，污水中往往含有大量的固体杂物和漂浮物，在污水输送到污水处理站之前，需要将污水中的固体杂物和漂浮物去除，目前大都修建沉淀池，使用沉淀法去除污水中的固体杂物和漂浮物，效率较慢，且沉淀池占用的面积较大，在沉淀完成后还需要人工特意的去打捞和收集沉淀物，而且现有污水处理池的曝气处理中由于技术的原因使得气泡体积较大、数量较少，氧气利用率较低，使得净化的效果差，效率低。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种分离式污水处理池。
本实用新型通过以下技术方案来实现上述目的：一种分离式污水处理池，包括池体、固定板、缓冲板、密封板、过滤室、缓冲室、曝气室、净化室、排料口、过滤板、床架、生物填料、曝气管、输气管、气泵、密封盖、水泵、水管、精密过滤板、排水口和储料池;所述池体内部固定有固定板、缓冲板和密封板，所述缓冲板的高度低于固定板的高度，所述固定板、缓冲板和密封板将池体的内部分隔为过滤室、缓冲室、曝气室和净化室四个空间，所述过滤室内部放置有多层过滤板且从上到下过滤孔逐渐减小，所述过滤板倾斜放置且过滤板底端的池壁上留有排料口，所述过滤室的旁边设置有储料池，所述储料池和过滤室通过排料口相连通，所述曝气室的内部固定有床架，所述床架上放置有生物填料，所述床架的底部均匀设置有多个曝气管，所述曝气管和输气管相连通，所述输气管的另一端连接在气泵上，所述净化室上端安装有密封盖，所述密封盖上固定有水泵，所述水泵的进水口通过水管和曝气室相连通，所述水泵出水口和净化室相连通，所述净化室内部固定有多层下凹的弧形精密过滤板且每层精密过滤板均为不同材料组成，所述净化室的底部设置有排水口。
进一步的，为了实现对固体杂物和漂浮物进行分层过滤，所述过滤室内部放置有多层过滤板且从上到下过滤孔逐渐减小。
进一步的，为了使得过滤下来的杂物可以顺着过滤板自动从排料口排至储料池，所述过滤板倾斜放置且过滤板底端的池壁上留有排料口。
进一步的，为了使得缓冲室内的污水可以均匀平和的流至曝气室，所述缓冲板的高度低于固定板的高度。
进一步的，为了能够由下到上向曝气池的内部吹入气体，所述床架的底部均匀设置有多个曝气管。
进一步的，为了使得不仅对污水的过滤净化效果好而且还增强的抗水流冲击的能力，所述净化室内部固定有多层下凹的弧形精密过滤板且每层精密过滤板均为不同材料组成。
本实用新型的有益效果是：该污水处理池结构连接紧凑，使用简单，设计合理，过滤室内部放置有多层过滤板且从上到下过滤孔逐渐减小，对于固体杂物和漂浮物进行分层过滤，即降低了每层的过滤压力又可以让过滤的效果更加好，过滤板倾斜放置且过滤板底端的池壁上留有排料口，过滤下来的杂物可以顺着过滤板自动从排料口排至储料池，防止过滤下来杂物堆积堵塞过滤板，缓冲板的高度低于固定板的高度，使得缓冲室内的污水可以均匀平和的流至曝气室，防止水流过快对曝气室造成影响，床架的底部均匀设置有多个曝气管，能够由下到上向曝气池的内部吹入气体，增加气泡的数量，以增加氧气交换的利用率，从而提高净化的效果，净化室内部固定有多层下凹的弧形精密过滤板且每层精密过滤板均为不同材料组成，不仅对污水的过滤净化效果好而且还增强的抗水流冲击的能力，从而延长精密过滤板的寿命。
