申请日2018.03.30
公开(公告)日2018.11.23
IPC分类号C02F9/02
摘要
本实用新型公开了一种便于更换的污水处理用过滤装置，包括箱体、粗砂过滤网、细沙过滤网和活性炭层，所述箱体的顶部固定连接有伸缩杆安置架，所述伸缩杆安置架内腔的顶部固定安装有电动伸缩杆，所述箱体的顶部活动连接有盖板，所述盖板与伸缩杆安置架的内腔活动连接，盖板的顶部与电动伸缩杆活动连接。本实用新型通过箱体的顶部活动连接有盖板，通过盖板的顶部与电动伸缩杆活动连接，通过盖板的底部开设有第二滑槽，通过粗砂过滤网、细沙过滤网和活性炭层的顶部均固定连接有滑块，再通过滑块与第二滑槽滑动连接，解决了现有的污水净化过滤器的过滤装置在使用过程中经常会被污物堵塞，导致过滤功能下降，影响净化效率的问题。
权利要求书

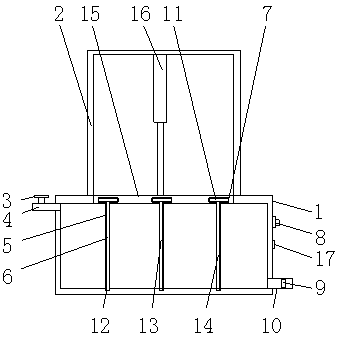

1.一种便于更换的污水处理用过滤装置，包括箱体(1)、粗砂过滤网(6)、细沙过滤网(13)和活性炭层(14)，其特征在于：所述箱体(1)的顶部固定连接有伸缩杆安置架(2)，所述伸缩杆安置架(2)内腔的顶部固定安装有电动伸缩杆(16)，所述箱体(1)的顶部活动连接有盖板(15)，所述盖板(15)与伸缩杆安置架(2)的内腔活动连接，所述盖板(15)的顶部与电动伸缩杆(16)活动连接，所述盖板(15)的底部开设有第二滑槽(7)，所述粗砂过滤网(6)、细沙过滤网(13)和活性炭层(14)的顶部均固定连接有滑块(11)，所述滑块(11)与第二滑槽(7)滑动连接，所述箱体(1)内腔的前后两面均开设有第一滑槽(5)，所述箱体(1)内腔的底部开设有插槽(12)，所述箱体(1)左侧的上部开设有进水口(4)。
2.根据权利要求1所述的一种便于更换的污水 处理用过滤装置，其特征在于：所述箱体(1)右侧的底部开设有出水口(10)，且出水口(10)的内表面安装有水流量计(9)。
3.根据权利要求1所述的一种便于更换的污水处理用过滤装置，其特征在于：所述箱体(1)的右侧从上到下依次固定安装有控制器(8)和显示屏(17)。
4.根据权利要求1所述的一种便于更换的污水处理用过滤装置，其特征在于：所述进水口(4)的内表面活动安装有阀门(3)，且阀门(3)的外表面设置有防滑纹。
说明书
一种便于更换的污水处理用过滤装置
技术领域
本实用新型涉及污水处理装置技术领域，具体为一种便于更换的污水处理用过滤装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水，由于我国水资源十分短缺，人均水资源占有量仅为世界平均水平四分之一，所以对于污水净化的需求非常高，污水处理装置有很多，其中最常用的就是污水净化过滤器，但是现有的污水净化过滤器的过滤装置在使用过程中经常会被污物堵塞，导致过滤功能下降，影响净化效率，为此，我们提出一种便于更换的污水处理用过滤装置。
实用新型内容
本实用新型的目的在于提供一种便于更换的污水处理用过滤装置，具备方便更换过滤装置的优点，解决了现有的污水净化过滤器的过滤装置在使用过程中经常会被污物堵塞，导致过滤功能下降，影响净化效率的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于更换的污水处理用过滤装置，包括箱体、粗砂过滤网、细沙过滤网和活性炭层，所述箱体的顶部固定连接有伸缩杆安置架，所述伸缩杆安置架内腔的顶部固定安装有电动伸缩杆，所述箱体的顶部活动连接有盖板，所述盖板与伸缩杆安置架的内腔活动连接，所述盖板的顶部与电动伸缩杆活动连接，所述盖板的底部开设有第二滑槽，所述粗砂过滤网、细沙过滤网和活性炭层的顶部均固定连接有滑块，所述滑块与第二滑槽滑动连接，所述箱体内腔的前后两面均开设有第一滑槽，所述箱体内腔的底部开设有插槽，所述箱体左侧的上部开设有进水口。
优选的，所述箱体右侧的底部开设有出水口，且出水口的内表面安装有水流量计。
优选的，所述箱体的右侧从上到下依次固定安装有控制器和显示屏。
优选的，所述进水口的内表面活动安装有阀门，且阀门的外表面设置有防滑纹。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型在箱体的顶部活动连接有盖板，通过盖板的顶部与电动伸缩杆活动连接，利用电动伸缩杆将盖板拉起，避免出现人不能将盖板拉起的现象出现，通过盖板的底部开设有第二滑槽，粗砂过滤网、细沙过滤网和活性炭层的顶部均固定连接有滑块，滑块与第二滑槽滑动连接，利用滑块和第二滑槽，将粗砂过滤网、细沙过滤网和活性炭层从盖板底部滑出，方便人们更换箱体内的过滤装置，解决了现有的污水净化过滤器的过滤装置在使用过程中经常会被污物堵塞，导致过滤功能下降，影响净化效率的问题。
2、本实用新型在箱体右侧的底部开设有出水口，出水口的外表面安装有水流量计，利用水流量计测量出水口的水流速度，通过箱体的右侧固定安装有显示屏，方便人们了解出水口的水流速度，从而了解箱体内滤网被堵塞的情况，以便在适当的时候更换滤网，通过进水口的内表面活动安装有阀门，使人在更换滤网时，不会再有污水流入，避免未经过滤的污水排出。
