申请日2018.03.30
公开(公告)日2018.11.23
IPC分类号C02F9/14; C02F103/06
摘要
本实用新型公开了一种膜法高压渗透式垃圾渗滤液处理装置，包括沉降池，沉降池通过生物厌氧池连接曝气池，曝气池连接机械过滤器，机械过滤器通过水泵与第一滤池的上部连接，第一滤池的下方至上而下依次设有第二滤池和第三滤池，第一滤池、第二滤池和第三滤池的中部均设有带孔隔板，带孔隔板上设有反渗透膜，第一滤池的下部和第二滤池上部通过第一管道连接，第二滤池的下部和第三滤池上部通过第二管道连接，第三滤池的下部设有出水管道;所述第一管道和第二管道上均设有上下反复的折弯，折弯的最低处设有通污阀。本实用新型具有成本较低、结构简单和推广容易的优点。
权利要求书

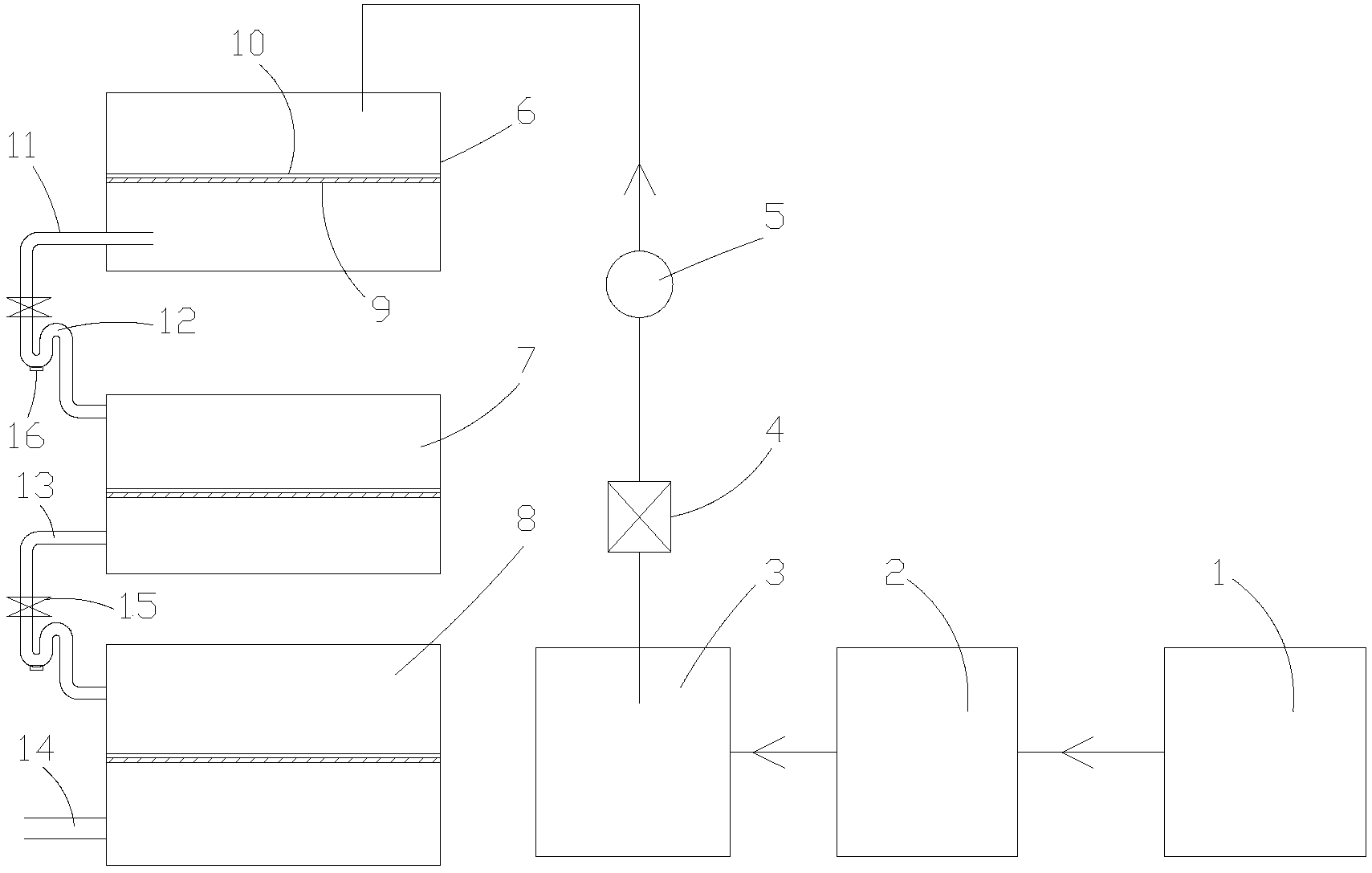

1.膜法高压渗透式垃圾渗滤液处理装置，其特征在于：包括沉降池(1)，沉降池(1)通过生物厌氧池(2)连接曝气池(3)，曝气池(3)连接机械过滤器(4)，机械过滤器(4)通过水泵(5)与第一滤池(6)的上部连接，第一滤池(6)的下方至上而下依次设有第二滤池(7)和第三滤池(8)，第一滤池(6)、第二滤池(7)和第三滤池(8)的中部均设有带孔隔板(9)，带孔隔板(9)上设有反渗透膜(10)，第一滤池(6)的下部和第二滤池(7)上部通过第一管道(11)连接，第二滤池(7)的下部和第三滤池(8)上部通过第二管道(13)连接，第三滤池(8)的下部设有出水管道(14)。
2.根据权利要求1所述的膜法高压渗透式垃圾渗滤液处理装置，其特征在于：所述第一管道(11)和第二管道(13)上均设有上下反复的折弯(12)，折弯(12)的最低处设有通污阀(16)。
3.根据权利要求1所述的膜法高压渗透式垃圾渗滤液处理装置，其特征在于：所述第一管道(11)和第二管道(13)上均设有阀门(15)。
说明书
膜法高压渗透式垃圾渗滤液处理装置
技术领域
本实用新型属于垃圾渗滤液膜法处理装置领域,尤其涉及一种膜法高压渗透式垃圾渗滤液处理装置。
背景技术
垃圾在堆放和填埋过程中由于压实、发酵等生物化学降解作用，同时在降水和地下水的渗流作用下产生了一种高浓度的有机或无机成份的液体，我们称之为垃圾渗滤液。垃圾渗滤液相对于一般的城市污水而言，内部含有的有害物质更多，如果直接排放将会对环境造成很大的污染。现有的膜法处理垃圾渗滤液装置有很多，虽然能对垃圾渗滤液中的有害物质进行过滤，但是都存在有成本较高和结构复杂的问题，当反渗透膜的使用寿命到期的时候,反渗透膜的更换极其不方便。
因此，现有的膜法处理垃圾渗滤液装置存在成本较高、结构复杂和反渗透膜更换不便的缺点。
实用新型内容
本实用新型的目的在于，提供一种膜法高压渗透式垃圾渗滤液处理装置。本实用新型具有成本较低、结构简单和反渗透膜更换方便的优点。
本实用新型的技术方案：膜法高压渗透式垃圾渗滤液处理装置，包括沉降池，沉降池通过生物厌氧池连接曝气池，曝气池连接机械过滤器，机械过滤器通过水泵与第一滤池的上部连接，第一滤池的下方至上而下依次设有第二滤池和第三滤池，第一滤池、第二滤池和第三滤池的中部均设有带孔隔板，带孔隔板上设有反渗透膜，第一滤池的下部和第二滤池上部通过第一管道连接，第二滤池的下部和第三滤池上部通过第二管道连接，第三滤池的下部设有出水管道。
前述的膜法高压渗透式垃圾渗滤液处理装置中，所述第一管道和第二管道上均设有上下反复的折弯，折弯的最低处设有通污阀。
前述的膜法高压渗透式垃圾渗滤液 处理装置中，所述第一管道和第二管道上均设有阀门。
与现有技术相比，本实用新型将垃圾渗滤液分级处理，利用重力产生的高压加速反渗透膜的工作效率，整个工作过程中仅仅只有水泵消耗电能，耗电量非常小，成本较低。本实用新型中除了第一、第二和第三滤池不是现有产品，其余组合部件均为现有的、可以直接在市场采购的产品，同时第一、第二和第三滤池的结构也非常简单，因此，本实用新型的结构从整体上简单。由于反渗透膜式展平设置于带孔隔板上的，当反渗透膜的寿命到期的时候，反渗透膜的更换非常方便。
由于第一管道和第二管道上设有折弯且折弯的最低处设有阀门，第一管道和第二管道发生堵塞时容易疏通。通过阀门可以控制作用在反渗透膜上的水压，阀门开度较大的时候，反渗透膜的渗透效率较高;阀门开度较小的时候，反渗透膜的使用寿命较长。
因此，本实用新型具有成本较低、结构简单和本实用新型具有成本较低、结构简单和反渗透膜更换方便的优点。
