申请日2003.03.26
公开(公告)日2004.03.31
IPC分类号C02F1/00; C02F1/28
摘要
本实用新型涉及一种家居无动力污水处理装置。本实用新型所要解决的技术问题是提供一种地埋式、无须动力消耗、自行调节运行无须操作、无须日常维护、使用寿命长、无气味、无噪音、运用灵活、投资成本低的家居无动力污水处理装置。解决该问题的技术方案是：装置从上至下依次分为三相分离区、吸附区、处理区及整流区，进水口设在整流区，出水口设在三相分离区，三相分离区的中央装有三相分离器。本实用新型可用于农居点、别墅等。
権利要求書

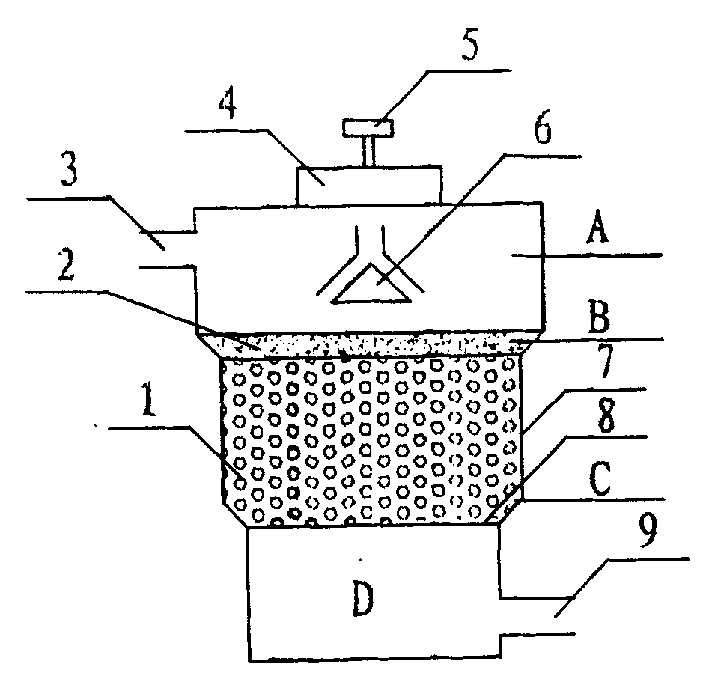

1.一种家居无动力污水处理装置，具有壳体(7)，其特征在于： 装置从上至下依次分为三相分离区(A)、吸附区(B)、处理区 (C)及整流区(D)，进水口(9)设在整流区(D)，出水口(3) 设在三相分离区(A)，三相分离区(A)的中央装有三相分离 器(6)。
2.根据权利要求1所述的家居无动力污水处理装置，其特征在于： 所述三相分离区(A)的顶部装有密封口(4)和减压阀(5)。
3.根据权利要求1所述的家居无动力污水处理装置，其特征在于： 所述处理区(C)与整流区(D)之间装有整流板(8)。
4.根据权利要求1或2或3所述的家居无动力污水处理装置，其 特征在于：所述吸附区(B)内填充非金属矿物吸附质(2)。
5.根据权利要求1或2或3所述的家居无动力污水处理装置，其 特征在于：所述处理区(C)内填充悬浮填料(1)。
说明书
家居无动力污水处理装置
技术领域
本实用新型涉及污水处理装置，尤其是一种家居无动力污水处理装 置。适用于农居点、别墅等。
背景技术
随着我国经济的高速发展，城市规模不断扩大，生活水平不断提高， 随之产生的城市污水量大大增加，对环境造成很大的压力。特别是在农村、 市郊别墅区，对生活污水没有专门的污水处理渠道，现有的污水处理装置 大多需要动力，消耗能源;体积大，占用地表空间;需要日常维护、有气 味、噪音;使用寿命相对较短，投资成本高，对于普通农家来说经济上难 以承受。
发明内容
本实用新型要解决的技术问题是：提供一种地埋式、无须动力消耗、 自行调节运行无须操作、无须日常维护、使用寿命长、无气味、无噪音、 运用灵活、投资成本低的家居无动力污水处理装置。
本实用新型所采用的技术方案是：家居无动力污水处理装置，具有壳 体，其结构特点是装置从上至下依次分为三相分离区、吸附区、处理区及 整流区，进水口设在整流区，出水口设在三相分离区，三相分离区的 中央装有三相分离器。
所述三相分离区的顶部装有密封口和减压阀。
所述处理区与整流区之间装有整流板。
所述吸附区内填充非金属矿物吸附质。
所述处理区内填充悬浮填料。
本实用新型的有益效果是：装置埋于地下，表面可履土绿化，不占地 表空间;无须动力消耗，可以节约能源;装置自行调节运行，无须操作; 装置完成后，不必日常维护，使用寿命长;无气味、无噪音;运用灵活， 既可单独使用，亦可串联使用;投资成本低，符合农村消费者的实际情况。
