申请日2003.03.28
公开(公告)日2004.03.17
IPC分类号C02F3/02
摘要
本实用新型提供了一种废水生化处理池的过滤装置。它包括与生化处理池出水口内周边适配的框架，过滤元件安装在框架中，它在框架的出水侧设有过滤装置的反冲曝气机构。本实用新型结构简单设置方便成本低廉，过滤工作稳定，过滤元件的清洗方便。生化处理池配设本实用新型后，无须在处理池外另设沉淀池，活性污泥被过滤装置截流仍留在处理池中而无须回流，既保证了生化处理效率又减少场地占用和投资建设费用，降低能耗;同时还可缩短废水处理的水力停留时间，进一步提高处理效率。本实用新型可运用于厌氧、好氧、兼氧生化处理池中。
権利要求書
1、一种废水生化处理池的过滤装置，其特征在于它包括与生化 处理池出水口内周边适配的框架，过滤元件安装在框架中，它在框架 的出水侧设有过滤装置的反冲曝气机构。
2、如权利要求1所述的一种废水生化处理池的过滤装置，其特 征在于过滤元件为紧密竖排的纤维束。
3、如权利要求1所述的一种废水生化处理池的过滤装置，其特 征在于过滤元件为紧密竖排的滤布条。
4、如权利要求1所述的一种废水生化处理池的过滤装置，其特 征在于过滤元件为滤网。
5、如权利要求2或3所述的一种废水生化处理池的过滤装置， 其特征在于纤维束的下端与框架连接、上端与活动机架连接，活动机 架以框架为滑动轨，活动机架设有其升降调节机构。
6、如权利要求5所述的一种废水生化处理池的过滤装置，其特 征在于所述升降调节机构包括与活动机架连接的调节螺杆。
7、如权利要求5所述的一种废水生化处理池的过滤装置，其特 征在于所述升降调节机构为气控升降调节机构或电动升降调节机构。
8、如权利要求7所述的一种废水生化处理池的过滤装置，其特 征在于它还设有生化处理池的液位控制器，液位控制器的输出信号控 制气控或电动升降调节机构的工作。
说明书
一种废水生化处理池的过滤装置
技术领域
本实用新型涉及一种过滤装置，尤其涉及应用于废水生化处理池 的过滤装置。
背景技术
采用废水生化处理池处理废水，为了提高生化处理效率，必须提 高或保持生化处理池中微生物即活性污泥的总量。目前采用将含有活 性污泥的生化处理池出水经设置在生化处理池外的沉淀池沉淀，再将 沉淀下来的活性污泥提升并泵回处理池中。采用这种技术方案，场地 占用大，增加了投资建设费用，并且日常工作的能耗也较大。
发明内容
本实用新型所要解决的技术问题是提供一种废水生化处理池的 过滤装置，以能克服目前生化处理方面所存在的前述缺陷。为此，本 实用新型采用以下技术方案：它包括与生化处理池出水口内周边适配 的框架，过滤元件安装在框架中，它在框架的出水侧设有过滤装置的 反冲曝气机构。本实用新型的框架倾斜安装于生化处理池出水口中。 由于采用以上技术方案，本实用新型结构简单设置方便成本低廉，过 滤工作稳定，过滤元件的清洗方便。生化处理池配设本实用新型后， 无须在处理池外另设沉淀池，活性污泥被过滤装置截流仍留在处理池 中而无须回流，过滤装置的设置完全不损池体的生化处理体积，既保 证了生化处理效率又减少场地占用和投资建设费用，降低能耗;同时 还可缩短废水处理的水力停留时间，进一步提高处理效率。本实用新 型可运用于厌氧、好氧、兼氧生化处理池中。

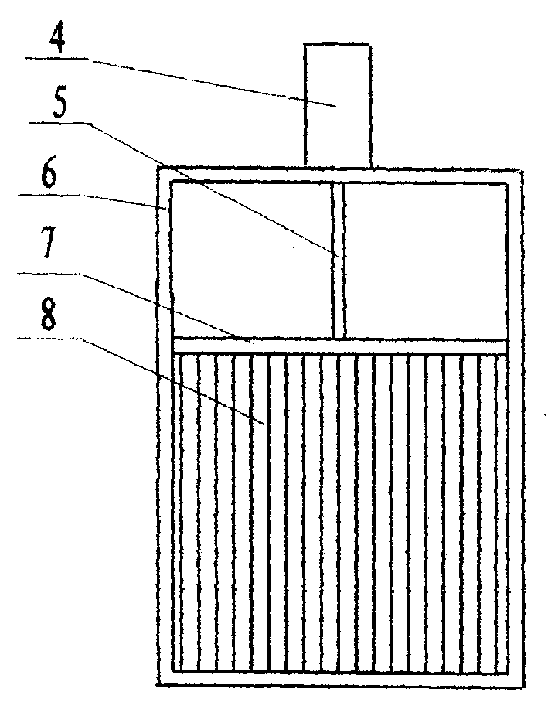

过滤元件可为紧密竖排的纤维束，或为紧密竖排的滤布条，或为 滤网、滤布、有孔无纺布等过滤材料。这些过滤元件可与框架固定连 接。当过滤元件为纤维束或滤布条时，也可以是纤维束或滤布条的下 端与框架连接、上端与活动机架连接，活动机架以框架为滑动轨，活 动机架设有其升降调节机构。这样，能方便调节过滤能力并进一步方 便过滤元件的反冲清洗。当活性污泥过剩时，它还能方便其排放。
所述升降调节机构包括与活动机架连接的手动的调节螺杆。
所述升降调节机构可为气控升降调节机构或电动升降调节机构。 它还可设有生化处理池的液位控制器，液位控制器的输出信号控制气 控或电动升降调节机构的工作。这样能实现过滤和过滤元件清洗的全 自动切换。
