申请日2003.03.31
公开(公告)日2004.04.21
IPC分类号E03C1/12; E03D1/012
摘要
本实用新型提供的是一种家庭废水回收处理再用装置。它包括设置于涮洗池出口处的过滤网、设置于涮洗池下部的集水箱，设置于集水箱中的过滤器，过滤器的出水口与集水箱相通，在集水箱的一侧设置有清水箱，清水箱中设置有小水箱，小水箱的出水管与集水箱的出水管并联，集水箱、小水箱的出水管处及小水箱的进水口处设置有相互连动的控制阀。本实用新型的装置具有结构紧凑、使用方便、有利于提高家庭环境质量等优点。
権利要求書
1、一种家庭废水回收处理再用装置，它包括设置于涮洗池出口处 的过滤网、设置于涮洗池下部的集水箱，设置于集水箱中的过滤器，过 滤器的处水口与集水箱相通，其特征是：在集水箱的一侧设置有清水箱， 清水箱中设置有小水箱，小水箱的出水管与集水箱的出水管并联，集水 箱、小水箱的出水管处及小水箱的进水口处设置有相互连动的控制阀。
2、根据权利要求1所述的家庭废水回收处理再用装置，其特征是： 过滤器的下部设置有排污管、上部设置有反冲洗管，在反冲洗管的入口 处设置反冲洗阀、过滤器的出口处设置过滤器出水阀、排污管的出口处 设置排污阀。
3、根据权利要求1或2所述的家庭废水回收处理再用装置，其特 征是：集水箱中设置有溢流管，溢流管的出口与排污并联。
4、根据权利要求1或2所述的家庭废水回收处理再用装置，其特 征是：所述的集水箱、小水箱的出水管处及小水箱的进水口处设置的相 互连动的控制阀包括集水箱出水阀、小水箱出水阀、小水箱进水阀，三 个阀分别由拉绳与一个杠杆相连，开关设置于集水箱出水阀处，集水箱 出水阀、小水箱进水阀位于杠杆支点的一侧，小水箱出水阀位于杠杆支 点的另一侧。
5、根据权利要求3所述的家庭废水回收处理再用装置，其特征是： 所述的集水箱、小水箱的出水管处及小水箱的进水口处设置的相互连动 的控制阀包括集水箱出水阀、小水箱出水阀、小水箱进水阀，三个阀分 别由拉绳与一个杠杆相连，开关设置于集水箱出水阀处，集水箱出水阀、 小水箱进水阀位于杠杆支点的一侧，小水箱出水阀位于杠杆支点的另一 侧。
说明书
家庭废水回收处理再用装置
(一)技术领域
本实用新型涉及的是一种水处理装置。具体地说是一种对家庭生活 中所产生的废水进行处理、回收、利用的装置。
(二)背景技术
我国是一个水资源十分紧缺的国家。节约用水是解决水资源紧缺的 重要手段。家庭用水是水资源消耗的重要部分。在家庭用水中尤其以涮 洗用水的消耗量为主。而涮洗用水大部分的污染程度较低，具有较大的 回收利用价值。家庭水资源消耗的另一部分是冲厕用水。所以将涮洗用 水回收处理后用于冲厕是家庭节水的重要途径。目前也有一些用于家庭 涮洗用水回收利用的装置出现。但是这些装置大都是将涮洗用水过滤后 直接用于冲厕。由于厕所的便器中设置有水封，单纯用回收的水进行冲 洗，水封中的水有时会产生异味，影响整个家庭环境。这类装置的另一 不足是集成度较低，使用比较麻烦。
(三)发明内容
本发明的目的在于提供一种结构紧凑、使用方便、有利于提高家庭 环境质量的家庭废水回收处理再用装置。

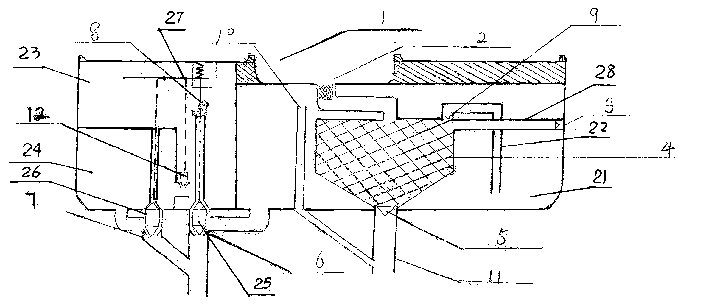

本发明的目的是这样实现的：它包括设置于涮洗池出口处的过滤网、 设置于涮洗池下部的集水箱，设置于集水箱中的过滤器，过滤器的处水 口与集水箱相通，在集水箱的一侧设置有清水箱，清水箱中设置有小水 箱，小水箱的出水管与集水箱的出水管并联，集水箱、小水箱的出水管 处及小水箱的进水口处设置有相互连动的控制阀。本发明还可以包括这 样一些结构特征：1、过滤器的下部设置有排污管、上部设置有反冲洗管， 在反冲洗管的入口处设置反冲洗阀、过滤器的出口处设置过滤器出水阀、 排污管的出口处设置排污阀。2、集水箱中设置有溢流管，溢流管的出口 与排污并联。3、所述的集水箱、小水箱的出水管处及小水箱的进水口处 设置的相互连动的控制阀包括集水箱出水阀、小水箱出水阀、小水箱进 水阀，三个阀分别由拉绳与一个杠杆相连，开关设置于集水箱出水阀处， 集水箱出水阀、小水箱进水阀位于杠杆支点的一侧，小水箱出水阀位于 杠杆支点的另一侧。
本发明的优点在于：集水箱直接设置于涮洗池下，且过滤器设置于 集水箱中，结构紧凑，可以直接放置在涮洗台下，不占用室内的有效空 间。在集水箱的一侧设置有清水箱，集水箱与清水箱连动，冲厕用水主 要来自于集水箱中的回收水，当用集水箱中的回收水冲洗之后，又有部 分清水补充冲洗，使便器中存留的水封水保持为清水，保证室内有良好 的环境质量。
