申请日2005.12.20
公开(公告)日2007.03.07
IPC分类号E03C1/12; E03B11/02; G05D9/12
摘要
本实用新型公开了一种废水自动升高装置，它包括外壳，在外壳内装有伸缩式活动水箱和压力箱，压力箱的一端与自来水管相连，一端连接在生活废水排水管上;在伸缩式活动水箱上设有废水进入口，废水进入口与生活废水排水管连通，伸缩式活动水箱与废水收集箱连通;在伸缩式活动水箱的顶部放置有压板;在压力箱内装有活塞杆和排水阀，活塞杆的一端连接在压力箱内，另一端固定在压板上。本实用新型可自动将由管道汇集的生活废水提升后送入到收集箱中，具有结构简单、制造成本低和使用成本低、使用方便等优点。
权利要求书
1.一种废水自动升高装置，它包括外壳(15)，其特征在于：在外壳 (15)内装有伸缩式活动水箱(1)和压力箱(2)，压力箱(2)的一端与自来水管(10) 相连，一端连接在生活废水排水管(7)上;在伸缩式活动水箱(1)上设有废水进入口(5 )，废水进入口(5)与生活废水排水管(7)连通，伸缩式活动水箱(1)与废水收集箱(8 )连通;在伸缩式活动水箱(1)的顶部放置有压板(4);在压力箱(2)内装有活塞杆(3 )和排水阀(11)，活塞杆(3)的一端连接在压力箱(2)内，另一端固定在压板(4)上 。
2.根据权利要求1所述的废水自动升高装置，其特征在于：
在压力箱(2)与自来水管(10)相连的那端上装有电磁阀(12)，在伸缩式活动水箱 (1)的上、下两端分别装有水位感应开关(13)，水位感应开关(13)通过导线与电磁阀 (12)相连。
3.根据权利要求1或2所述的废水自动升高装置，其特征在于：在生活 废水排水管(7)中装有过滤器(14)。
说明书
废水自动升高装置
技术领域：
本实用新型涉及一种用于家庭生活废水回收再利用的废水自动升高装置。
背景技术：
为了节约水资源，实现生活废水的收集再利用，目前，市场上出现了很多用于家庭的生 活废水收集装置，其中用于将废水升高的装置有手动的也有自动的。手动的废水升高装置由 于需要人工干预，使用很不方便，而自动的废水升高装置大多是通过水泵将由管道汇集来的 生活废水提升后进入到废水收集箱中，并通过安装一系列的控制器和检测器对水位进行检测 和控制，以实现自动冲水，其结构复杂、制造成本高而且需要耗费电力，增加了使用成本。
发明内容：
本实用新型的目的在于：提供一种可自动将由管道汇集的生活废水提升后送入到收集箱 中、使用方便且结构简单、制造成本低和使用成本低的废水自动升高装置，以克服现有技术 的不足。

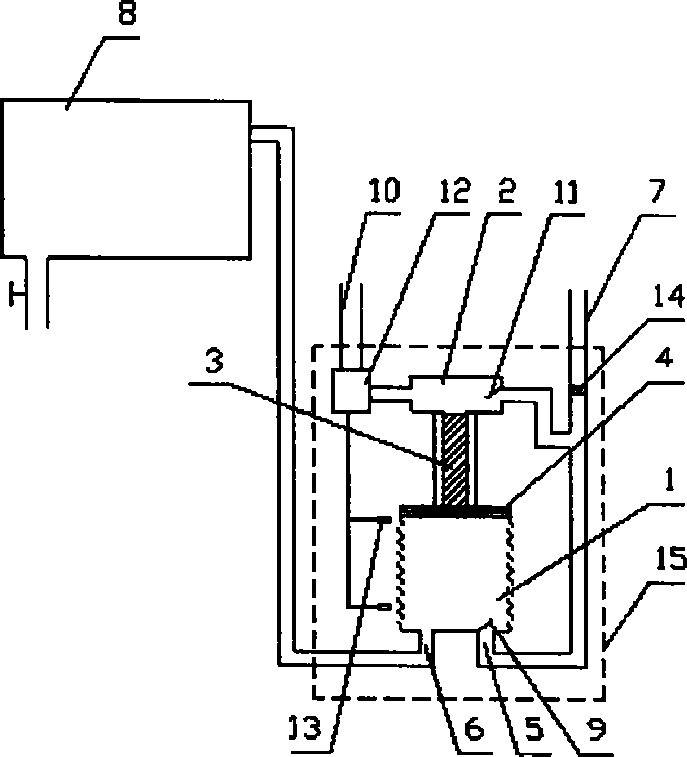

本实用新型是这样构成的：它包括外壳(15)，在外壳(15)内装有伸缩式活动水箱( 1)和压力箱(2)，压力箱(2)的一端与自来水管(10)相连，一端连接在生活废水排水 管(7)上;在伸缩式活动水箱(1)上设有废水进入口(5)，废水进入口(5)与生活废水 排水管(7)连通，伸缩式活动水箱(1)与废水收集箱(8)连通;在伸缩式活动水箱(1) 的顶部放置有压板(4);在压力箱(2)内装有活塞杆(3)和排水阀(11)，活塞杆(3) 的一端连接在压力箱(2)内，另一端固定在压板(4)上。
在压力箱(2)与自来水管(10)相连的那端上装有电磁阀(12)，在伸缩式活动 水箱(1)的上、下两端分别装有水位感应开关(13)，水位感应开关(13)通过导线与电 磁阀(12)相连。
在生活废水排水管(7)中装有过滤器(14)。
由于采用上述技术方案，本实用新型直接利用自来水压和伸缩式活动水箱的伸缩将生活 废水自动升高后送入到废水收集器中，用于冲厕，方便了生活废水存储并实现废水循环再利 用，以节约水资源，其不使用水泵，也不需安装大量的的检测器和控制器，结构简单、不需 要耗费电力，制造成本和使用成本低，而且整个工作过程是全自动进行，不用人工干预，只 要有自来水的地方就可以使用，使用较方便。与现有技术相比，本实用新型具有结构简单、 制造成本和使用成本低，使用方便的优点。
