申请日2006.11.04
公开(公告)日2007.10.24
IPC分类号C02F1/52
摘要
一种节水环保型民用污水处理器，是在箱体(1)内设置有内筒(2)、分离筒(3)、沉淀室(4)以及污水泵(15)和清水泵(16)。污水泵(15)将生活废水或雨水送入内筒(2)内，经多孔处理棒(11)内的明矾处理后，沉淀沉降至沉淀室(4)后被排放，清水自通道(6)流入集贮室(5)内存贮，然后被清水泵(16)送往需要的地方，如冲洗坐便器、洗拖把、洗车、浇灌草坪、花卉、景观水流等。也适用于游泳馆、浴室水作循环消毒净化处理。本实用新型结构简单，整体紧凑，方便移动。
权利要求书
1、一种节水环保型民用污水 处理器，包括污水处理、分离和清水集贮装置，其特 征在于：在箱体(1)内设置内筒(2)，内筒(2)的下方有分离筒(3)，分离筒(3) 连接沉淀室(4)，沉淀室(4)同箱体(1)底部的排污口(8)连接，排污口(8)处有 电磁阀(9);分离筒(3)和沉淀室(4)同箱体(1)的侧壁之间为清水集贮室(5); 内筒(2)和分离筒(3)之间为通道(6)，通道(6)上有过滤网(7);内筒(2)内设 置有固定在横梁(19)上的微型电机(10)驱动的多孔处理棒(11)，处理棒(11)上 有进料口(12)，横梁(19)的两端固定在箱体(1)侧壁内侧上方;内筒(2)的上部 有进水口(13)和溢流口(14);进水口(13)同污水泵(15)的出水口连接，溢流口 (14)同排污口(8)连接;箱体(1)的上部固定有污水泵(15)和清水泵(16)，其 侧壁上分别开有污水进水口(17)和清水出水口(18)。
说明书
节水环保型民用污水处理器
一、技术领域
本实用新型涉及一种污水处理装置，具体地说是一种节水环保型民用污水处理器。
二、背景技术
保护和节约水资源关系到国民经济可持续发展的大问题。节约用水要从点滴做起。 居民家庭形成的生活废水如洗手、洗菜、洗浴等，只使用一次后便直接排放。城市中的 雨水也都直接流入马路边的阴井中。这些生活废水和雨水(在本实用新型中统称污水)， 只需略加处理还可以再利用，直接排放十分可惜。
三、发明内容
本实用新型提供的处理器旨在处理上述污水使之再利用，既节水又环保，所要解决 的技术问题是集处理、分离和存贮于一体。

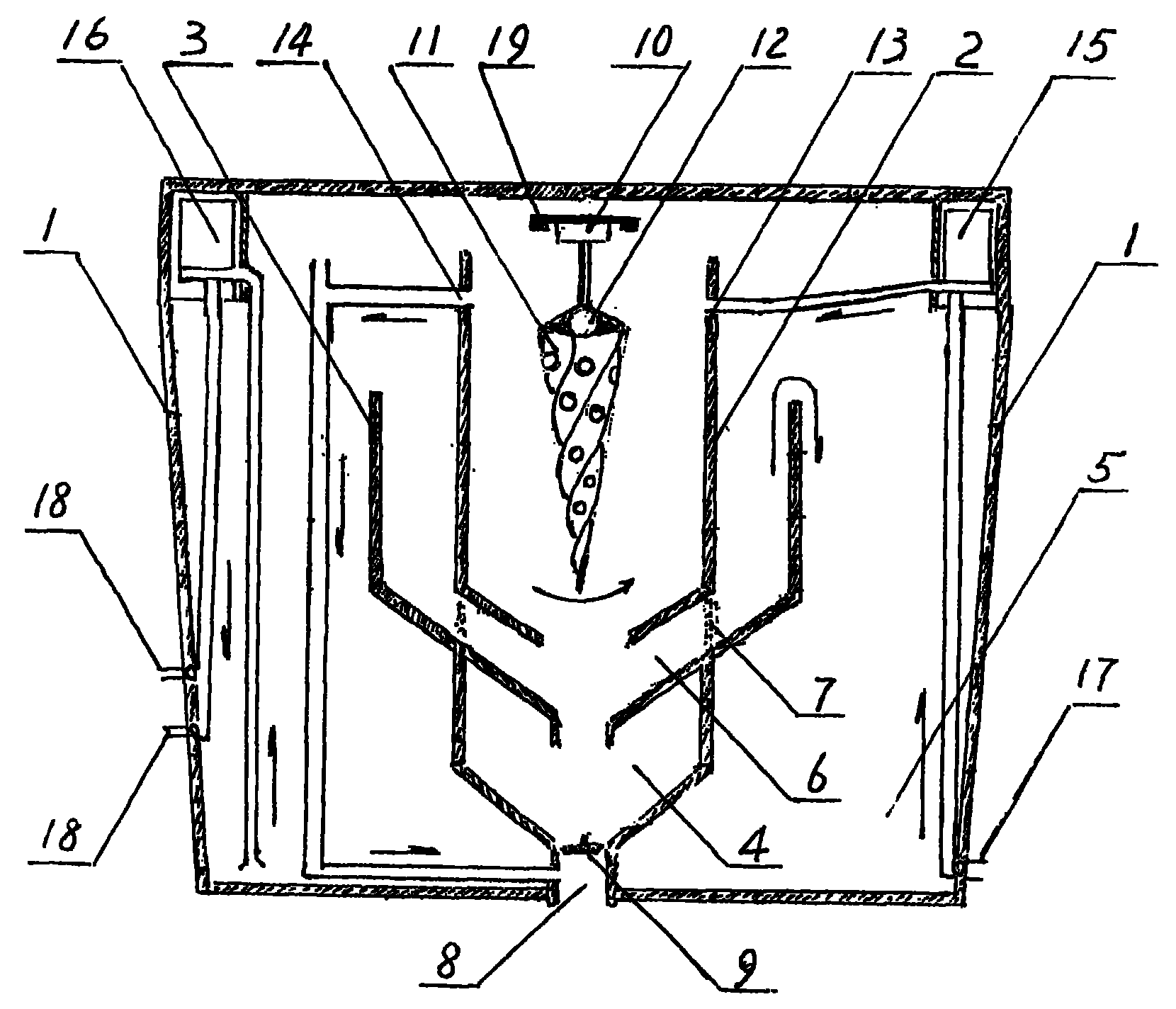

本实用新型的构思是在一只密闭的容器内设置污水处理、分离和处理后的清水集贮 等装置，其技术方案为在一只箱体1内设置内筒2，内筒2的下方有漏斗形的分离筒3， 分离筒3的下方连接有收集沉淀用的沉淀室4，沉淀室4的下端与箱体1底部的排污口 8连接，由电磁阀9控制排污;分离筒3和沉淀室4同箱体1侧壁之间形成清水集贮室 5;内筒2和分离筒3之间呈承插式，从而形成通道6，通道6上有过滤网7，内筒2借 助通道6同清水集贮室5相连通。
内筒2用于处理污水，其内设置有由微型电机10驱动的多孔处理棒11，自料口12 向棒内装填净化剂明矾。微型电机10固定在横梁19上，横梁19的两端固定在箱体1 的侧壁内侧上方。
内筒2的上部有进水口13和溢流口14。进水口13同污水泵15的出水口连接，溢 流口14通过溢流管同排污口8连接。
污水泵15和清水泵16设置在箱体1的上部。污水泵15的作用是将生活废水或雨 水送入内筒2内，其进水口17开在箱体1的侧壁上且位置较低。清水泵16的作用是将 处理后的清水送往需要的地方，其出水口18开在箱体1的侧壁上，其进水口理当位于 清水集贮室5的底部。
本实用新型是这样工作的，将生活废水或雨水用污水泵15送入内筒2，启动微型电 机(10)，驱动处理棒(11)旋转，污水或雨水在明矾的作用下被净化，形成的沉淀沉 降至沉淀室(4)，最后由排污口(8)排出;处理过程中会形成一些漂浮物如泡沫等， 漂浮物自溢流口14经排污口8排出;处理后的清水被处理棒11旋转挤压经通道6进入 集贮室5，同时被过滤网7过滤，拦截悬浮的沉淀。当清水集贮至一定量后启动清水泵 16，将清水送往需要的地方。当沉淀累积至一定量后启动电磁阀9予以排放。
本实用新型适用于处理家庭生活废水，将洗手、洗菜、洗浴等废水收集后经处理可 用于冲洗坐便器、洗拖把、浇花等。本实用新型还适用于宾馆、写字楼、物业小区、洗 车站、公厕管理等，对废水和收集的雨水经处理后可用于洗车、浇灌草坪、花卉、景观 水流等。也适用于游泳馆、浴室水经加入消毒片、明矾消毒净化后循环用水处理。
本实用新型集处理、分离与存贮于一体，结构简单，整体紧凑，方便移动。可制成 大体型用于公共场所。
