申请日2005.08.01
公开(公告)日2006.02.22
IPC分类号C04B18/16; C04B14/06; C04B38/02; C04B22/04; C04B14/28; C04B22/14
摘要
本发明公开了一种利用离心混凝土废水泥浆制备砂加气制品的生产方法，其步骤如下：A.将制备离心混凝土排出的废水泥浆用振动筛进行粗过滤和细过滤;B.按如下配比(重量百分比)：过滤后的废水泥浆10-26%、石灰20-30%、砂58-62%、石膏3-6%、铝粉0.1-0.12%进行混合，再加入重量为上述混合物55-65%的水(即水料比为0.55-0.65)进行搅拌，浇注到模具中，经预养切割、蒸养最终得砂加气制品。本发明利用废水泥浆代替普通硅酸盐水泥来制得砂加气制品，在不影响产品性能的条件下，本发明具有降低成本、环保等优点。
权利要求书
1、一种利用离心混凝土废水泥浆制备砂加气制品的生产方法，其 步骤如下：
A、将制备离心混凝土排出的废水泥浆用振动筛进行粗过滤和细过 滤;
B、按如下配比：A步骤所得的废水泥浆10-26%、石灰20-30%、 砂58-62%、石膏3-6%、铝粉0.1-0.12%进行混合，再加入重量 为上述混合物55-65%的水进行搅拌，浇注到模具中，经切割、蒸 养得砂加气制品;
以上均为重量百分比。
2、根据权利要求1所述的一种利用离心混凝土废水泥浆制备砂加 气制品的生产方法，其特征在于：砂加气制品为板材时，所述B步 骤中的废水泥浆重量百分比为10-16%。
3、根据权利要求1所述的一种利用离心混凝土废水泥浆制备砂加 气制品的生产方法，其特征在于：在混合物中加入适量的外加剂。
4、根据权利要求3所述的一种利用离心混凝土废水泥浆制备砂加 气制品的生产方法，其特征在于：所述外加剂为稳泡剂。
说明书
利用离心混凝土废水泥浆制备砂加气制品的生产方法
技术领域
本发明涉及一种砂加气制品的生产方法，尤其涉及一种利用离 心混凝土废水泥浆制备砂加气制品的生产方法。
背景技术
目前在建筑行业中，有大量的离心混凝土生产线，而离心混凝 土在生产过程中必然会产生大量的废水泥浆。仅在上海市的管桩行 业里，每天生产产生的废水泥浆就约有350吨-550吨/日，相当于 干废水泥245吨-385吨/日左右，每年会有大量的废水泥浆产生， 由于产生大量的废水泥浆，生产厂家需要投入大量的人力、物力把 废水泥浆当成建筑垃圾处理掉，否则，堆积如山的废水泥浆无论是 对厂容厂貌还是对自然环境都造成极大的影响。到目前为止各厂家 还没有一个有效的解决方法来处理这些废水泥浆。
发明内容
针对已有技术的不足，本发明的目的在于提供一种利用混凝土 废水泥浆制备砂加气制品的制备方法。
本发明的发明目的是通过如下技术方案实现的：
这种混凝土的付产物废水泥浆中的主要成份并没有本质的变 化，废水泥浆中除了水泥成份外，主要是水分，且在混凝土的生产 过程中增加了少量的减水剂。其实水泥是生产砂加气制品的主要钙 质材料，就化学成份而言，废水泥浆中的CaO仍然占总量的48- 64%、SiO2占21-23%，而Al2O3、Fe2O3、MgO分别占5-7%、3 -5%、4-5%，故将废水泥浆代替普通水泥仍能直到：做为加砂 气混凝土生产中料浆氢氧化钙的主要来源，在蒸压过程中与硅质材 料的二氧化硅和三氧化二铝反应生成水化硅酸钙和水化铝酸钙，从 而使加砂气混凝土获得强度。

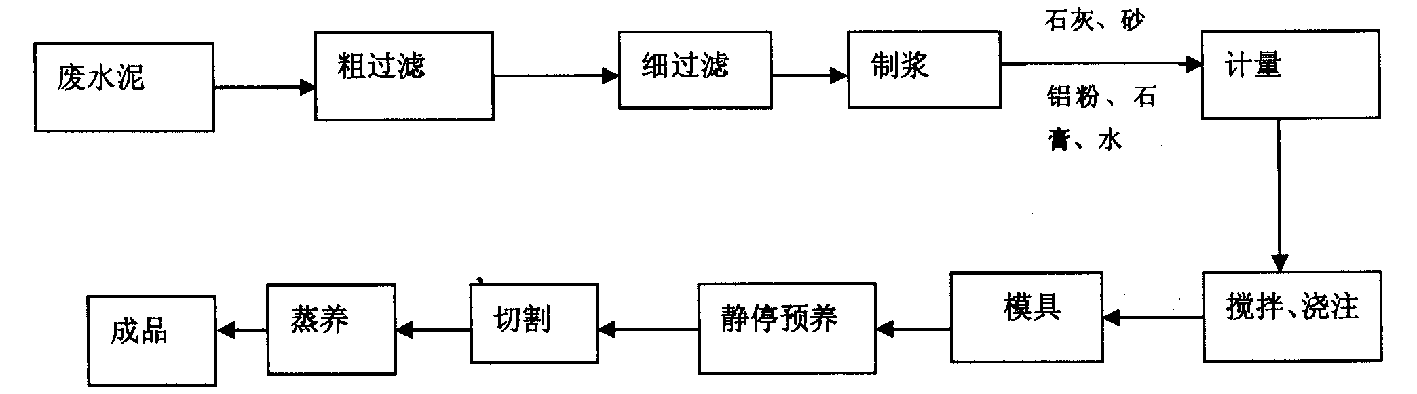

利用离心混凝土废水泥浆制备砂加气制品的生产方法，其步骤 如下：
A、将制备离心混凝土排出的废水泥浆用振动筛进行粗过滤和细过 滤;
B、按如下配比(重量百分比)：过滤后的废水泥浆10-26%、石灰 20-30%、砂58-62%、石膏3-6%、铝粉0.1-0.12%进行混合， 再加入重量为上述混合物55-65%的水(即水料比为0.55-0.65) 进行搅拌，浇注到模具中，经预养、切割、蒸养最终得砂加气制品。
在上述B步骤中，也可加入适量的外加剂，如减水剂等，且根 据废水泥浆中及后加的外加剂类型及含量来确定加入铝粉的量。
当生产的砂加气制品为板材时，所述B步骤中的废水泥浆重 量百分比宜选择10-16%。
加砂气制品之所以能够具有一定的强度，其根本原因是加砂气 混凝土的基本组成材料中的钙质材料和硅质材料在蒸压养护条件 下相互作用、氧化钙与二氧化硅这间进行水热反应产生新的水化产 物的结果。
