申请日2005.08.03
公开(公告)日2007.04.18
IPC分类号C02F9/14; C02F1/72; C02F1/66
摘要
本实用新型涉及一种生化废水净化处理机，包括处理池、药剂箱、pH测量计、ORP测量计(氧化还原电位测量计)、搅拌器，中央控制器等。处理池有进水口，下部还设置有排水口。处理池中还设置有液位开关，用于测量废水的液位。搅拌器固定在处理池上，对处理池中的废水予以搅拌。药剂箱固定在处理池上部或其它合适的位置，出口设置有阀门及相连接的管道，管道通入处理池中。pH测量计、ORP测量计，安装固定在处理池的顶盖上，并将探头伸入废水中。中央控制器与上述构件电连接，通过PLC中预设的程序，对这些单元予以顺序控制。该装置可以广泛适用于医院、实验室、疾控中心、化工企业等的生化废水处理。
权利要求书
1.一种生化废水净化处理机，包括处理池、氧化剂药剂箱、中和剂药剂 箱、PH测量计、ORP测量计、搅拌器、中央控制器及控制台，其特征是：
所述的处理池设置有进水口及进水阀;处理池下部还设置有排水口及排 水阀;废水通过进水口进入处理池，通过排水口排出处理池;
处理池内还设置有液位开关;
处理池内安装搅拌器，对处理池中的废水予以搅拌;
所述的氧化剂药剂箱和中和剂药剂箱的出口分别设置有排液阀门及相连 接的管道，管道通入处理池中;
所述的PH测量计、ORP测量计安装在控制台上，并将PH测量计、ORP 测量计探头伸入废水中;
所述的中央控制器，安装在控制台上，并与处理池进水阀、液位开关、 处理池排水阀、搅拌器、PH测量计、ORP测量计、氧化剂药剂箱和中和剂 药剂箱的阀门等电连接，并对这些构件予以顺序控制。
2.根据权利要求1所述的生化废水净化处理机，其特征是控制台上还安 装有显示器、指示灯或报警器等信号装置，并与中央控制器电连接并受其控 制，用于显示处理过程或处理结果数据。
3.根据权利要求1或2所述的生化废水净化处理机，其特征是中央控制 器与远程计算机等机器连接，实现远程控制废水处理过程。
4.根据权利要求1所述的生化废水净化处理机，其特征是还包括废水收 集池、进水泵系统，处理池进水口与废水收集池、进水泵系统连通。
说明书
一种生化废水净化处理机
技术领域：
本实用新型涉及一种废水处理机，特别涉及一种生化废水净化处理机。
背景技术：
生化废水中，含有大量的病毒、有害细菌等物质，也可能含有部分无机、 有机有害物质。现有的生化废水处理，其中一种方式，就是采取人工的方式， 将生化废水置于反应池中，向反应池中再加氧化剂对生化废水予以氧化，随 后将被氧化的生化废水排出。此种方式，虽然可以杀灭废水中微生物，但由 于处理过程人工操作，随意性很大;占用人工多，工作效率低，且具有危险 性，很难保证将生化废水处理为符合环保要求的排放水。
发明内容：
针对当前生化废水处理的缺陷，本实用新型提供一种可以自动检测、自 动处理，且设备体积小，能够自动控制处理过程的生化废水净化处理机。

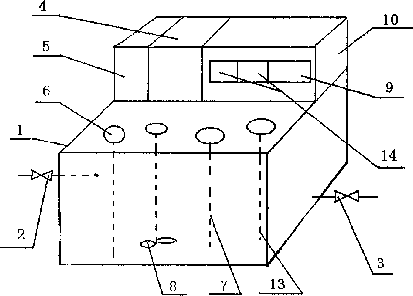

本实用新型是这样实现的，一种生化废水净化处理机，包括处理池、药 剂箱、pH测量计、ORP测量计(氧化还原电位测量计)、搅拌器及中央控制 器等。其中：
处理池可以为箱形或其他形状的容器，处理池有进水口及进水阀门;进 水口之前还可以设置进水泵系统。进水泵系统将处理池外的废水泵入处理池。 进水泵系统包括有电机、废水泵、阀门、管道等构件。
对于废水处理量少的场合，如手术室、实验室等，如果采取将废水直接 倒入处理池的方法收集废水，废水池就可以不用设置进水口及阀门等;如果 废水处理量大，还可以在处理池外另外设置废水收集池，废水收集池的出口 与废水处理池的进水泵系统连通。当然，当处理池的进水口直接与洗涤池出 水口连通，并且废水可以靠自流的方式进入废水处理池时，也不一定必须设 置进水泵系统。如果皆是等同之应用结构。
处理池下部还设置有排水口及相应的排水阀门，还可以在处理池的底部 设置排污口及排污阀门，用于将处理池内沉积的污泥予以排出。
处理池中还设置有液位开关，与中央控制器电连接，用于测量废水的液 位并相应控制进水泵系统等构件的工作状态。液位开关可以固定在处理池的 顶盖、底壁或侧壁。液位开关有高、低两个控制点位，当处理池中废水是低 水位时，液位开关控制进水泵系统或进水阀开始工作，将外部废水泵入处理 池;当处理池中是高水位时，液位开关控制进水泵系统或进水阀停止工作。 液位开关可以是干簧管、浮球类的水位开关，也可以是电子式的液体探测开 关。
所述的搅拌器，固定在处理池的顶盖、底壁或侧壁，由电机作动力，驱 动搅拌轴，轴上设置有浆叶，对处理池中的废水予以搅拌，使氧化处理能够 均匀进行。
所述的药剂箱，固定在处理池的上部或其它合适的位置，但以药剂可以 自流为佳，从而使结构简单，又节省动力。药剂箱分为氧化剂药剂箱和中和 剂药剂箱。氧化剂药剂箱和中和剂药剂箱的出口分别设置有阀门及相连接的 管道，管道通入处理池中。
氧化剂药剂箱中放置的氧化剂主要是NaClO或其他合适的强氧化剂， 经过ORP测量计检测判断废水中含有有害微生物时，通过中央控制器控制 开启氧化剂药剂箱的药箱阀，向处理池中加入适量的强氧化剂，用于对废水 中的生化有害物予以氧化、杀灭处理。
而中和剂药剂箱中的中和剂主要是NaOH或其他合适的试剂，主要用于 对处理完毕的废水予以中和处理，即当处理完毕的废水呈酸性(pH值小于 7)时，加入中和剂，使废水的pH值符合国家有关废水的排放标准，然后予 以排放，从而符合环保的要求。
所述的pH测量计、ORP测量计，安装固定在控制台或处理池的顶盖上， 并将探头伸入废水中，可以对废水的pH值、氧化还原电位等数值予以在线 随机测定，测定的结果传递给中央控制器，随后由中央控制器根据测量的结 果数据，对加药量等参数予以控制。当然，pH测量计、ORP测量计也可以 安装在处理池的侧壁等其它适当的位置并将探头伸入废水中。如果采用非接 触式的测量器具，探头就不一定需要伸入废水中。
上述各个构件的动作过程及控制方法，可以用最传统的继电控制系统驱 动控制完成，甚至部分操作过程也可以用人工操作的方式完成。但如此则电 控系统很庞大，稳定性不够，且费时费力，也不安全，所以采用中央控制器 实施自动化处理就很有必要。
所述的中央控制器，由PLC控制单元与继电控制驱动单元构成。中央 控制器与进水阀或进水泵系统、液位开关、排水阀、搅拌器、pH测量计、 ORP测量计、氧化剂药剂箱和中和剂药剂箱的药箱阀等电连接，通过PLC 中预设的程序，对这些单元予以顺序控制。
另外，通过中央控制器，还可以与远程计算机等机器连接，实现远程控 制废水处理过程。
所述的中央控制器，设置在控制台内，而控制台安装固定在处理池的上 部，也可以安装在处理池的侧壁等其它适当的安全位置。
另外，控制台内还可以设置显示器、指示灯或报警器等信号装置，并与 中央控制器电连接，用于显示处理过程或处理结果数据。
由于本实用新型采用了pH测量计、ORP测量计等作为在线检测器件， 使处理过程精确，节省处理成本;也由于采用了中央控制器并与其它器件电 连接，并通过中央控制器对处理的过程予以自动控制，可以达到自动连续性 处理废水，从而省工省力，安全，设备的体积小。该装置可以广泛适用子医 院、实验室、疾控中心、化工企业等的生化废水处理。
