申请日2005.08.04
公开(公告)日2006.12.06
IPC分类号E21B43/20; B01D39/00
摘要

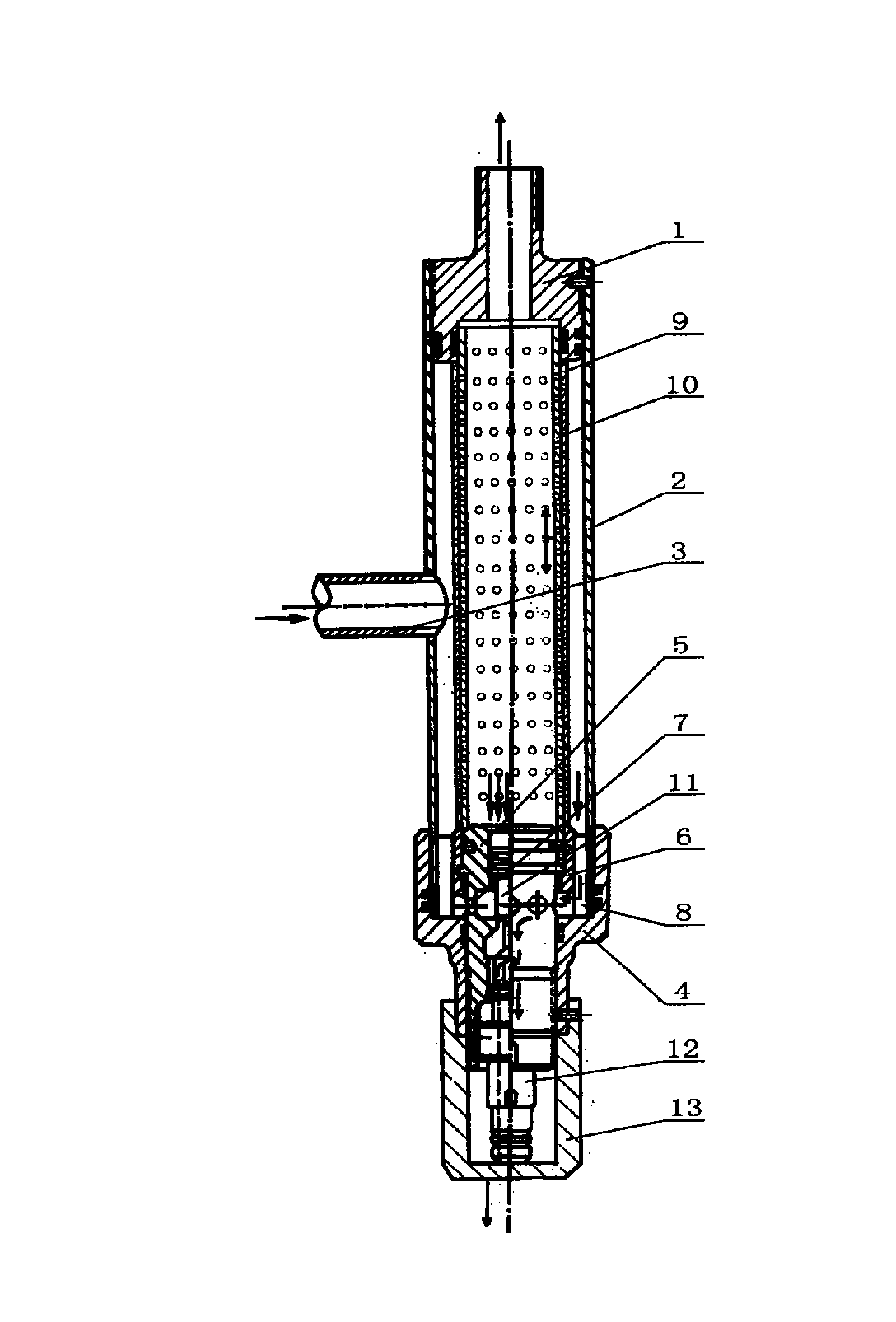

一种注水井不锈钢渗流式除垢排污反冲洗水处理器。主要解决油田注水井的注入水中含有杂质而使井下注水工具液体通道堵塞的问题。其特征在于：外套(2)的另一端连接壳体(4)，壳体(4)内螺纹连接滑动体(5)且与其密封，外套(2)内置有支架(6)，滑动体(5)一端伸进支架(6)内，接头(1)与支架(6)之间固定有外筛管(9)，滑动体(5)连接内筛管(10)，内筛管(10)与外筛管(9)之间有间隙，滑动体(5)内置有可滑动的活塞(11)及排污柄(12)，活塞(11)与过水孔(7)相对应。该注水井不锈钢渗流式除垢排污反冲洗水处理器可有效地过滤掉注水井的注入水中的杂质，具有过滤精度高、使用寿命长的特点。
权利要求书
1、一种注水井不锈钢渗流式除垢排污反冲洗水处理器，包括接 头(1)，接头(1)连接侧壁带有进液管(3)的外套(2)，其特征在于：外 套(2)的另一端连接壳体(4)，壳体(4)内螺纹连接侧壁带有过水孔(7) 的滑动体(5)且与其密封，外套(2)内置有与壳体(4)相触带过水通道 (8)的支架(6)，滑动体(5)一端伸进支架(6)内且与其相卡，过水通道 (8)与过水孔(7)相通，接头(1)与支架(6)之间固定有外筛管(9)，滑 动体(5)连接置于外筛管(9)内的内筛管(10)，内筛管(10)与外筛管(9) 之间有间隙，外筛管(9)与内筛管(10)上的筛孔相互错开，滑动体(5) 内置有可滑动的活塞(11)及排污柄(12)，滑动体(5)与活塞(11)与过 水孔(7)相对应。
2、根据权利要求1所述的注水井不锈钢渗流式除垢排污反冲洗 水处理器，其特征在于：内筛管(10)与外筛管(9)之间的间隙为 0.02～0.2mm。
3、根据权利要求1所述的注水井不锈钢渗流式除垢排污反冲洗 水处理器，其特征在于：滑动体(5)与排污柄(12)螺纹连接。
4、根据权利要求1所述的注水井不锈钢渗流式除垢排污反冲洗 水处理器，其特征在于：壳体(4)外侧端头连有防盗帽(13)。
5、根据权利要求1所述的注水井不锈钢渗流式除垢排污反冲洗 水处理器，其特征在于：内外筛管(10，9)可为多层相套。
6、根据权利要求1所述的注水井不锈钢渗流式除垢排污反冲洗 水处理器，其特征在于：内筛管(10)外壁及外筛管(9)内壁均带有水 槽，水槽内开有筛孔。
说明书
注水井不锈钢渗流式除垢排污反冲洗水处理器
技术领域：
本实用新型涉及油田采油领域中注水井上所用的水处理装置，尤 其是注水井不锈钢渗流式除垢排污反冲洗水处理器。
背景技术：
目前，油田注水井的注入水没有采取水处理措施，由于注入水中 含有细小悬浮物、泥砂、管网污垢、焊渣等杂质，这些杂质随注入水 注入到注水井内，使注水管柱中的封隔器、配水器液体通道堵塞，导 致注水量减少，注水压力增高，污染或堵塞油层，严重时无法注入。 影响注水开发油藏，需要经常洗井作业，增加了生产成本，降低了原 油采收率。
实用新型内容：
为了解决油田注水井的注入水中含有杂质而使井下注水工具液 体通道堵塞的问题，本实用新型提供一种注水井不锈钢渗流式除垢排 污反冲洗水处理器，该注水井不锈钢渗流式除垢排污反冲洗水处理器 可有效地过滤掉注水井的注入水中的杂质，具有过滤精度高、使用寿 命长的特点。
本实用新型的技术方案是：该注水井不锈钢渗流式除垢排污反冲 洗水处理器包括接头，接头连接侧壁带有进液管的外套，外套的另一 端连接壳体，壳体内螺纹连接侧壁带有过水孔的滑动体且与其密封， 外套内置有与壳体相触带过水通道的支架，滑动体一端伸进支架内且 与其相卡，过水通道与过水孔相通，接头与支架之间固定有外筛管， 滑动体连接置于外筛管内的内筛管，内筛管与外筛管之间有间隙，外 筛管与内筛管上的筛孔相互错开，滑动体内置有可滑动的活塞及排污 柄，活塞与过水孔相对应。
上述的内筛管与外筛管之间的间隙为0.02～0.2mm;滑动体与排 污柄螺纹连接;壳体外侧端头连有防盗帽;内外筛管可为多层相套; 内筛管外壁及外筛管内壁均带有水槽，水槽内开有筛孔。
本实用新型具有如下有益效果：由于采取上述方案，水从进液管 进入通过外筛管与内筛管中间的间隙进入内筛管中，可以调整内筛管 与外筛管之间的间隙大小适应过滤杂质的要求，达到过滤目的，将其 安装在注水井上使用，可有效地过滤掉注水井的注入水中的杂质，过 滤精度高、使用寿命长。
