申请日2005.08.25
公开(公告)日2006.06.21
IPC分类号E03C1/12
摘要
本发明属于建筑技术领域，涉及一种楼户生活废水再用管网，主要特点是具有汇流管，积水箱，再用水管，排淤管，将上层楼户的多处生活废水汇流后在积水箱内沉淀，再用于冲厕或它用，不仅使以往一次用生活废水得以再利用，节水效果显著，而且再利用后的水压比以前更大，减轻了下水管道的堵塞，省掉了便池水箱。
权利要求书
1、一种楼户生活废水再用管网，其特征是具有汇流管，积水 箱，再用水管，溢流管，排淤管，其中汇流管的进口与上层楼户生 活废水下水管相通，出口与积水箱顶部连通，用于将上层住户的多 处生活废水汇流积水箱内，其中积水箱上部设有溢流管，中部设有 再用水管，底部设有排淤管。
2、如权利要求1的一种楼户生活废水再用管网，其特征是其中 所述积水箱的下部设有沉淀室，与排淤管相连通。
说明书
楼户生活废水再用管网
技术领域：
本发明属于建筑技术领域，涉及一种楼户生活废水再用管网。
背景技术：
现有的住宅楼上层住户的生活废水，如厨房水池的洗涮废水， 如洗衣机、洗澡器等处的生活废水都由各自的生活废水下水管经设 在下层楼户的排水管排入总下水管道，没有得到再利用;而本住户 如冲厕用水及某些其它用水仍使用自来水，造成水资源浪费。节约 用水已成为人类社会的共同任务。
发明内容：
设计人在日常生活中，一方面注意到大量的生活废水没有得到 再利用，另一方面又对水资源日益紧缺而忧虑。目的在于设计一种 楼户生活废水再用管网装置，能对现有的住宅楼住户的生活废水予 以再利用。
本发明所采取的技术方案是，对现有的住宅楼住户生活废水下 水管道系统加以改进，并增设生活废水积水箱，构成一种楼户生活 废水再用管网。其结构包括：汇流管、积水箱、溢流管、排淤管、 至少一条再用水管。其中所述汇流管一个以上进口与上层楼户的多 处生活废水下水管对应接通，出口通过连接管与积水箱顶部连通， 用以将上层楼户的生活废水汇集流入积水箱内;所述积水箱顶部通 过连接管与汇流管接通，上侧部设有溢流管，中部设有至少一条再 用水管，底部设有排淤管，再用水管之一与厕所便池的进水管相 通，省去了便池水箱;溢流管和排淤管、及便池下水管与设在下层 楼户的排水管连通，排水管与总下水管连通。每条再用水管、排淤 管用阀门开关控制。
本发明的这种楼户生活废水再用管网具有显著的优点。不仅以 往一次用生活废水得以再利用，而且由于所述积水箱高于便池原水 箱，再利用后水的压力比以前更大，减轻了下水管的堵塞程度，节 水效果显著。

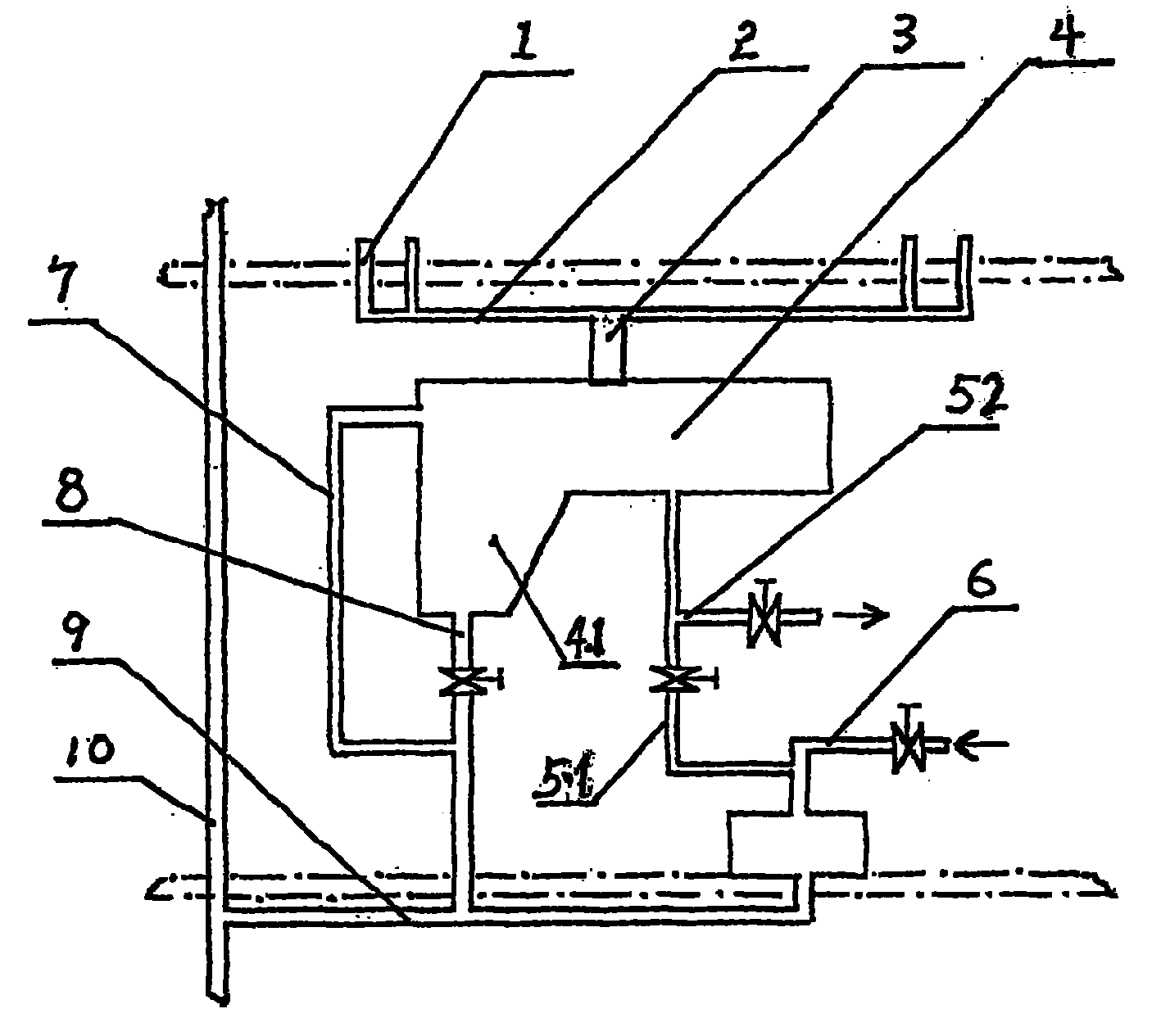

下面结合附图及实施例进一步描述本发明的具体结构，其特征 和优点将更加清楚。
