申请日2005.08.25
公开(公告)日2006.09.20
IPC分类号E03D1/00; E03C1/14; G05D9/12
摘要
本实用新型涉及一种废水回收装置，特别是一种适用于家庭的生活废水回收冲厕装置。家用废水回收冲厕装置包括：废水回收水箱、潜水泵、潜水泵的控制开关，其特征在于：所述废水回收水箱采用封闭结构，放在生活废水池的下方，潜水泵置于废水回收水箱中，潜水泵的控制开关放在坐便器旁，生活废水池的出口接废水回收水箱的入口，潜水泵的出口穿过废水回收水箱接坐便器水箱。本实用新型家用废水回收冲厕装置具有制作简单、成本低廉、节水效果好的优点，若有条件的家庭都能配备本装置则可节省大量的水资源，这对于我国能源短缺，特别是水资源短缺的状况无疑是有积极意义的。
权利要求书
1、家用废水回收冲厕装置，包括：废水回收水箱、潜水泵、潜水泵的控制开关， 其特征在于：所述废水回收水箱采用封闭结构，放在生活废水池的下方，潜水泵置于 废水回收水箱中，潜水泵的控制开关放在坐便器旁，生活废水池的出口接废水回收水 箱的入口，潜水泵的出口穿过废水回收水箱接坐便器水箱。
2、根据权利要求1所述的家用废水回收冲厕装置，其特征在于：上述潜水泵的 控制开关是触摸延时开关。
3、根据权利要求1所述的家用废水回收冲厕装置，其特征在于：还包括带液位 显示的联通器，联通器与废水回收水箱连接，放置在比生活废水池略低的位置。
4、根据权利要求1或3所述的家用废水回收冲厕装置，其特征在于：还包括三 通阀、滤网，生活废水池的出口经三通阀A、滤网接废水回收水箱的入口，潜水泵的 出口穿过废水回收水箱经三通阀B接坐便器水箱，三通阀A的另一路接排污管，三通 阀B的另一路接自来水管。
说明书
家用废水回收冲厕装置
技术领域
本实用新型涉及一种废水回收装置，特别是一种适用于家庭的生活废水回收冲厕 装置。
背景技术
目前大多数居民住宅小区，都还没有引入中水，冲厕用水仍然使用自来水，这不 但使用成本高，而且造成清洁水资源的不必要浪费。在国家倡导节约型社会的大环境 下，许多家庭将洗菜水等生活废水用桶或盆暂存再用于冲厕，虽然节约了用水但却费 力费时，造成了人力的浪费。目前也有许多人提出废水回收冲厕的方案，但大都因成 本高、使用不方便等因素而没有被用户接受。
发明内容
本实用新型要解决的技术问题是提供一种使用方便、成本低廉的家用废水回收冲 厕装置。
本申请人的技术方案是：本实用新型家用废水回收冲厕装置，包括：废水回收水 箱、潜水泵、潜水泵的控制开关，其特征在于：所述废水回收水箱采用封闭结构，放 在生活废水池的下方，潜水泵置于废水回收水箱中，潜水泵的控制开关放在坐便器旁， 生活废水的出口接废水回收水箱的入口，潜水泵的出口穿过废水回收水箱接坐便器水 箱。

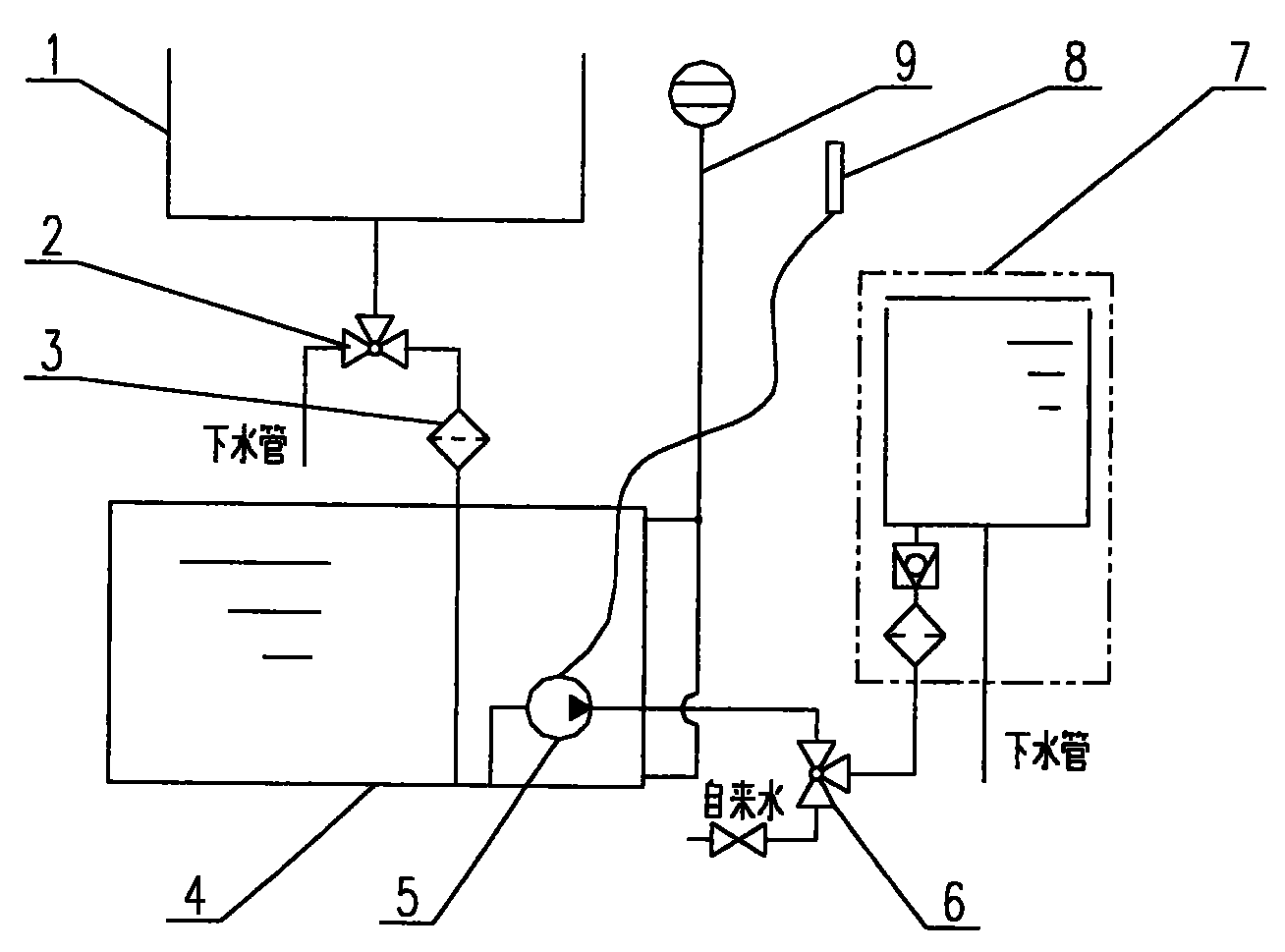

上述潜水泵的控制开关是触摸延时开关。本实用新型家用废水回收冲厕装置还包 括带液位显示的联通器，联通器与废水回收水箱连接，放置在比生活废水池略低的位 置;还包括三通阀、滤网，生活废水池的出口经三通阀A、滤网接废水回收水箱的入 口，潜水泵的出口穿过废水回收水箱经三通阀B接坐便器水箱，三通阀A的另一路接 排污管，三通阀B的另一路接自来水管。
本实用新型家用废水回收冲厕装置具有制作简单、成本低廉、节水效果好的优点， 若有条件的家庭都能配备本装置则可节省大量的水资源，这对于我国能源短缺，特 别是水资源短缺的状况无疑是有积极意义的。
