申请日2005.08.30
公开(公告)日2006.09.20
IPC分类号E03C1/12; E03B11/02; C02F1/50; G05D9/12
摘要

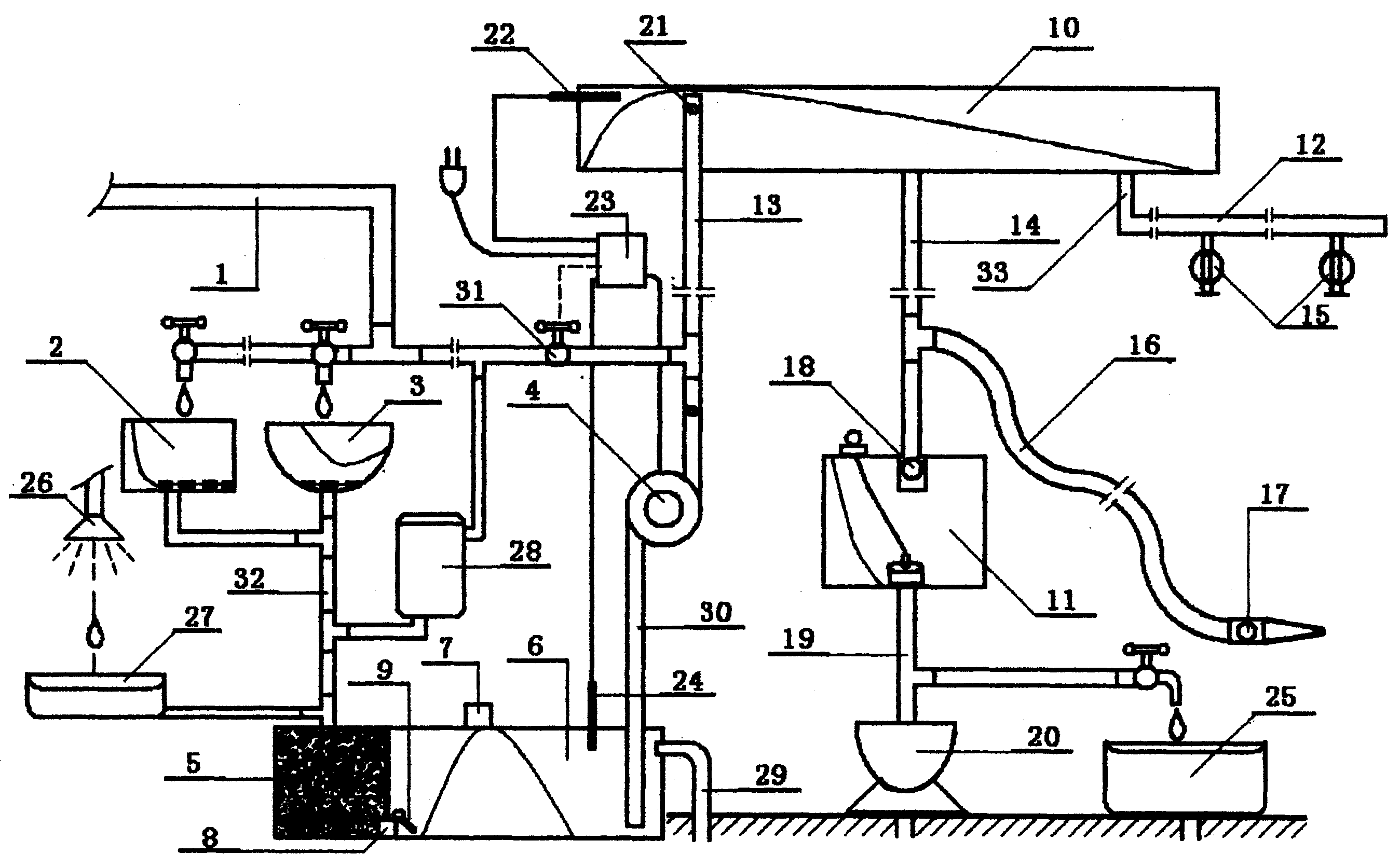

本实用新型公开了一种自动生活污水处理中水回用装置，其包括过滤装置(5)、消毒缓冲水箱(6)、提水泵(4)、储水箱(10)。过滤装置(5)近底部通过连通口(8)与消毒缓冲水箱相连通，过滤装置上部与一类使用水排水管(32)相连通;提水泵吸水口(30)深入到消毒缓冲水箱中，提水泵扬水管(13)深入到储水箱上部，储水箱下部设有回用出水管。本实用新型结构简单，改造安装简便，污水处理完全，回用充分，水循环利用功能完备。
权利要求书
1、一种自动生活污水处理中水回用装置，其包括过滤装置(5)、消毒 缓冲水箱(6)、提水泵(4)、储水箱(10)，其特征是：过滤装置(5)近底 部通过连通口(8)与消毒缓冲水箱(6)相连通，过滤装置(5)上部与一类 使用水的排水管(32)相连通，消毒缓冲水箱(7)上部设有溢水口，通过溢 水管(29)与排污总管相连通;提水泵(4)吸水口(30)深入到消毒缓冲水 箱(6)中，提水泵(4)扬水管(13)深入到储水箱(10)上部，储水箱(10) 下部设有回用出水管。
2、如权利要求1所述的自动生活污水处理中水回用装置，其特征是：所 述的储水箱(10)下部设有回用出水管，一路回用出水管(14)分别与冲洗 水箱(11)进水口和浇灌水枪(16)连通，冲洗水箱(11)出水口通过出水 管(19)连通洁具(20)的冲水口，冲洗水箱(11)出水口可分路连通至地 洗槽(25);另一路回用出水管(33)与消防灭火喷淋管(12)连通，喷淋管 (12)连通热敏阀(15)。
3、如权利要求1所述的自动生活污水处理中水回用装置，其特征是：所 述的消毒缓冲水箱(6)、储水箱(10)上部分别设有水位探测器(24、22)， 两者分别与提水泵(4)之控制器(23)电性连接。
4、如权利要求1或3所述的自动生活污水处理中水回用装置，其特征是： 所述的消毒缓冲水箱(6)下部与过滤装置连通口(8)处设置单向阀(9)。
5、如权利要求1或3所述的自动生活污水处理中水回用装置，其特征是： 所述的提水泵(4)扬水管(13)顶部设有止回阀(21)。
6、如权利要求1或3所述的自动生活污水处理中水回用装置，其特征是： 所述的过滤装置(5)为砂滤装置或复合筛网过滤装置;砂滤装置分层放置不 同粒径的砂粒或陶粒，自上至下粒径依次减小;砂滤装置或复合筛网过滤装 置放置活性炭。
7、如权利要求2所述的自动生活污水处理中水回用装置，其特征是：所 述的冲洗水箱进水口下部设有止水阀(18)。
8、如权利要求1所述的自动生活污水处理中水回用装置，其特征是：所 述的一类使用水排水管(32)分别与洗菜槽(2)、洗漱槽(3)、沐浴集水槽 (27)和洗衣机(28)排水管相连通。
9、如权利要求2所述的自动生活污水处理中水回用装置，其特征是：所 述的消毒缓冲水箱(6)顶部设有消毒药剂添加口(7)。
10、如权利要求2所述的自动生活污水处理中水回用装置，其特征是： 所述的提水泵扬水管(14)通过阀(31)与总水管(1)连通;所述的阀(31) 为手动阀或由控制器(23)联动控制的电磁阀。
说明书
自动生活污水处理中水回用装置
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种生活污水或点源 污水的处理，其中水用于冲洗、浇灌、消防灭火的自动生活污水处理中水回 用装置。
背景技术
水是生命之源。虽然地球上海洋面积就占了整个地球表面积的三分之二， 但是，地球上可供人类直接饮用的水资源并不丰富。荒漠化更加剧了水资源 的短缺，有些国家已经因为缺水而危机了人类的生存。环境污染，水资源浪 费带来的沉痛教训，使人们的节水意识逐步增强。人们日常生活用水是水资 源利用的主要渠道之一，而大部分水都是一次性使用就作为污水排掉了，造 成了严重的资源浪费。实际上，人们日常生活用水分为几类，一类用水是用 于饮用，洗菜、做饭、洗衣服、沐浴等;另一类用水是拖地板、浇灌等;第 三类用水是冲洗马桶、厕所等。一类使用水需要使用自来水，其他两类均不 需要直接使用自来水。比如，一类使用后的水不经处理就可以直接用作三类 用水。对于二类用水完全可以使用一类使用后经处理的中水。科技工作者也 设计了多种不同的生活污水处理中水回用装置，但是，往往存在结构复杂， 使用范围受限，功能单一等问题。比如有些需要较大范围地改造原供排水设 施，实施成本过高，不易推广普及;有些则功能不强，污水处理不完全，投 入效益不佳。为此，本设计人针对现有技术的不足，经过潜心研究和试验， 开发出了一种适合于生活污水或点源污水的处理，其中水可用于日常冲洗、 浇灌、消防灭火的自动生活污水处理中水回用装置，试验证明，应用效果良 好。
实用新型内容
本实用新型的目的在于提供一种结构简单、改造安装简便，使用成本低 廉，适合于生活污水或点源污水处理的自动生活污水处理中水回用装置。
本实用新型的目的是这样实现的：其包括过滤装置、消毒缓冲水箱、提 水泵、储水箱。过滤装置近底部与消毒缓冲水箱相连通，过滤装置上部与一 类使用水的排水管相连通，消毒缓冲水箱上部设有溢水口，通过溢水管与排 污总管相连通;提水泵吸水口深入到消毒缓冲水箱中，提水泵扬水管深入到 储水箱上部，储水箱下部设有回用出水管，一路回用出水管分别与冲洗水箱 进水口和/或浇灌水枪连通，冲洗水箱出水口通过出水管连通洁具的冲水口， 冲洗水箱出水口还可分路连通至地洗槽;另一路回用出水管与消防灭火喷淋 系统连通。
本实用新型的生活污水处理中水回用装置结构紧凑简捷，改造安装简便， 一类使用水回收处理完全，回用充分，水循环利用功能齐全，既考虑了水的 回用，又考虑了消防灭火用水问题。既保护了环境，又完备了家庭安全措施。 实现了设备的自动运行，使用方便，节约水资源和家庭生活支出，利国利民， 是一种较为实用的生活污水处理回用装置。
